کابلهای شبکه به عنوان یکی از اجزای اصلی زیرساختهای ارتباطی شناخته میشوند. این کابلها وظیفه انتقال دادهها بین دستگاههای مختلف مانند کامپیوترها، روترها، سوئیچهای شبکه و سرورها را بر عهده دارند. انتخاب درست کابل شبکه نه تنها سرعت و کیفیت ارتباط را تضمین میکند، بلکه از مشکلات احتمالی مانند نویز، کاهش سرعت یا حتی آسیبهای ایمنی جلوگیری مینماید.
کابل شبکه چیست و چرا اهمیت دارد؟
کابل شبکه سیگنالهای الکتریکی یا نوری را برای انتقال دادهها حمل میکند. این کابلها بر اساس ساختار، مواد و کاربردها دستهبندی میشوند و میتوانند سرعتهایی از چند مگابیت تا چندین گیگابیت در ثانیه را پشتیبانی کنند. اهمیت آنها در این است که زیربنای شبکههای محلی (LAN)، گسترده (WAN) و حتی اینترنت را تشکیل میدهند. بدون کابل مناسب، شبکه ممکن است با مشکلات مانند تداخل الکترومغناطیسی (EMI)، کاهش سرعت یا حتی قطع ارتباط مواجه شود. انتخاب اشتباه میتواند هزینههای اضافی برای تعمیر یا تعویض ایجاد کند، بنابراین درک انواع و مشخصات ضروری است.
انواع کابلهای شبکه
کابلهای شبکه بر اساس مواد و ساختار به سه دسته اصلی تقسیم میشوند: کواکسیال، زوج به هم تابیده (Twisted Pair) و فیبر نوری. هر کدام کاربردهای خاصی دارند و بر اساس نیازهای سرعت، فاصله و محیط انتخاب میشوند.
1. کابل کواکسیال (Coaxial Cable)
این نوع کابل از یک هسته مسی مرکزی، لایه عایق، محافظ فلزی (معمولاً توری) و روکش خارجی تشکیل شده است. کابلهای کواکسیال برای انتقال سیگنالهای آنالوگ و دیجیتال مناسب هستند و در گذشته برای شبکههای کامپیوتری استفاده میشدند، اما امروزه بیشتر در تلویزیون کابلی، اینترنت کابلی و سیستمهای مداربسته آنالوگ کاربرد دارند.
| دستهبندی | توضیحات |
|---|---|
| انواع کابل کواکسیال | – Thinnet (RG-58): امپدانس ۵۰ اهم، مناسب مسافتهای کوتاه – Thicknet (RG-11): امپدانس ۷۵ اهم، مناسب مسافتهای طولانیتر – RG-6: کاربرد در تلویزیون کابلی – RG-59: کاربرد در دوربینهای مداربسته |
| مشخصات فنی | سرعت انتقال داده تا ۱۰ مگابیت در ثانیه پشتیبانی از فاصله تا ۵۰۰ متر (بسته به نوع کابل) مقاوم در برابر نویز به دلیل وجود شیلد فلزی |
| مزایا | – مقاومت بالا در برابر تداخل الکترومغناطیسی (EMI) – مناسب برای مسافتهای متوسط – هزینه نسبتاً پایین |
| معایب | – حجیم و سنگین بودن – نصب و راهاندازی دشوار – پهنای باند محدود نسبت به کابلهای مدرن – رو به منسوخ شدن در شبکههای دیجیتال |
| کاربردها | – تلویزیون کابلی – انتقال سیگنالهای رادیویی – شبکههای قدیمی اترنت (۱۰Base2 و ۱۰Base5) |
2. کابل زوج به هم تابیده (Twisted Pair Cable)
رایجترین نوع کابل شبکه، شامل چهار جفت سیم مسی به هم تابیده است که برای کاهش نویز طراحی شده. این کابلها با کانکتور RJ-45 متصل میشوند و بر اساس استانداردهای Cat (Category) دستهبندی میگردند. تابیدگی سیمها تداخل الکترومغناطیسی را کاهش میدهد.

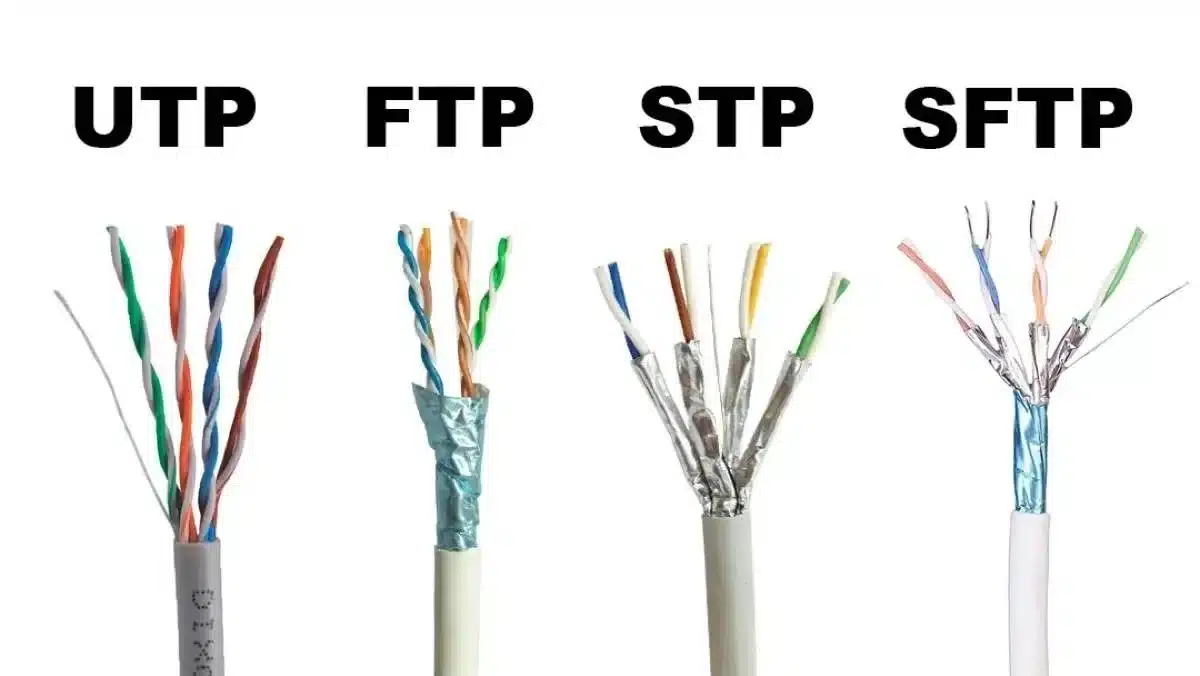

انواع کابل بر اساس محافظ (Shielding)
| نوع کابل | توضیحات | مزایا | معایب |
|---|---|---|---|
| UTP (Unshielded Twisted Pair) | بدون محافظ | ارزان، نصب آسان | نویزپذیری بالا |
| STP (Shielded Twisted Pair) | دارای شیلد توری | مقاومتر در برابر نویز | هزینه بالاتر، نصب سختتر |
| FTP (Foiled Twisted Pair) | فویل آلومینیومی برای هر جفت | کاهش تداخل الکترومغناطیسی | گرانتر از UTP |
| SFTP (Shielded Foiled Twisted Pair) | ترکیبی از توری و فویل | بیشترین مقاومت به نویز | هزینه بالا، انعطاف کمتر |
انواع کابل بر اساس روکش (Jacket)
| نوع روکش | ویژگیها | کاربرد |
|---|---|---|
| PVC | ارزان، انعطافپذیر | استفاده داخلی عمومی |
| LSZH (Low Smoke Zero Halogen) | ایمنی بالا در آتشسوزی (بدون دود سمی) | بیمارستانها، دیتاسنترها |
| PE (Polyethylene) | مقاوم به UV و رطوبت | استفاده خارجی و فضای باز |
دستهبندی کابلهای شبکه (Cat)
| دستهبندی | سرعت حداکثر | پهنای باند (MHz) | فاصله (متر) | کاربرد اصلی | مزایا | معایب |
|---|---|---|---|---|---|---|
| Cat1 | 1 Mbps | 1 | 100 | تلفن قدیمی | ارزان | منسوخ، سرعت پایین |
| Cat2 | 4 Mbps | 4 | 100 | شبکههای قدیمی | ساده | محدود |
| Cat3 | 10 Mbps | 16 | 100 | تلفن و شبکه پایه | ارزان | سرعت کم |
| Cat4 | 16 Mbps | 20 | 100 | Token Ring | بهتر از Cat3 | منسوخ |
| Cat5 | 100 Mbps | 100 | 100 | اترنت پایه | مقرونبهصرفه | تداخل بالا |
| Cat5e | 1 Gbps | 100 | 100 | خانه و دفتر کوچک | بهبود تداخل | محدود برای سرعت بالا |
| Cat6 | 10 Gbps (55m) / 1 Gbps (100m) | 250 | 100 | دفتر، گیمینگ | مقاومت بهتر به نویز | گرانتر از Cat5e |
| Cat6a | 10 Gbps | 500 | 100 | دیتاسنتر، ساختمان تجاری | فاصله بیشتر بدون افت | حجیمتر |
| Cat7 | 10 Gbps | 600 | 100 | صنعتی، دیتاسنتر | امنیت بالا | نیاز به کانکتور خاص (GG45) |
| Cat7a | 40 Gbps (50m) / 100 Gbps (15m) | 1000 | 100 | زیرساختهای پیشرفته | پهنای باند بالا | گران |
| Cat8 | 40 Gbps | 2000 | 30 | سرورها، بکبون | سرعت فوقالعاده | فاصله کوتاه، گران |
- مزایا کلی: نصب آسان، قیمت پایین، سازگاری گسترده.
- معایب: حساس به نویز در محیطهای پرتداخل، محدودیت فاصله (معمولاً ۱۰۰ متر).
- کاربردها: شبکههای محلی (LAN)، تلفن IP، دوربینهای مداربسته PoE.
3. کابل فیبر نوری (Fiber Optic Cable)
کابل فیبر نوری از رشتههای شیشهای یا پلاستیکی برای انتقال نور استفاده میکند و هیچ سیگنال الکتریکی ندارد، بنابراین کاملاً مقاوم به EMI است.
| نوع فیبر | ویژگیها | مشخصات فنی | مزایا | معایب | کاربردها |
|---|---|---|---|---|---|
| Single-Mode (SMF) | مناسب مسافتهای طولانی (تا ۱۰۰ کیلومتر) پهنای باند بالا | سرعت تا ۱۰۰Gbps یا بیشتر پوشش چندین کیلومتر بدون تداخل | امنیت بالا پهنای باند نامحدود عمر طولانی | هزینه بالا نصب پیچیده شکننده | شبکههای گسترده (WAN) دیتاسنترها ارتباطات بینشهری کاربردهای نظامی |
| Multi-Mode (MMF) | مناسب مسافتهای کوتاه (تا ۲ کیلومتر) ارزانتر انواع OM1 تا OM5 | سرعت تا ۱۰۰Gbps یا بیشتر فاصله محدودتر از SMF بدون تداخل | هزینه کمتر نصب راحتتر نسبت به SMF همچنان امن و پرسرعت | فاصله محدودتر پهنای باند کمتر از SMF شکننده | شبکههای محلی (LAN) دیتاسنترها دوربینهای مداربسته PoE |
راهنمای خرید کابل شبکه
برای انتخاب بهترین کابل، عوامل زیر را در نظر بگیرید:
- سرعت و پهنای باند مورد نیاز: برای خانه Cat5e کافی است، برای دفتر Cat6 یا بالاتر.
- فاصله: حداکثر ۱۰۰ متر برای Twisted Pair، بیشتر برای فیبر.
- محیط: در محیط پرنویز از SFTP استفاده کنید، برای خارجی از PE.
- سازگاری: برندهای معتبر مانند Legrand، Nexans، Belden، Schneider، D-Link، Siemens را انتخاب کنید.
- نکته: برای پروژههای بزرگ، از ترکیب کابل و وایرلس استفاده کنید تا هزینه نگهداری کاهش یابد.
نکات نصب و نگهداری
- از خمیدگی بیش از حد اجتناب کنید (شعاع حداقل ۴ برابر قطر کابل).
- از تستکننده کابل برای بررسی اتصالات استفاده کنید.
- در نصب فیبر، از تجهیزات تخصصی کمک بگیرید.
- نگهداری منظم برای جلوگیری از آسیب مکانیکی ضروری است.
نتیجهگیری
انتخاب کابل شبکه مناسب بر اساس نیازهای خاص شما میتواند عملکرد شبکه را بهینه کند. اگر به سرعت بالا و امنیت نیاز دارید، فیبر نوری ایدهآل است؛ برای کاربردهای روزمره، Cat6 کافی خواهد بود. همیشه از منابع معتبر خرید کنید و تست کیفیت انجام دهید تا از سرمایهگذاری خود محافظت نمایید.
