تفاوت تست فلوک پرمننت و چنل چیست؟ + کاربردها

وقتی قرار است یک مسیر کابل‌کشی شبکه تست شود، فقط سالم بودن ظاهری کابل کافی نیست. شما باید بدانید تست انجام‌ شده دقیقا کدام بخش مسیر را بررسی می‌کند و نتیجه آن برای تحویل پروژه، عیب‌یابی یا تایید کیفیت نصب چقدر قابل اتکا است. همین‌جا تفاوت تست پرمننت و چنل اهمیت پیدا می‌کند.

تست فلوک پرمننت و تست فلوک چنل هر دو برای ارزیابی کیفیت لینک شبکه استفاده می‌شوند، اما محدوده اندازه‌گیری، زمان اجرای تست و برداشت درست از گزارش آن‌ ها یکسان نیست. در ادامه بررسی می‌کنیم که هر روش چه کاربردی دارد و در چه شرایطی انتخاب بهتری برای پروژه شماست.

تست فلوک چیست و چه کاربردی در کابل کشی شبکه دارد؟

تست فلوک روشی برای بررسی کیفیت واقعی مسیر کابل‌کشی شبکه است. وقتی شما یک کابل یا لینک شبکه را تست می‌کنید، فقط به دنبال وصل بودن دو سر کابل نیستید. باید بدانید سیگنال در این مسیر با چه کیفیتی عبور می‌کند، افت دارد یا نه، نویز و تداخل روی آن اثر گذاشته یا اتصال‌ ها درست اجرا شده‌اند. به همین دلیل، تست فلوک در زمان تحویل پروژه، کنترل کیفیت نصب و عیب‌یابی لینک‌ های شبکه کاربرد جدی دارد.

۱.۱ تستر فلوک چه پارامترهایی از کابل شبکه را اندازه گیری می کند؟

تستر فلوک فقط یک نتیجه ساده قبول یا رد نمایش نمی‌دهد. این دستگاه چند شاخص مهم را بررسی می‌کند تا مشخص شود مشکل احتمالی از کجاست. Wire Map درست بودن آرایش سیم‌ ها را نشان می‌دهد. Insertion Loss  میزان افت سیگنال در مسیر را بررسی می‌کند. NEXT و FEXT میزان تداخل بین زوج سیم‌ ها را می‌سنجند. Return Loss برگشت سیگنال به دلیل ضعف اتصال یا ناهماهنگی مسیر را مشخص می‌کند و Propagation Delay زمان عبور سیگنال از کابل را نشان می‌دهد.

این پارامترها هم در تست فلوک پرمننت و هم در تست فلوک چنل اندازه‌گیری می‌شوند، اما محدوده مسیر و مرجع قبولی آن‌ ها در هر تست متفاوت است.

1.2 تست فلوک به چند روش انجام می شود؟

در بررسی انواع تست فلوک کابل شبکه در پروژه‌ های کابل‌کشی، دو روش اصلی بیشتر مطرح می‌شود: تست فلوک چنل و تست فلوک پرمننت. تفاوت این دو روش در محدوده اندازه‌گیری و زمان اجرای تست است. برای اینکه انتخاب دقیق‌تری داشته باشید، بهتر است اول ببینیم تست چنل دقیقا چه بخش‌ هایی از مسیر شبکه را شامل می‌شود.

تست چنل (Channel Test) چیست و چه بخش هایی از شبکه را پوشش می دهد؟

تست چنل یا Channel Test زمانی به کار می‌آید که بخواهید مسیر کامل قابل استفاده در شبکه را بررسی کنید. فرض کنید کابل‌کشی انجام شده، پچ کوردها وصل هستند و حالا می‌خواهید ببینید مسیری که واقعا بین تجهیزات شبکه استفاده می‌شود، کیفیت لازم را دارد یا نه. اینجا تست چنل به کار می‌آید. در تست فلوک چنل، نگاه ما فقط به کابل داخل دیوار یا مسیر ثابت نیست، بلکه کل مسیری بررسی می‌شود که داده در عمل از آن عبور می‌کند.

۲.۱ مسیر اندازه گیری در تست چنل شامل چه اجزایی است؟

در این تست، مسیر از پچ کورد داخل رک شروع می‌شود، به پچ پنل می‌رسد، از کابل افقی عبور می‌کند، به کیستون یا پریز شبکه می‌رسد و در نهایت با پچ کورد سمت کاربر یا دستگاه کامل می‌شود. با خرید تستر شبکه در این حالت معمولا با آداپتور کانکتور RJ45 و از طریق پچ کورد به مسیر وصل می‌شود، بنابراین پچ کوردها هم جزو مسیر اندازه‌گیری هستند. برای شما به عنوان مجری یا ناظر پروژه، این یعنی نه فقط کابل‌کشی ثابت، بلکه گزارش چنل وضعیت مسیر نهایی را نشان می‌دهد.

۲.۲ انواع تست چنل

تست چنل بسته به ساختار مسیر، ممکن است دو، سه یا چهار کانکتوری باشد. در مسیرهای ساده، با حالت دو کانکتوری روبه‌رو هستید. اگر یک نقطه اتصال اضافه در مسیر وجود داشته باشد، حالت سه کانکتوری مطرح می‌شود. در مسیرهای کامل‌تر، مثل برخی رک‌ ها یا فضاهایی که کراس کانکت دارند، تست چهار کانکتوری تصویر دقیق‌تری از کل مسیر به شما می‌دهد.

۲.۳ حداکثر طول مجاز کابل در تست چنل

برای تست چنل، طول کل مسیر نباید بیشتر از ۱۰۰ متر باشد. این عدد فقط کابل افقی را شامل نمی‌شود، پچ کوردهای دو طرف هم در همین ۱۰۰ متر حساب می‌شوند. پس هنگام بررسی نتیجه تست، فقط به کابل اصلی نگاه نکنید. طول و کیفیت پچ کوردها هم روی پاس یا فیل شدن لینک اثر می‌گذارد.

همجنین بخوانید: کاربرد جک آداپتور چیست؟

تست پرمننت (Permanent Link Test) چیست و چه بخش هایی از شبکه را پوشش می دهد؟

تست پرمننت یا Permanent Link Test برای سنجش بخش ثابت کابل‌کشی استفاده می‌شود. اگر می‌خواهید کیفیت بخش ثابت کابل‌کشی را جدا از پچ کوردها بسنجید، تست پرمننت انتخاب دقیق‌تری است. این تست زمانی انجام می‌شود که کابل‌کشی نصب شده، اما هنوز قرار نیست نتیجه تست به کیفیت پچ کوردهای دو سر مسیر وابسته باشد. برای همین، در زمان تحویل پروژه یا ثبت گزارش نصب، تست فلوک پرمننت اهمیت زیادی پیدا می‌کند.

۳.۱ مسیر اندازه گیری در تست پرمننت شامل چه اجزایی است؟

در تست پرمننت، مسیر اصلی از پچ پنل داخل رک شروع می‌شود، از کابل افقی عبور می‌کند و به کیستون یا پریز شبکه می‌رسد. پچ کوردهای دو طرف مسیر در این تست حساب نمی‌شوند، چون ماژول‌ های اختصاصی پرمننت لینک با کابل کوتاه و کالیبره‌شده جای آن‌ ها را می‌گیرند و مستقیم به نقاط ثابت مسیر وصل می‌شوند. این نکته کمک می‌کند نتیجه تست، کیفیت همان بخشی را نشان دهد که داخل پروژه نصب شده و معمولا بعدا تغییر نمی‌کند.

۳.۲ انواع تست پرمننت

تست پرمننت به صورت دو یا سه کانکتوری انجام می‌شود. حالت دو کانکتوری برای مسیرهای رایج‌تر مناسب است، یعنی زمانی که لینک ثابت بین پچ پنل و کیستون بررسی می‌شود. حالت سه کانکتوری زمانی کاربرد دارد که یک نقطه اتصال ثابت دیگر هم در مسیر وجود داشته باشد. مثلا در بعضی ساختارهای مرکز داده یا مسیرهایی که با طراحی خاص اجرا شده‌اند.

همچنین بخوانید: انواع باکس کف خواب لگراند

۳.۳ حداکثر طول مجاز کابل در تست پرمننت

در استانداردهای رایج کابل‌کشی شبکه، طول لینک پرمننت حداکثر ۹۰ متر در نظر گرفته می‌شود. این عدد مربوط به بخش ثابت مسیر است و پچ کوردهای ابتدا و انتهای لینک را شامل نمی‌شود. پس اگر هدف شما بررسی کیفیت اجرای کابل‌کشی اصلی است، باید نتیجه تست پرمننت را جدا از وضعیت پچ کوردها تحلیل کنید.

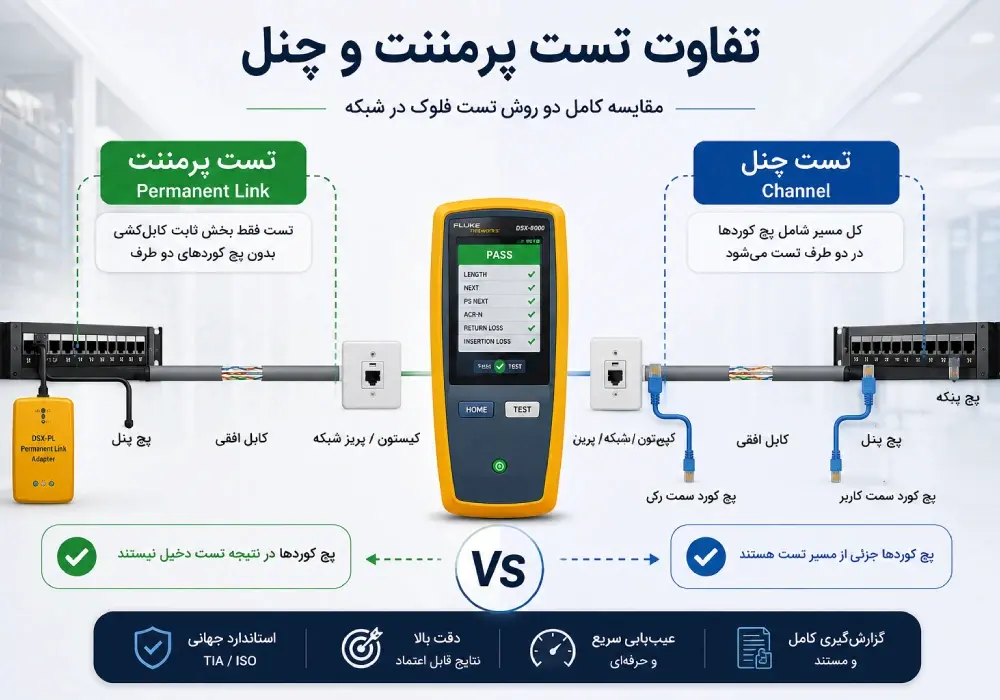

تفاوت اصلی تست پرمننت و تست چنل در یک نگاه

تا اینجا هر دو روش را جدا بررسی کردیم. حالا برای اینکه هنگام خواندن گزارش یا انتخاب روش تست سریع‌تر تصمیم بگیرید، تفاوت تست پرمننت و چنل را در معیارهای اصلی کنار هم ببینید.

اگر هدف شما بررسی کیفیت بخش ثابت پروژه است، تست پرمننت مبنای دقیق‌تری می‌دهد. اما اگر می‌خواهید مسیر نهایی را همان‌طور که در شبکه استفاده می‌شود بسنجید، تست چنل کاربردی‌تر است. پس بهتر است نتیجه هر تست را با توجه به هدف همان تست بخوانید، نه اینکه یکی را جای دیگری بگذارید.

بین تست پرمننت و چنل کدام بهتر است؟

بعد از شناخت تفاوت تست پرمننت و چنل، انتخاب درست به هدف شما بستگی دارد. قبل از اجرای تست، بهتر است مشخص کنید می‌خواهید کیفیت کابل‌کشی ثابت را تایید کنید یا عملکرد مسیر نهایی شبکه را با پچ کوردها بسنجید.

۵.۱ تست پرمننت برای چه شرایطی مناسب است؟

اگر کابل‌کشی تازه اجرا شده و قرار است گزارش تست مبنای تحویل پروژه باشد، تست فلوک پرمننت انتخاب دقیق‌تری است. در این حالت، شما بخش ثابت مسیر را بررسی می‌کنید، یعنی همان قسمتی که داخل پروژه نصب شده و بعدا تغییر نمی‌کند. این موضوع مخصوصا وقتی مهم است که پچ کوردها هنوز نهایی نشده‌اند یا ممکن است بعدا توسط کارفرما تعویض شوند.

۵.۲ تست چنل برای چه شرایطی مناسب است؟

اگر شبکه در حال کار است و می‌خواهید بدانید لینک واقعی چه وضعیتی دارد، تست فلوک چنل کاربرد بیشتری دارد. این تست پچ کوردها را هم وارد بررسی می‌کند، بنابراین برای عیب‌یابی قطعی، افت سرعت یا خطاهای ارتباطی مناسب است. در این حالت، نتیجه تست به شما نشان می‌دهد مسیر کامل، همان‌طور که در عمل استفاده می‌شود، قابل قبول هست یا نه.

۵.۳ چرا معمولا تست پرمننت قبل از تست چنل انجام می شود؟

ترتیب منطقی این است که اول بخش ثابت کابل‌کشی با تست پرمننت تایید شود. بعد از آن، اگر لازم بود، تست چنل انجام می‌شود تا تاثیر پچ کوردها و مسیر نهایی هم بررسی شود. این کار کمک می‌کند اگر گزارشی Pass  یا Fail شد، راحت‌تر بفهمید مشکل از کابل‌کشی اصلی است یا از اجزای متصل‌شده به دو سر مسیر.

در بعضی پروژه‌ها، بسته به هدف تست، اجرای یکی از دو روش کافی است؛ اما اگر گزارش کامل‌تر و قابل اتکاتری بخواهید، بهتر است ابتدا تست پرمننت و سپس در صورت نیاز تست چنل انجام شود. همچنین Pass شدن تست چنل به‌تنهایی ثابت نمی‌کند بخش ثابت کابل‌کشی بدون ایراد است، چون پچ کوردها هم در نتیجه آن نقش دارند.

عوامل موثر بر نتیجه تست فلوک پرمننت و چنل

نتیجه تست فلوک فقط به کیفیت کابل اصلی وابسته نیست. وقتی گزارش را بررسی می‌کنید، بهتر است به اجزای اتصال هم دقت کنید، چون یک کیستون ضعیف، پانچ نامناسب، پچ پنل بی‌کیفیت یا پچ کورد غیراستاندارد نتیجه تست را تغییر می‌دهد.

۶.۱ تاثیر کیفیت پچ کورد، کیستون و پچ پنل بر نتیجه تست

در تست فلوک چنل، پچ کوردهای دو طرف مسیر هم وارد اندازه‌گیری می‌شوند، پس کیفیت آن‌ ها مستقیما روی نتیجه اثر دارد. در تست فلوک پرمننت، تمرکز روی بخش ثابت است، اما کیفیت کیستون شبکه، پچ پنل و نحوه اتصال همچنان مهم است. اتصال ضعیف باعث افت سیگنال یا برگشت بخشی از سیگنال می‌شود، همان چیزی که در گزارش با شاخص‌ هایی مثل Insertion Loss و Return Loss دیده می‌شود.

۶.۲ استانداردهای مرجع تست کابل شبکه

استاندارد تست کابل شبکه مشخص می‌کند لینک با چه مدل، چه طولی و چه معیار قبولی ارزیابی شود. دو مرجع رایج در این زمینه TIA-568 و ISO/IEC 11801 هستند. عددهای ۹۰ متر برای لینک پرمننت و ۱۰۰ متر برای چنل هم از همین چارچوب‌ های استاندارد می‌آیند. بنابراین قبل از قضاوت درباره Pass یا Fail، مطمئن شوید نوع تست و استاندارد انتخاب‌شده با هدف پروژه هماهنگ است.

همچنین بخوانید: چگونه کابل شبکه اصل را از تقلبی تشخیص دهیم؟

اشتباهات رایج هنگام انتخاب یا اجرای تست فلوک

حتی اگر نوع تست را درست انتخاب کنید، چند اشتباه ساده می‌تواند نتیجه گزارش را گمراه‌کننده کند. پس قبل از اینکه یک نتیجه Pass یا Fail را ملاک تصمیم بگذارید، بهتر است چند مورد را با دقت بررسی کنید.

یکی از خطاهای رایج این است که نتیجه تست فلوک چنل را بدون توجه به وضعیت پچ کوردها تفسیر کنید. پچ کورد باکیفیت پایین باعث Fail شدن مسیر می‌شود و پچ کورد بسیار خوب هم گاهی ضعف بخش ثابت کابل‌کشی را کمتر نشان می‌دهد. اشتباه دیگر، اجرای تست با دستگاهی است که مدت‌ ها کالیبره نشده و نمی‌توان به دقت گزارش آن کاملا تکیه کرد.

همچنین بهتر است فقط با دیدن یک نتیجه Pass درباره کل مسیر قضاوت نکنید. اگر هدف شما تحویل کابل‌کشی ثابت است، تست فلوک پرمننت باید جداگانه بررسی شود. اگر هدف عیب‌یابی مسیر فعال است، تست چنل کمک می‌کند اثر پچ کوردها و مسیر نهایی را هم ببینید.

سخن آخر

برای انتخاب درست بین تست فلوک پرمننت و تست فلوک چنل، اول باید مشخص کنید قرار است کدام بخش مسیر را بررسی کنید. اگر هدف شما تحویل کابل‌کشی ثابت، کنترل کیفیت نصب و ثبت گزارشی است که به پچ کوردهای قابل تعویض وابسته نباشد، تست پرمننت انتخاب مناسب‌تری است. این تست کمک می‌کند کیفیت بخش اصلی پروژه را جداگانه بسنجید. اما اگر مسیر شبکه کامل شده و می‌خواهید بدانید لینک در شرایط واقعی چه عملکردی دارد، تست چنل تصویر کاربردی‌تری به شما می‌دهد، چون پچ کوردهای دو طرف مسیر را هم وارد بررسی می‌کند. با این حال، هیچ‌کدام از این دو تست جای دیگری را کامل نمی‌گیرد.

سوالات متداول در مورد تفاوت تست پرمننت و چنل

در این بخش به چند پرسش پرتکرار درباره تفاوت تست پرمننت و چنل پاسخ داده می‌شود.

1. آیا کابلی که تست چنل را پاس می کند حتما تست پرمننت را هم پاس می کند؟

نه همیشه. تست چنل مسیر کامل همراه با پچ کوردها را نشان می‌دهد و گاهی کیفیت پچ کورد می‌تواند ضعف بخش ثابت کابل‌کشی را کمتر نشان دهد.

2. حداکثر طول مجاز برای تست پرمننت و چنل چقدر است؟

طبق استانداردهای رایج، حداکثر طول لینک پرمننت ۹۰ متر و حداکثر طول مسیر چنل ۱۰۰ متر است؛ پچ کوردها در عدد چنل حساب می‌شوند.

3. برای تحویل پروژه کابل کشی جدید کدام تست لازم است؟

برای تحویل کابل‌کشی ثابت، معمولا تست پرمننت مناسب‌تر است، چون نتیجه آن به پچ کوردهایی که ممکن است بعدا تغییر کنند وابسته نیست.

4. آیا انجام فقط یکی از دو تست کافی است؟

بسته به هدف پروژه ممکن است یکی از دو تست کافی باشد، اما برای گزارش کامل‌تر، بهتر است اول پرمننت و سپس در صورت نیاز چنل بررسی شود.

5. آداپتورهای تست پرمننت با آداپتورهای تست چنل چه فرقی دارند؟

در تست پرمننت از ماژول اختصاصی با کابل کوتاه کالیبره‌شده استفاده می‌شود، اما تست چنل با آداپتور RJ45  و از طریق پچ کورد به مسیر وصل می‌شود.
