کابلهای فیبر نوری یکی از پیشرفتهترین فناوریهای انتقال داده در دنیای ارتباطات مدرن هستند. این کابلها به جای استفاده از سیگنالهای الکتریکی، از نور برای انتقال اطلاعات بهره میبرند که این امر منجر به سرعت بالاتر، ظرفیت بیشتر و مقاومت در برابر تداخلات الکترومغناطیسی میشود. فیبر نوری معمولاً از هسته شیشهای یا پلاستیکی ساخته شده که توسط لایههای محافظ احاطه شده است. انواع کابلهای فیبر نوری بر اساس ساختار، شیوه انتقال نور، کاربرد و محیط نصب دستهبندی میشوند. در این مقاله، به بررسی جامع انواع این کابلها میپردازیم.
انواع اصلی کابل فیبر نوری بر اساس شیوه انتقال نور
| نوع | قطر هسته | منبع نور | طول موجها | مسافت مناسب | کاربرد کلی |
|---|---|---|---|---|---|
| سینگل مود (SMF) | 8–9 μm | لیزر | 1310 / 1550 nm | طولانی | مخابرات، Backbone، FTTH |
| مالتی مود (MMF) | 50 یا 62.5 μm | LED / VCSEL | 850 / 1300 nm | کوتاه تا متوسط | LAN، دیتاسنتر، SAN |

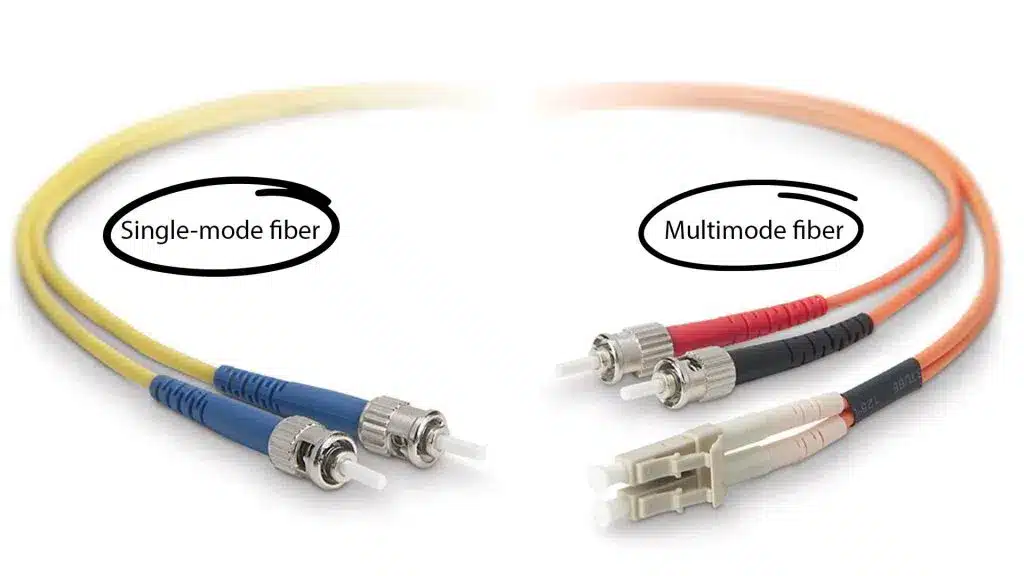

۱. کابل فیبر نوری سینگل مود (SMF)
این نوع کابل دارای هستهای بسیار باریک (معمولاً ۸ تا ۹ میکرومتر) است که تنها اجازه عبور یک حالت نوری را میدهد. از لیزر به عنوان منبع نور استفاده میکند و طول موجهای ۱۳۱۰ نانومتر و ۱۵۵۰ نانومتر را پشتیبانی میکند. این کابلها برای مسافتهای طولانی و پهنای باند بالا مناسب هستند، زیرا پراکندگی نوری کمتری دارند.
زیرانواع:
| نوع | ساختار | مسافت (۱۰Gbps) | سرعت حداکثر | کاربرد | روکش |
|---|---|---|---|---|---|
| OS1 | Tight-Buffered (داخلی) | ۱۰ کیلومتر | ۱۰ Gbps | LAN، داخل ساختمان | زرد |
| OS2 | Loose-Tube (خارجی) | ۲۰۰ کیلومتر | ۱۰۰ Gbps | Backbone، بینشهری | زرد |
مزایا: مسافت طولانی، سرعت بالا، مقاومت در برابر تداخل
معایب: گرانتر بودن تجهیزات، نیاز به همترازی دقیق.
۲. کابل فیبر نوری مالتی مود (MMF)
این کابلها هسته بزرگتری (۵۰ یا ۶۲.۵ میکرومتر) دارند که اجازه عبور چندین حالت نوری را میدهد. از LED یا VCSEL به عنوان منبع نور استفاده میکنند و طول موجهای ۸۵۰ نانومتر و ۱۳۰۰ نانومتر را پشتیبانی میکنند. مناسب برای مسافتهای کوتاه تا متوسط با هزینه کمتر.
زیرانواع:
| نوع | قطر هسته | رنگ روکش | مسافت (۱۰Gbps) | سرعت حداکثر | کاربرد |
|---|---|---|---|---|---|
| OM1 | 62.5 μm | نارنجی/خاکستری | ۳۰ متر | ۱۰ Gbps | شبکههای محلی قدیمی |
| OM2 | 50 μm | نارنجی | ۸۲ متر | ۱۰ Gbps | LAN (رو به منسوخ شدن) |
| OM3 | 50 μm | آبی آسمانی (Aqua) | ۳۰۰ متر | ۱۰۰ Gbps | دیتاسنتر |
| OM4 | 50 μm | آبی/بنفش | ۵۵۰ متر | ۱۰۰ Gbps | دیتاسنتر با ظرفیت بالا |
| OM5 | 50 μm | سبز لیمویی | ۱۵۰ متر | ۴۰۰ Gbps | دیتاسنترهای مدرن |
مزایا: هزینه کمتر، نصب راحتتر
معایب: محدودیت مسافت، پراکندگی بیشتر نور
انواع کابل فیبر نوری بر اساس ساختار فیزیکی
علاوه بر شیوه انتقال، کابلها بر اساس طراحی فیزیکی دستهبندی میشوند:
| نوع | توضیحات | کاربرد اصلی |
|---|---|---|
| Tight-Buffered | فیبر با روکش فشرده | داخل ساختمان |
| Loose-Tube | فیبر در لوله شل با ژل | خارج ساختمان |
| Ribbon Cable | فیبرهای نواری | دیتاسنتر، ظرفیت بالا |
| Distribution Cable | چند فیبر در یک روکش | توزیع داخلی |
| Simplex / Zipcord | تک یا دوفیبر ساده | اتصال نقطه به نقطه |
| OFC (Central Tube) | فیبر در تیوب مرکزی | دفن مستقیم |

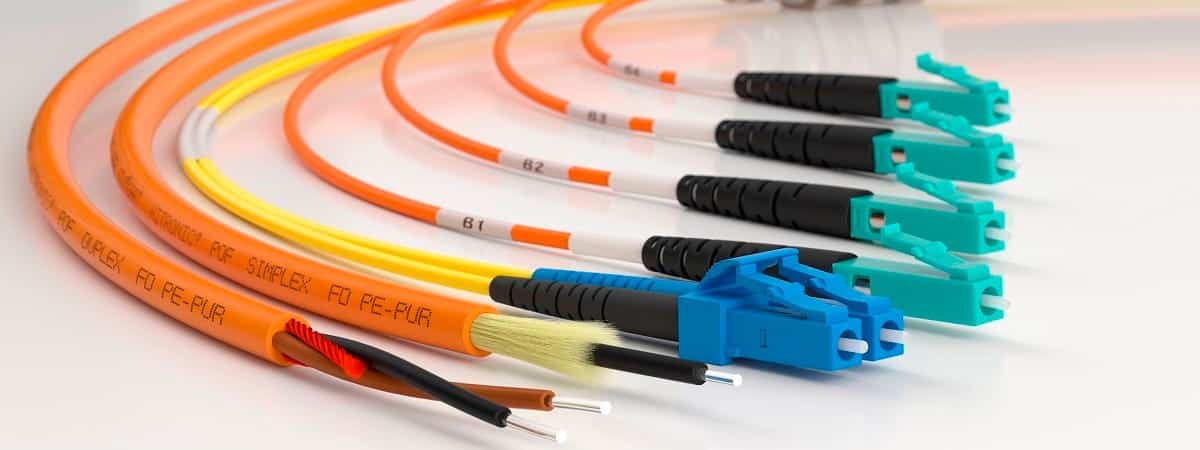

انواع کابل فیبر نوری بر اساس جنس مواد
| نوع | توضیح | کاربرد |
|---|---|---|
| شیشهای (GOF) | هسته شیشهای، بهترین انتقال نور | مسافت طولانی |
| پلاستیکی (POF) | هسته پلاستیکی، ارزانتر ولی افت زیاد | شبکههای خانگی کوتاه |
| سیلیکا (PCF) | هسته شیشهای با روکش پلاستیکی | ترکیبی، کاربرد متنوع |
انواع کابل فیبر نوری بر اساس کاربرد و محیط
| نوع | ویژگی | محیط نصب |
|---|---|---|
| داخلی (Indoor) | مقاوم در برابر آتش | ساختمانها |
| خارجی (Outdoor) | مقاوم در برابر UV، آب، حیوانات | فضای باز |
| زیرزمینی (Direct Burial) | زره فولادی برای محافظت | خاک |
| هوایی (Aerial) | سبک، مقاوم در برابر باد | نصب روی تیرها |
مقایسه انواع کابل فیبر نوری
| نوع | هسته (μm) | مسافت (۱۰Gbps) | سرعت حداکثر | کاربرد | هزینه |
|---|---|---|---|---|---|
| OS1 (SMF) | 8–9 | ۱۰ km | ۱۰ Gbps | داخلی، مسافت متوسط | متوسط |
| OS2 (SMF) | 8–9 | ۲۰۰ km | ۱۰۰ Gbps | خارجی، مسافت طولانی | بالا |
| OM1 (MMF) | 62.5 | ۳۰ m | ۱۰ Gbps | شبکه محلی قدیمی | پایین |
| OM3 (MMF) | 50 | ۳۰۰ m | ۱۰۰ Gbps | دیتاسنتر | متوسط |
| OM5 (MMF) | 50 | ۱۵۰ m (۴۰۰Gbps) | ۴۰۰ Gbps | دیتاسنتر مدرن | بالا |
نتیجهگیری
انتخاب نوع کابل فیبر نوری بستگی به نیازهای شبکه مانند مسافت، سرعت، بودجه و محیط دارد. سینگل مود برای ارتباطات دوربرد و مالتی مود برای شبکههای محلی ایدهآل هستند. با پیشرفت فناوری، انواع جدیدی مانند OM5 برای نیازهای آینده ظاهر شدهاند. برای نصب، همیشه به استانداردهای ایمنی (مانند NEC) و اتصالدهندهها (مانند LC, SC, MPO) توجه کنید تا عملکرد بهینه حاصل شود.
