خرید و قیمت تستر فیبر نوری و دستگاه OTDR نویافا Noyafa NF-8607 | ابزار تست و عیب‌یابی شبکه

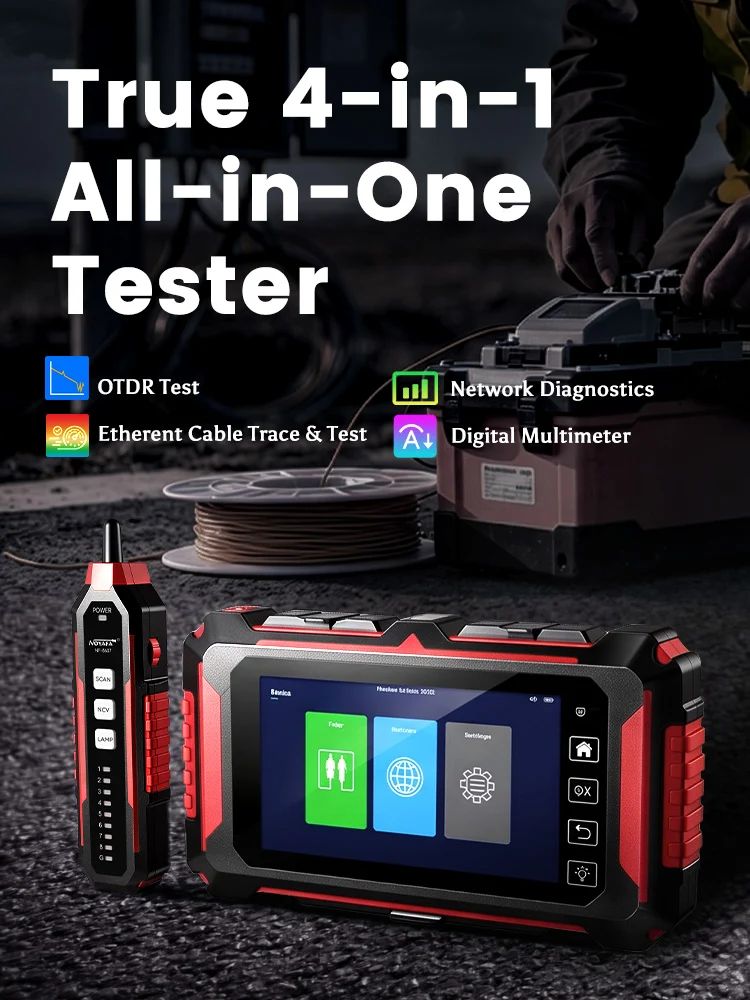

دستگاه چندکاره Noyafa NF-8607 با تجمیع رفلکتومتر نوری OTDR تا برد ۱۵۰ کیلومتر، توان‌سنج نوری (OPM)، قلم فیبر (VFL)، تحلیل‌گر پیشرفته شبکه (PoE/Ping/IP Scan) و مولتی‌متر دیجیتال، گلوگاه حمل چندین تجهیز مجزا و خطای تشخیص در پروژه‌های پسیو فیبر و مس را برطرف کرده است. این ابزار همه‌کاره با تفکیک دقیق رویدادهای افت فیبر و عیب‌یابی زیرساخت اترنت، انتخابی بی‌رقیب برای پیمانکاران FTTH، مجریان دیتاسنتر و مدیران شبکه است. شرکت ارتباطات شبکه پودسان این تجهیز را با تضمین اصالت فیزیکی و پشتیبانی فنی پروژه‌ای عرضه می‌کند.
مزایای عملیاتی Noyafa NF-8607 برای پروژه‌های شبکه

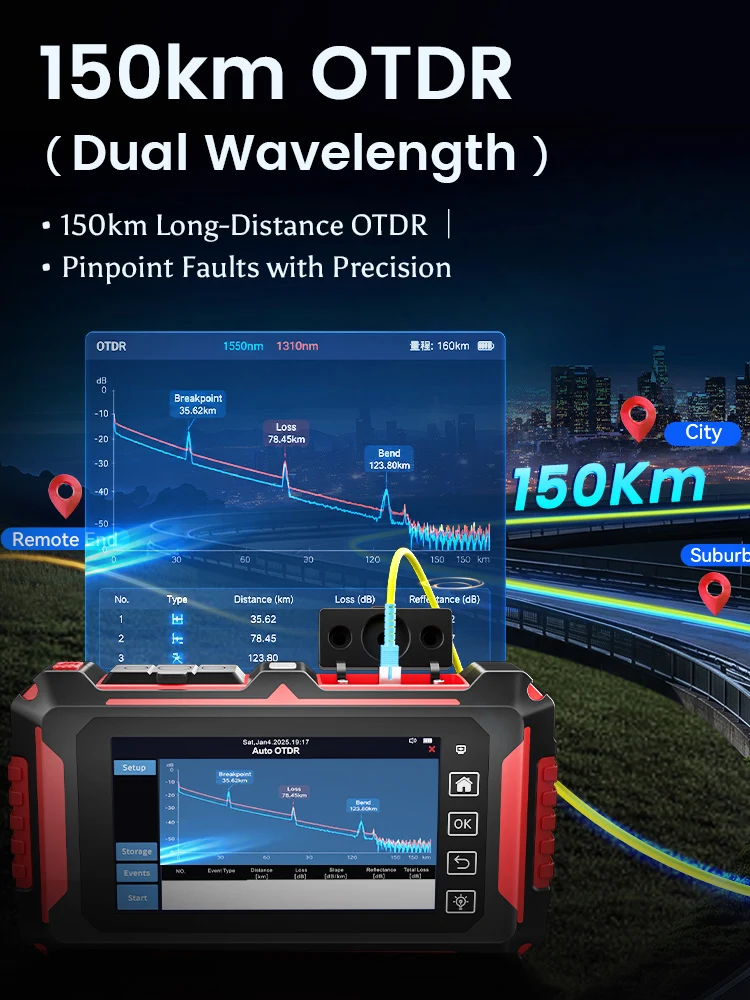

- رفلکتومتر نوری دوموج با برد ۱۵۰ کیلومتر (Auto & Expert OTDR): مجهز به طول موج‌های ۱۳۱۰ و ۱۵۵۰ نانومتر با تحلیل خودکار و تخصصی گراف، تشخیص نقطه شکست و نقشه‌برداری رویدادها (Event Map)→ مزیت: کاهش شدید MTTR (میانگین زمان ترمیم خرابی)، جلوگیری از Downtime ناشی از قطعی لینک‌های فیبر بک‌بون سازمانی و تحویل بی‌نقص پروژه‌های FTTH

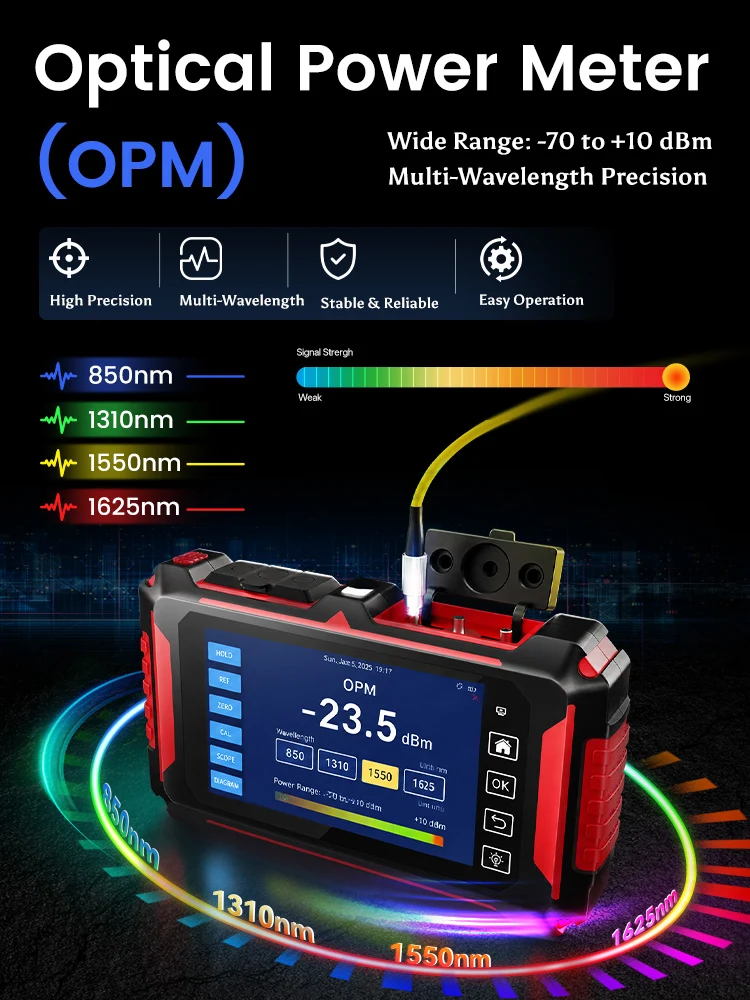

- توان‌سنج نوری دقیق (OPM) با کالیبراسیون ده‌گانه (۸۵۰ تا ۱۶۵۰ نانومتر): اندازه‌گیری محدوده وسیع توان سیگنال از ۷۰- تا ۱۰+ دسی‌بل‌میلی‌وات روی ۱۰ طول موج کالیبره‌شده استاندارد→ مزیت: اطمینان از سلامت توان دریافتی ماژول‌های نوری، کاهش خطای پسیو/فیبر و جلوگیری از استهلاک درگاه‌های اکتیو سوئیچ‌های دیتاسنتری.

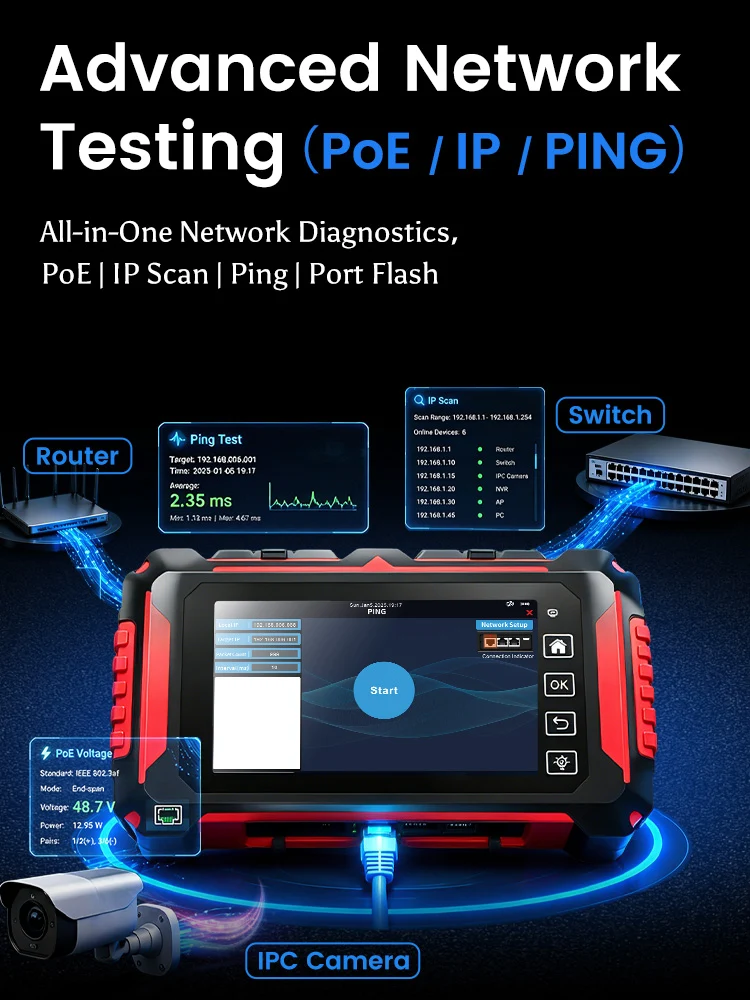

- تستر لایه شبکه و سوئیچ (PoE Analysis / IP Scan / Port Flash / Ping): تشخیص ولتاژ و توان پورت‌های PoE، پایش تأخیر شبکه (Latency)، اسکن سریع (IP) آی‌پی‌های فعال و مکان‌یابی فیزیکی پورت با فلاشر ال‌ای‌دی سوئیچ→ مزیت: صرفه‌جویی زمان در عیب‌یابی رک‌ها و دوربین‌های تحت شبکه بدون نیاز به اتصال لپ‌تاپ مجزا و کاهش هزینه‌های عملیاتی نگهداشت (OPEX)

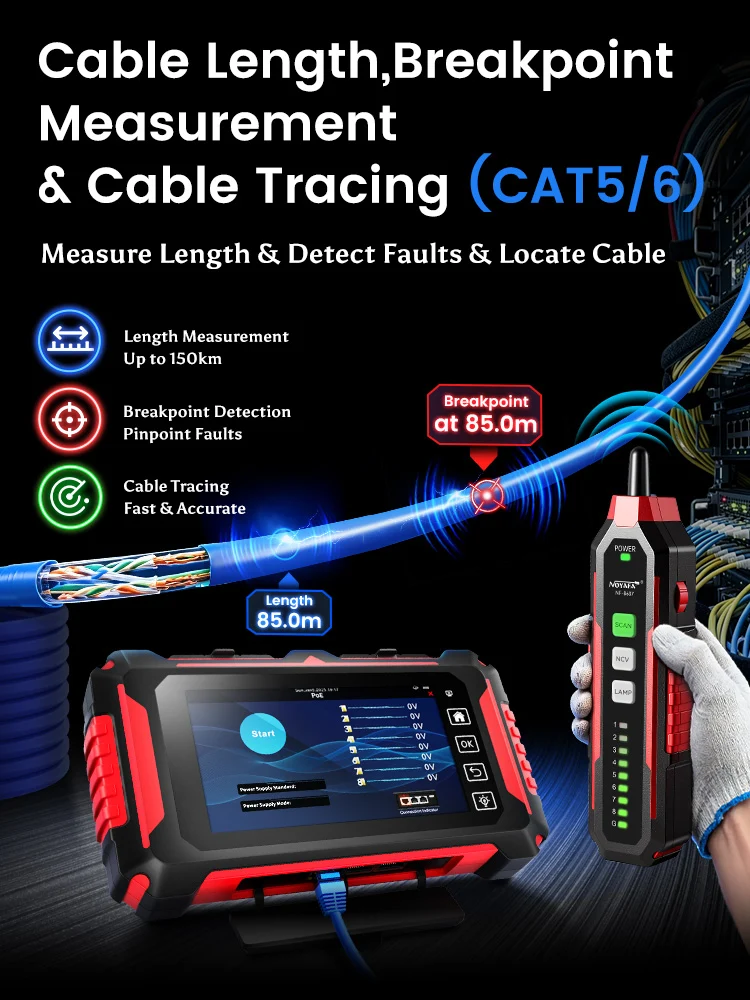

- عیب‌یابی، متراژسنجی و ردیابی کابل مسی شبکه (CAT5/6 TDR): اندازه‌گیری طول کابل از ۵ تا ۳۰۰ متر، تشخیص محل قطعی (Breakpoint) و ردیابی سیم در میان داکت و لدر با سیگنال دیجیتال و آنالوگ→ مزیت: حذف آزمون‌وخطا در عیب‌یابی پسیو مسی، عدم نیاز به تخریب مسیر کابل‌کشی و سرعت‌بخشی به تحویل نهایی سربندی پچ‌پنل‌ها
- حفاظت ضدسوختگی ولتاژ ۶۰ ولت و مولتی‌متر دیجیتال داخلی: معماری مدار با محافظت در برابر اتصال ناخواسته به خطوط برق‌دار تا ۶۰ ولت و اندازه‌گیری ولتاژ AC/DC، جریان، مقاومت و خازن → مزیت: صیانت از سرمایه ابزار در مواجهه با خطوط PoE غیراستاندارد و کاهش TCO با بی‌نیازی تکنسین از خرید مولتی‌متر صنعتی جداگانه
جدول جامع مشخصات فنی و استانداردهای صنعتی Noyafa NF-8607
بر اساس دیتاشیت مرجع کمپانی نویافا، مقادیر و قابلیت‌های فنی دستگاه NF-8607 به شرح جدول زیر است:
| پارامتر فنی | مشخصه و مقدار فنی دستگاه |
| پارت‌نامبر و مدل | Noyafa NF-8607 (All-in-One Fiber & Network Tester) |
| برد تست و طول موج OTDR | تا برد ۱۵۰ کیلومتر | طول موج‌های 1310nm / 1550nm |
| حالت‌های اندازه‌گیری OTDR | Auto OTDR / Expert OTDR / Event Map / Breakpoint Detection |
| بازه سنجش توان نوری (OPM) | ۷۰.۰۰- تا ۱۰.۰۰+ دسی‌بل‌میلی‌وات (dBm / mW / dB) |
| طول موج‌های کالیبره OPM | ۱۰ طول موج: 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625, 1650 نانومتر |

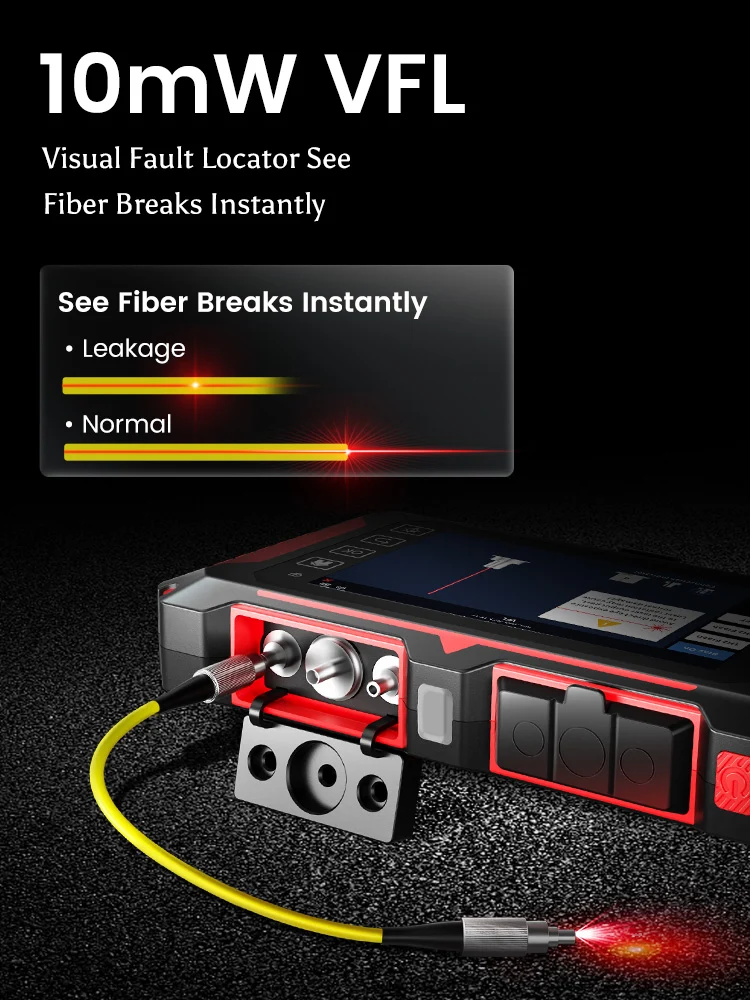

| منبع نور مریی (VFL) | توان خروجی 10mW با طول موج 650nm (پیوسته و پالسی فلش) |
| آزمون‌های تشخیصی شبکه | تست توان و ولتاژ PoE، ابزار Ping، پایش Latency، اسکن خودکار IP، فلشر پورت سوئیچ |
| تست کابل مسی اترنت | تست کابل CAT5/CAT6، بازه متراژ سنجی ۵ الی ۳۰۰ متر، خطایابی سیم و ردیابی کابل دیجیتال/آنالوگ |

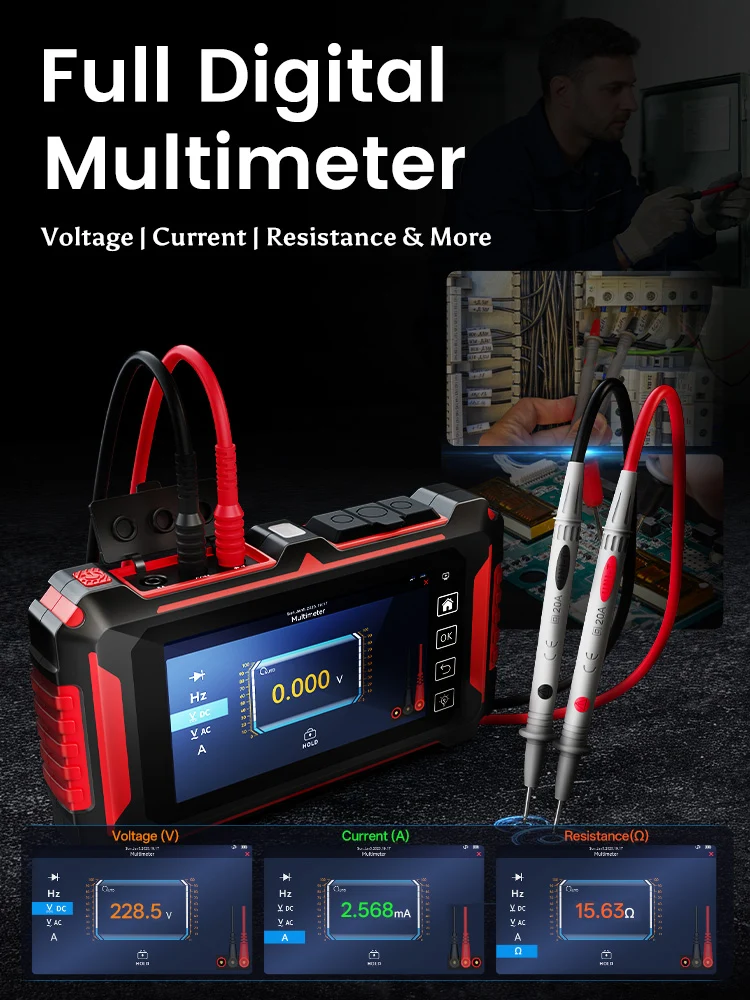

| مولتی‌متر دیجیتال (DMM) | سنجش ولتاژ AC/DC، جریان AC/DC، مقاومت الکتریکی، ظرفیت خازنی و فرکانس |
| مدار محافظت الکتریکی | استاندارد 60V Anti-Burn Protection در برابر اضافه ولتاژ خطوط شبکه |
| نمایشگر و رابط کاربری | صفحه نمایش لمسی خازنی ۵.۵ اینچی TFT HD با رزولوشن ۷۲۰×۱۲۸۰ پیکسل |
| نوع آداپتورهای نوری | پشتیبانی از انواع کانکتورهای رایج SC-UPC / FC-UPC / ST-UPC |
| باتری و منبع تغذیه | باتری لیتیومی داخلی 3.7V 4000mAh با درگاه شارژ Type-C (حدود ۷ ساعت کارکرد مداوم) |
| شرایط دمایی و محیطی | دمای کاری: ۱۰- تا ۵۰+ درجه سانتیگراد | دمای نگهداری: ۴۰- تا ۷۰+ درجه سانتیگراد |
تحلیل مهندسی: نقاط قوت و محدودیت‌های کاربردی نویافا NF-8607
مزایای رقابتی (نقاط قوت)
- پوشش فاصله فوق‌العاده ۱۵۰ کیلومتری: ظرفیت متراژسنجی بالا به کارشناسان امکان می‌دهد لینک‌های فیبر نوری بین‌استانی و خطوط طولانی بک‌بون سازمانی را بدون افت پویایی ردیابی و ارزیابی کنند
- رابط کاربری پیشرفته و صفحه نمایش ۵.۵ اینچی HD: تفکیک گراف‌های بازتابی (Trace) روی یک پنل لمسی خازنی عریض با رزولوشن ۷۲۰p، خطای خوانش بصری تکنسین‌ها را در محیط‌های کم‌نور دیتاسنتر یا رک‌های بیرونی به صفر می‌رساند
- تلفیق آزمون‌های لایه فیزیکی فیبر و لایه منطقی اترنت: امکان سوئیچ لحظه‌ای از عیب‌یابی فیبر با OTDR/OPM به بررسی لایه شبکه (تست پینگ، اسکن آی‌پی و بررسی وضعیت توان درگاه‌های PoE) بهره‌وری عملیاتی را دوچندان می‌کند
- تغذیه پایدار با پورت مدرن Type-C: باتری لیتیومی ۴۰۰۰ میلی‌آمپر ساعتی با پشتیبانی از پروتکل شارژ Type-C امکان شارژ سریع در رک توسط پاوربانک یا شارژرهای استاندارد صنعتی را فراهم می‌سازد
مرزهای عملیاتی (محدودیت‌های فنی)
- تست روی فیبرهای غیرفعال (Dark Fiber): این دستگاه جهت تست خطوط نوری خاموش یا پسیو بهینه‌سازی شده و نباید برای خطوط زنده با ترافیک فعال نوری متصل گردد؛ مگر آنکه فیلتر نوری مسدودکننده طول موج اکتیو بر سر راه آن قرار گیرد.
- محدودیت تست توان تفکیک‌شده همزمان PON: این دستگاه مجهز به OPM استاندارد با ۱۰ طول موج انتخابی است؛ اما ماژول سنجش اختصاصی تفکیک همزمان ۳ کانال فیبر PON (مانند ارزیابی بالادست/پایین‌دست 1490/1310/1550 به صورت لحظه ای) روی این پارت‌نامبر پیاده‌‌سازی نشده است.
- پایش سرعت و تست ترافیک لایه ۲/۳ اترنت: امکانات لایه شبکه این تجهیز به عیب‌یابی سریع (PoE, IP Scan, Ping) معطوف است و دستگاه فاقد ترافیک‌ژنراتور ۱ گیگابیت یا ۱۰ گیگابیت تحت استاندارد RFC 2544 جهت تست بیت‌ارور (BERT) است.
مقایسه فنی و ارزش خرید نویافا Noyafa NF-8607 در برابر رقبا در بازار
| معیار سنجش | نویافا NF-8607 (محصول فعلی) | نویافا NF-9816 | نویافا NF-981 / NF-983 |
| برد تست و دینامیک رنج OTDR | تا ۱۵۰ کیلومتر (Dual-Wavelength 1310/1550nm) | تا ۸۰ کیلومتر (Dynamic Range: 28/26dB) | تا ۶۰ الی ۱۰۰ کیلومتر (24/22dB یا 26/24dB) |
| صفحه نمایش و ابعاد پنل | ۵.۵ اینچ لمسی HD TFT (رزولوشن ۱۲۸۰×۷۲۰) | ۳.۵ یا ۴.۳ اینچ رنگی (Micro-USB / دکمه‌ای-لمسی) | ۳.۵ تا ۴.۰ اینچ IPS (رزولوشن ۸۰۰×۴۸۰) |
| تعداد طول موج‌های OPM | ۱۰ طول موج مجزا (۸۵۰ تا ۱۶۵۰ نانومتر) | ۸ تا ۹ طول موج با پشتیبانی PON OPM | ۶ الی ۸ طول موج استاندارد |
| ابزارهای لایه شبکه و سوئیچ | PoE Test، پینگ، تست Latency، اسکن IP و Port Flash | تست Wiremap کابل شبکه RJ45 و TDR | تست UTP RJ45 پایه (مدل ۹۸۳ دارای پینگ محدود) |
| مولتی‌متر دیجیتال و حفاظت | مولتی‌متر کامل (ولتاژ، جریان، خازن) + محافظت 60V | فاقد مولتی‌متر کامل صنعتی | فاقد مولتی‌متر آنبورد یکپارچه با حفاظت ۶۰ ولت |
توجیه فنی و اقتصادی: دستگاه Noyafa NF-8607 در پروژه‌هایی که کارشناسان به‌طور همزمان با زیرساخت فیبرنوری مسافت‌بالا و کابل‌کشی مسی دیتاسنتر یا سامانه‌های نظارتی PoE سروکار دارند، به دلیل تلفیق OTDR دوربرد با تست‌های منطقی شبکه و محافظت مدار، توجیه فنی و اقتصادی قطعی داشته و هزینه‌های خرید ابزارهای متعدد را به حداقل می‌رساند.
چرا تجهیزات شبکه را از پودسان بخریم؟
- تأمین مستقیم و اصالت کالا: پودسان اصالت فیزیکی تمامی تجهیزات تست و سنجش را تضمین کرده و پیش از ارسال کالا، کلیه ملحقات، پروب‌ها و کانکتورها را تحت کنترل دقیق فیزیکی قرار می‌دهد.
- تدارکات رسمی B2B: فرآیند خرید سازمانی با صدور آنی پیشفاکتور رسمی و صدور فاکتور رسمی شرکتی با شناسه ملی و گواهی ارزش افزوده انجام می‌پذیرد تا هماهنگی کامل با الزامات مالی و حسابداری شرکت‌ها تضمین شود.
- مشاوره فنی پیش از خرید و مهلت تست سازمانی: مهندسان شبکه پودسان جهت انطباق پارت‌نامبرها، کانکتورهای فیبر (SC/FC/ST) و ملزومات کابل‌کشی پروژه، مشاوره‌های تخصصی ارائه داده و بسته‌های خرید را با مهلت تست سازمانی در اختیار مشتریان قرار می‌دهند.
پرسش‌های متداول کارشناسان و مدیران IT
۱. آیا دستگاه Noyafa NF-8607 امکان ارزیابی افت جوش فیبر نوری (Splice Loss) و کانکتورها را دارد؟
بله، این تجهیز در هر دو حالت Auto OTDR و Expert OTDR مجهز به ویژگی نقشه‌برداری رویداد (Event Map) و تشخیص رویدادها است و مقادیر افت بازتابی، افت اتصالات فیوژن، متراژ دقیق کابل و موقعیت شکستگی‌ها را به صورت شماتیک و گرافیکی ارائه می‌دهد.
۲. دستگاه با چه نوع کانکتورهایی عرضه می‌شود و برای اتصال به پچ‌کوردهای LC چه باید کرد؟
دستگاه به طور مستقیم دارای آداپتورهای استاندارد SC-UPC، FC-UPC و ST-UPC است. جهت اتصال به لینک‌های نوری دیتاسنتری با استاندارد LC-UPC یا LC-APC، می‌توان از پچ‌کوردهای تبدیل (Hybrid Patch Cord) یا آداپتورهای مادگی-نری SC به LC استاندارد استفاده نمود.
۳. تست PoE در این دستگاه از کدام استانداردها پشتیبانی کرده و گزارش ولتاژ به چه صورت است؟
تستر شبکه NF-8607 به طور مستقیم به درگاه سوئیچ شبکه متصل شده و سطح ولتاژ و توان پورت‌های PoE را شناسایی و روی نمایشگر اعلام می‌کند تا تکنسین از فعال بودن تغذیه سوئیچ قبل از اتصال تجهیزاتی مانند اکسس‌پوینت یا دوربین اطمینان حاصل کند.
۴. شرایط مهلت تست سازمانی و گارانتی اصالت در پودسان به چه نحوی تضمین می‌گردد؟
کلیه ابزارهای سنجش و تست شبکه عرضه‌شده توسط شرکت ارتباطات شبکه پودسان همراه با تضمین اصالت فیزیکی، پلمب معتبر و مهلت تست سازمانی تحویل داده می‌شوند تا سازمان‌ها و پیمانکاران پیش از تحویل قطعی، از صحت عملکرد کالیبراسیون و انطباق آن با نیازهای میدانی پروژه اطمینان حاصل نمایند.
جهت استعلام موجودی انبار، هماهنگی تحویل در محل پروژه یا دریافت پیشفاکتور رسمی شرکتی با شناسه ملی، با کارشناسان دپارتمان فروش سازمانی شرکت ارتباطات شبکه پودسان تماس حاصل فرمایید.
