پچ پنل (Patch Panel) یک دستگاه سختافزاری است که برای اتصال و مدیریت کابلهای شبکه در یک نقطه مرکزی استفاده میشود. این دستگاه معمولاً به شکل مستطیل شکل و فلزی است و شامل تعدادی پورت (مانند ۱۲، ۲۴ یا ۴۸ پورت) میشود که کابلهای ورودی و خروجی به آن متصل میگردند. پچ پنلها از زمانهای اولیه در تلفن و استودیوهای رادیویی استفاده میشدند، جایی که برای جایگزینی سریع تجهیزات معیوب با تجهیزات پشتیبان از کابلهای پچ (patch cords) بهره میبردند. امروزه، پچ پنلها در شبکههای کامپیوتری، استودیوهای ضبط، پخش رادیویی و تلویزیونی، سیستمهای صوتی کنسرت، و حتی نصبهای خانگی مانند سیستمهای wiring ساختاریافته و سینمای خانگی کاربرد دارند.
پچ پنل چیست؟
پچ پنل به عنوان یک نقطه اتصال انعطافپذیر عمل میکند و اجازه میدهد مدارها برای نظارت، اتصال متقابل و آزمایش به راحتی مسیریابی شوند. این دستگاه کابلها را سازماندهی میکند، عیبیابی را آسانتر میسازد (مانند حل مشکلات ground loop)، و از سایش جکهای ورودی تجهیزات جلوگیری میکند. در شبکههای محلی (LAN)، پچ پنلها برای اتصال کابلهای ورودی و خروجی استفاده میشوند و معمولاً در رکهای ۱۹ اینچی یا روی دیوار نصب میگردند.
مزایای پچ پنل
| مزیت | توضیح |
|---|---|
| سازماندهی کابلها | جلوگیری از گرهخوردگی و بینظمی در اتاق سرور یا رک |
| عیبیابی سریعتر | با برچسبگذاری پورتها، پیدا کردن مسیر کابلها راحتتر میشود |
| افزایش انعطافپذیری شبکه | امکان جابجایی و ارتقای تجهیزات بدون کابلکشی مجدد |
| افزایش طول عمر کابلها | جلوگیری از فشار فیزیکی روی کابلها |
| بهبود امنیت فیزیکی شبکه | کنترل دسترسی به اتصالات |
| کاربرد در سیستمهای CCTV | مدیریت و مرتبسازی کابلهای دوربینهای مداربسته |
انواع پچ پنل
پچ پنلها بر اساس نوع کابل، ساختار، تعداد پورت، استاندارد و کاربرد دستهبندی میشوند. در ادامه، انواع اصلی را بررسی میکنیم:

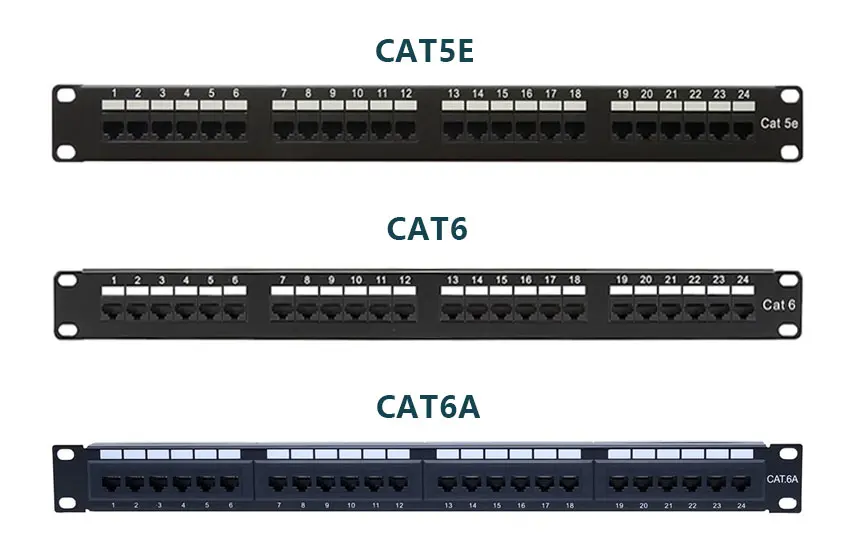

بر اساس نوع کابل
| نوع پچ پنل | کاربرد | استاندارد | توضیح |
|---|---|---|---|
| پچ پنل مسی (Ethernet) | شبکههای LAN | Cat5e, Cat6, Cat6a | رایجترین نوع؛ برای کابلهای UTP و FTP |
| پچ پنل فیبر نوری (Fiber Optic) | شبکههای پرسرعت و مراکز داده | LC, SC, MTP | برای انتقال داده با سرعت بالا و تأخیر پایین |
| پچ پنل کواکسیال (Coaxial) | سیستمهای صوتی و تصویری | – | مورد استفاده در تلویزیون، DVR و دوربینها |
| پچ پنل ترکیبی (Combo) | شبکههای ترکیبی (مسی + نوری) | بسته به طراحی | مناسب برای پروژههای پیچیده |
بر اساس ساختار
| نوع ساختار | ویژگیها |
|---|---|
| ماژولار (Modular) | پورتها قابل تعویض، تعمیر و ارتقا هستند |
| غیرماژولار (Non-Modular) | پورتها ثابت و ارزانتر، اما تعمیر سختتر |
| Loaded / Unloaded | Loaded دارای کیستونهای از پیش نصبشده، Unloaded قابل سفارشیسازی |
بر اساس تعداد پورت
| نوع پچ پنل | تعداد پورت | کاربرد |
|---|---|---|
| کوچک | ۱۲ پورت | شبکههای خانگی یا دفاتر کوچک |
| متوسط | ۲۴ پورت | رایجترین مدل در شرکتها |
| بزرگ | ۴۸ پورت یا بیشتر | مناسب مراکز داده و شبکههای گسترده |
سایر انواع
| نوع پچ پنل | ویژگی خاص | کاربرد |
|---|---|---|
| PoE (Power over Ethernet) | انتقال برق و داده از طریق یک کابل | برای تلفنهای IP، دوربینها، Access Point |
| KVM Patch Panel | کنترل چندین سرور از یک کنسول | مراکز داده |
| Feed Through / Punch Down | روشهای مختلف اتصال کابلها | برای شبکههای اترنت |
| Blank Keystone | بدون پورت آماده؛ برای نصب سفارشی | طراحی شبکههای خاص |
مقایسه پچ پنلها
| نوع پچ پنل | کاربرد اصلی | استانداردهای رایج | تعداد پورت نمونه |
|---|---|---|---|
| مسی (Ethernet) | شبکههای LAN | Cat5e, Cat6, Cat6a | ۲۴ یا ۴۸ |
| فیبر نوری | مراکز داده و WAN | LC, SC, MTP | ۱۲ تا ۴۸ |
| کواکسیال | صوتی و تصویری | – | ۸ تا ۲۴ |
| PoE | دوربین و تلفن IP | Cat5e به بالا | ۲۴ |

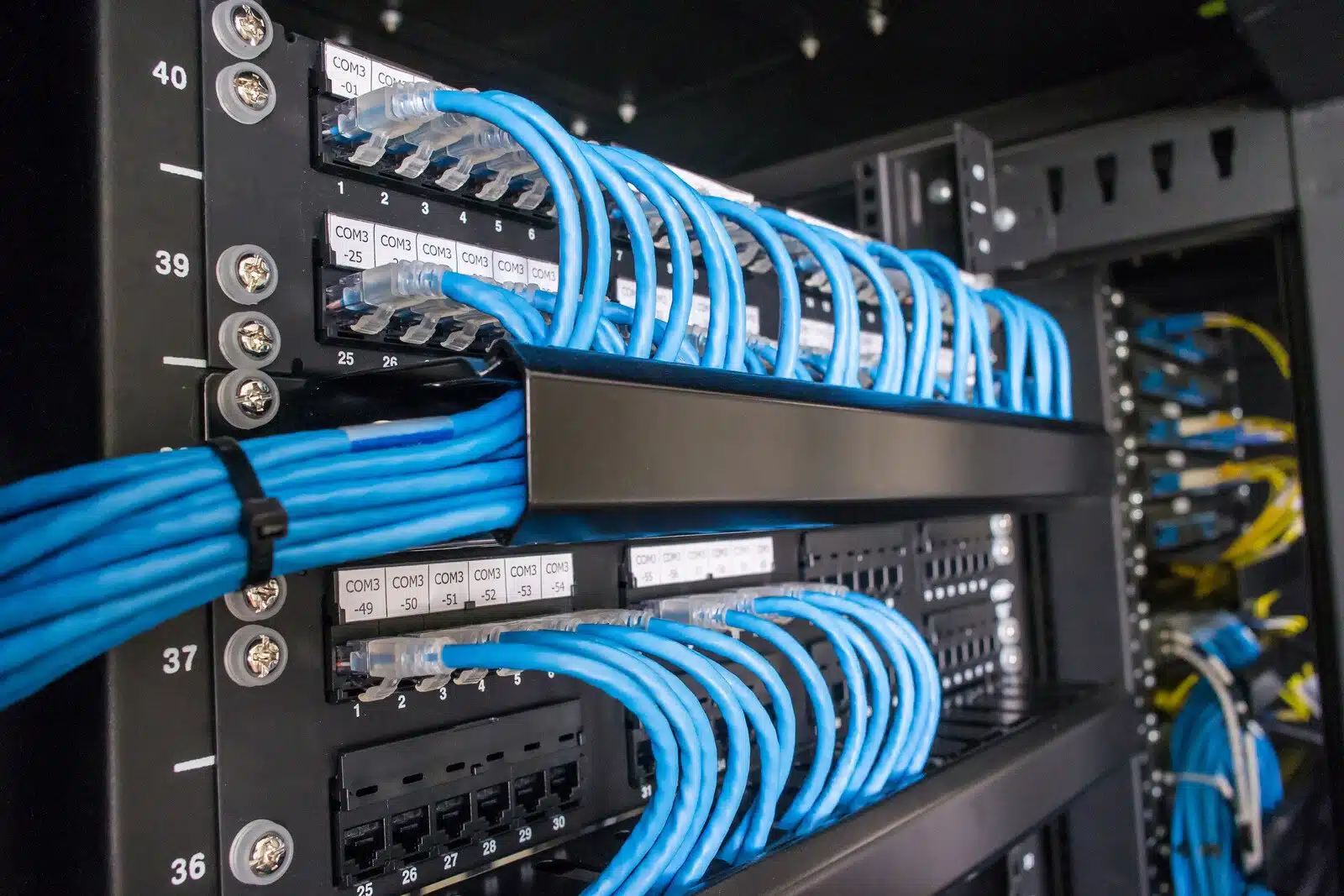

برندهای محبوب پچ پنل
در بازار، برندهای معتبر مانند لگراند (Legrand) و نگزنس (Nexans) پچ پنلهای باکیفیتی ارائه میدهند که با استانداردهای بینالمللی مانند TIA/EIA-568 و ISO/IEC 11801 سازگار هستند. این برندها به دلیل دوام، سهولت نصب و ویژگیهای مدیریتی کابل، گزینههای ایدئالی برای شبکههای حرفهای محسوب میشوند. در ادامه، نگاهی به ویژگیهای کلیدی محصولات این دو برند میاندازیم:
پچ پنل لگراند (Legrand)
لگراند یکی از رهبران جهانی در زیرساختهای شبکه است و پچ پنلهای خود را در سریهای متنوعی مانند Clarity، LCS3 و On-Q عرضه میکند.
تمام محصولات این برند معمولاً با طراحی رکمونت ۱۹ اینچی (۱U) ساخته میشوند و بر مدیریت آسان کابل و برچسبگذاری دقیق تمرکز دارند. برای اطلاعات بیشتر پیشنهاد میکنم مقاله پچ پنل لگراند چیست را مطالعه کنید.
مزایای کلیدی پچ پنل لگراند:
- نصب سریع با earthing خودکار
- پیچهای captive و cage nuts جهانی
- طراحی مطابق با رکهای استاندارد
- ایدهآل برای LAN، مراکز داده و سیستمهای صوتی/تصویری (A/V)
| مدل یا سری | ویژگیها | کاربرد |
|---|---|---|
| Clarity Angled Patch Panel | زاویهدار برای چگالی بالا، پشتیبانی از Cat6/Cat6A، مدیریت کابل عقب، برچسبگذاری جلو | مراکز داده و شبکههای پرتراکم |
| LCS3 24-Port Standard Density | پنل خالی (Unloaded) با eject سریع، هدایت نوآورانه کابلها، تا ۴۸ پورت در ۱U | ارتقاپذیر و قابل سفارشیسازی |
| 24-Port Cat6 110-Type | اتصالات طلاپوش ۵۰ میکرون، رنگبندی استاندارد 568A/B، بدنه فولادی مشکی | نصب سریع در شبکههای حرفهای |
| On-Q 48-Port Cat6 Rack-Mount | پشتیبانی از ۱۰Gbps، میله مدیریت کابل، بستهای strain relief، برچسبهای جلو | دفاتر تجاری و شبکههای خانگی پیشرفته |
| On-Q 12-Port Cat5e Wall-Mount | نصب دیواری، طراحی stand-off برای عبور کابل، سازگار با استاندارد TIA/EIA-568-B.2 | نصبهای کوچک یا خانگی |
پچ پنل نگزنس (Nexans)
نگزنس به عنوان یکی از برندهای معتبر اروپایی، در تولید سیستمهای LANmark و پچ پنلهای ماژولار Snap-In تخصص دارد. تمرکز اصلی نگزنس بر مدیریت کابل ساده، earthing آسان و سازگاری با استانداردهای Cat5e تا Cat7A است.
مزایای کلیدی پچ پنلهای نگزنس:
سیستم Auto-Connect Earthing برای اتصالات محافظدار
طراحی Clip-On برای نصب سریع بدون ابزار
پشتیبانی از انواع کابل Copper و Fiber
مناسب برای نصبهای سریع و مقیاسپذیر
| مدل یا سری | ویژگیها | کاربرد |
|---|---|---|
| Modular Snap-In Patch Panels | ۲۴ پورت با shutters محافظ، اتصال Auto-Earthing، سیستم Clip-On، کاهش ۲۵٪ زمان نصب | شبکههای سازمانی و دیتاسنتر |
| Essential-6 Series | ۲۴ یا ۴۸ پورت Cat6، ترمینیشن بالا، برچسب شفاف و پشتیبانی از کابلهای 22-24 AWG | شبکههای LAN با سرعت بالا |
| Angled / Sliding Models | طراحی زاویهدار یا کشویی برای محیطهای پرتراکم، tray کشویی برای نگهداری آسان | مراکز داده با فضای محدود |
| LANmark-OF Sliding Snap-In (Fiber) | پشتیبانی از ۱۲ تا ۲۴ آداپتور فیبر، سینی بزرگ برای splice، سازگار با Singlemode/Multimode | شبکههای فیبر نوری |
نکات نصب و خرید پچ پنل
هنگام خرید، به تعداد اتصالات، نوع اتصال (RJ45، فیبر و غیره)، عملکرد (سازگاری با دستهبندی کابلها)، روش نصب (رکمونت، دیواری) و ویژگیهایی مانند اتصالات طلاپوش، مدیریت کابل و برچسبگذاری توجه کنید. برای کسبوکارهای کوچک، ۱۲-۲۴ پورت کافی است، اما برای بزرگترها، مدلهای قابل گسترش انتخاب کنید. همچنین، نیازهای آینده را در نظر بگیرید تا از هزینههای اضافی جلوگیری شود.
نصب پچ پنل معمولاً در رکهای استاندارد انجام میشود و شامل اتصال کابلها به پورتهای عقب (مانند IDC blocks) و استفاده از کابلهای پچ برای اتصال به تجهیزات است. ابزارهایی مانند krone tool ممکن است لازم باشد.
نتیجهگیری
پچ پنل یک ابزار ضروری برای مدیریت شبکههای مدرن است که سازماندهی، انعطافپذیری و کارایی را افزایش میدهد. با انتخاب نوع مناسب بر اساس نیازهای شبکه، میتوانید از مزایای بلندمدت آن بهرهمند شوید.
