تفاوت کانکتورهای APC و UPC در چیست؟ + کدام بهتر است؟

کیفیت و پایداری شبکه‌های فیبرنوری به شدت وابسته به قطعاتی به ظاهر ساده، اما فوق‌العاده مهم، نظیر کانکتورها و فست کانکتورهای فیبر نوری است. در هنگام طراحی، نصب یا نگهداری سیستم‌های فیبر نوری، به‌ویژه برای شبکه‌های با پهنای باند بالا و حساس، دو نوع کانکتور همیشه در کانون توجه قرار دارند:  APC  و UPC.  اما واقعاً تفاوت کانکتورهای APC و UPC چیست؟

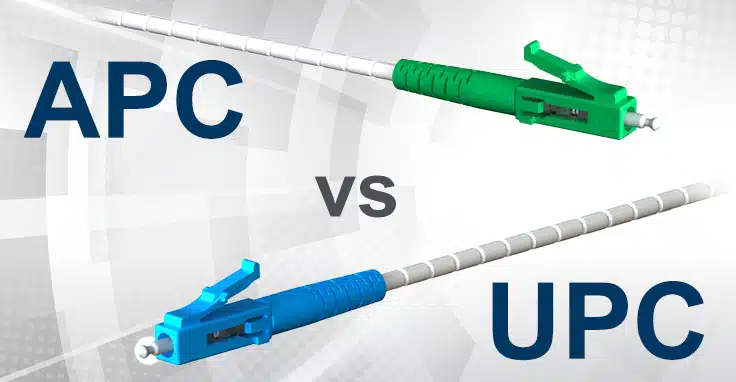

اصول کانکتورهای فیبر نوری

برای درک صحیح اینکه تفاوت کانکتورهای APC و UPC چیست؟، ابتدا باید با هدف اصلی کانکتورها و دو معیار عملکردی حیاتی در شبکه‌های نوری آشنا شویم:

همچنین بخوانید: انواع کانکتور فیبر نوری

هدف و ساختار کانکتورها

کانکتور فیبر نوری، وظیفه اتصال دقیق و موقتی دو کابل نوری به یکدیگر یا اتصال کابل به تجهیزات فعال (مانند فرستنده و گیرنده) را بر عهده دارد. کیفیت این اتصال مستقیماً بر میزان افت سیگنال تأثیر می‌گذارد. هر کانکتور شامل بخش‌های اصلی زیر است:

1. فرول (Ferrule): بخش استوانه‌ای کوچک و دقیقی (معمولاً از جنس سرامیک زیرکونیوم) که رشته فیبر نوری را در مرکز خود نگه می‌دارد و سطح انتهایی آن صیقل داده می‌شود.ش
2. بدنه کانکتور (Connector Body): قسمتی که فرول و کابل را در خود جای داده و به آداپتور یا تجهیزات متصل می‌شود.
3. گیره  (Coupling Mechanism): سازوکاری که اتصال محکم و دقیق را تضمین می‌کند؛ مانند پیچشی در کانکتورهای FC یا قفل‌شونده در LC و  SC .

افت بازگشت  (Return Loss – RL)

مهم‌ترین عامل در تعیین کیفیت کانکتورها، افت بازگشت (RL) است. هنگامی که نور از یک کانکتور عبور می‌کند، مقدار کمی از آن به دلیل ناهمخوانی سطوح اتصال، دوباره به منبع (فرستنده) باز می‌گردد. این نور برگشتی می‌تواند منبع لیزر را مختل کرده و عملکرد سیستم را کاهش دهد.

افت بازگشت، میزان توان نوری است که از نقطه اتصال به عقب بازتاب می‌یابد. این معیار به صورت یک عدد منفی است و با واحد دسی‌بل (dB) اندازه‌گیری می‌شود و هرچه این عدد بزرگ‌تر باشد، به معنی بازتاب کمتر و عملکرد بهتر کانکتور است. (به‌عنوان مثال، افت بازگشت (-60dB)  بهتر از (-40dB)  است.

افت درج  (Insertion Loss – IL)

افت درج  (IL)، میزان توان نوری است که در هنگام عبور از اتصال کانکتورها، از دست می‌رود. این افت ناشی از عواملی مانند عدم هم‌راستایی کامل فیبرها، شکاف‌های کوچک یا آلودگی است.

افت درج نیز با واحد دسی‌بل (dB) اندازه‌گیری می‌شود و هرچه این عدد کوچک‌تر باشد، به معنی افت سیگنال کمتر و عملکرد بهتر است. (به‌عنوان مثال، افت درج (0.2dB)  بهتر از (0.5dB)  است.

تفاوت کانکتورهای APC و UPC چیست؟

ریشه اصلی تفاوت بین این دو کانکتور، در روشی است که سطح انتهایی فرول سرامیکی آن‌ها (نقطه‌ای که فیبرها به هم می‌رسند) صیقل داده می‌شود. این نوع صیقل‌دهی (Polishing)، تأثیر مستقیمی بر افت بازگشت (RL) دارد و در نهایت، کاربرد کانکتور را مشخص می‌کند.

کانکتور UPC (Ultra Physical Contact)

کانکتورهای UPC نسل تکامل‌یافته کانکتورهای PC (Physical Contact) هستند. در این نوع کانکتورها، فرول کانکتور به شکل گنبد یا محدب صیقل داده می‌شود. این انحنا تضمین می‌کند که فیبرهای نوری در مرکز فرول، در تماس فیزیکی (Physical Contact)  بسیار نزدیک و تقریباً بی‌نقصی قرار بگیرند.

فرایند صیقل‌دهی  UPC، این سطح را به حالت فوق‌العاده صاف و با انحنای بسیار دقیق می‌رساند تا شکاف هوایی بین دو فیبر به حداقل برسد.

بدنه پلاستیکی این کانکتورها (بوت) در اکثر موارد به رنگ آبی یا گاهی مشکی است.

به دلیل صیقل‌دهی دقیق، کانکتورهای UPC افت بازگشت بسیار خوبی دارند که معمولاً در حدود (-50dB)  تا (-55dB)  است. این مقدار، برای اکثر شبکه‌های نوری استاندارد و کم‌سرعت، کاملاً قابل قبول است.

کانکتور APC (Angled Physical Contact)

کانکتورهای APC با یک نوآوری کلیدی برای بهبود هرچه بیشتر افت بازگشت طراحی شده‌اند:

فرول کانکتور APC با یک زاویه دقیق (حدود 8درجه) نسبت به محور فیبر صیقل داده می‌شود. این زاویه باعث می‌شود که اگر نور برگشتی در محل اتصال ایجاد شود، به جای بازتاب مستقیم به سمت منبع، به داخل پوشش (Cladding) فیبر هدایت شده و از سیستم خارج شود. این مکانیسم، بازتاب نور را به شدت کاهش می‌دهد.

بدنه پلاستیکی این کانکتورها (بوت) همیشه به رنگ سبز است. این تمایز رنگی حیاتی است زیرا اتصال اشتباه کانکتور APC به UPC می‌تواند باعث آسیب فیزیکی به فرول‌ها و افزایش شدید افت بازگشت گردد.

به لطف زاویه ۸ درجه، کانکتورهای APC به افت بازگشت فوق‌العاده‌ای دست می‌یابند، که معمولاً بهتر از (-60dB)  تا (-65dB)  است. این عملکرد، APC  را برای شبکه‌های با توان بالا و حساس به بازتاب، ایده‌آل می‌سازد.

مقایسه عملکرد کانکتورهای APC  یا UPC

در پاسخ به اینکه تفاوت کانکتورهای APC و UPC چیست؟، نه تنها در ساختار بلکه در عملکرد نیز تفاوت‌های عمیقی وجود دارد. انتخاب “بهتر” کاملاً به نوع شبکه و تجهیزات شما بستگی دارد.

مقایسه افت بازگشت  (RL)

برنده APC: کانکتورهای APC به دلیل صیقل‌دهی زاویه‌دار، به‌طور قاطع بهترین عملکرد افت بازگشت را ارائه می‌دهند. در شبکه‌هایی که نیاز به ارسال چندگانه سیگنال روی یک فیبر مانند  WDM، DWDM  دارند و یا در سیستم‌های کابل ‌تلویزیونی (CATV) و فیبر به خانه (FTTH) که از سیگنال‌های نوری آنالوگ استفاده می‌کنند، بازتاب پایین ضروری است. بازتاب زیاد می‌تواند نویز ایجاد کند و کیفیت تصویر را کاهش دهد.

مقایسه افت درج  (IL)

برنده UPC: هرچند تفاوت بسیار کم است، اما کانکتورهای UPC معمولاً به دلیل تماس فیزیکی مستقیم و عمود، افت درج کمی بهتر یا مشابه APC دارند. صیقل‌دهی زاویه‌دار در APC می‌تواند در صورت عدم هم‌راستایی بسیار دقیق، افت درج را کمی افزایش دهد. با این حال، در کانکتورهای با کیفیت بالا، این تفاوت معمولاً در حد (0.1dB)  است و تأثیر چندانی در عملکرد کلی شبکه ندارد.

حساسیت به کثیفی و نگهداری

کانکتور UPC حساسیت بالایی به ذرات گرد و غبار دارد. حتی کوچک‌ترین ذره روی سطح تماس می‌تواند شکاف هوایی ایجاد کرده و افت بازگشت را به شدت افزایش دهد.

کانکتور APC به دلیل زاویه‌دار بودن، کثیفی تأثیر کمتری بر بازتاب مستقیم نور دارد، اما کثیفی روی سطح زاویه‌دار همچنان می‌تواند افت درج را افزایش دهد. تمیز کردن کانکتورهای APC به دلیل صیقل زاویه‌دار، می‌تواند کمی دشوارتر باشد.

در پروژه‌های بزرگ  FTTH، ما به‌طور مشخص مشاهده کرده‌ایم که استفاده از کانکتورهای APC (سبز) در تجهیزات OLT و ONU، به حفظ پایداری سیگنال‌های آنالوگ ویدئویی (در صورت وجود) کمک شایانی کرده است. همچنین، در مراکز داده، زمانی که از فیبرهای سینگل مود برای مسافت‌های طولانی استفاده می‌کنید، استفاده از  APC  ریسک بازتاب‌های آزاردهنده به فرستنده‌های لیزری گران‌قیمت را به حداقل می‌رساند. همیشه به خاطر داشته باشید: هیچ‌گاه کانکتور APC و UPC را به هم وصل نکنید، مگر اینکه مطمئن باشید آن دو نوع کانکتور به طور خاص برای این منظور طراحی شده‌اند (که بسیار نادر است).

چه زمانی APC و چه زمانی UPC را انتخاب کنیم؟

انتخاب بین UPC و APC باید یک تصمیم استراتژیک بر اساس الزامات فنی سیستم باشد.

موارد کاربرد کانکتور (UPC  آبی)

کانکتور UPC معمولاً انتخاب مناسب برای شبکه‌های عمومی‌تر و کم‌حساسیت است:

1. شبکه ‌های کامپیوتری و اترنت نوری: در شبکه‌های محلی (LAN) که از سیگنال‌های دیجیتال استفاده می‌کنند، سطح بازتاب (-50dB) کاملاً کافی است.
2. اتصالات تجهیزات تست:  بسیاری از تجهیزات اندازه‌گیری و تست (مانند OTDR) از پورت‌های UPC استفاده می‌کنند.
3. شبکه‌ های کوتاه ‌برد: در محیط‌هایی مانند مراکز داده با فیبرهای چندحالته (Multi-Mode)  که بازتاب تأثیر کمتری دارد.
4. قیمت و سادگی: در جایی که قیمت مهم است و الزامات RL بالا وجود ندارد، UPC به دلیل سادگی ساخت، ارزان‌تر است.

موارد کاربرد کانکتور (APC  سبز)

کانکتور APC برای سناریوهای با عملکرد بالا و حساسیت شدید به بازتاب، ضروری است:

1. سیستم ‌های فیبر به خانه  (FTTH/GPON/EPON): به ‌ویژه در اتصالات بیرونی و پسیو که بازتاب باید به حداقل برسد تا سیگنال‌های پخشی و چندگانه مختل نشود.
2. شبکه ‌های CATV تلویزیون کابلی: به دلیل استفاده از سیگنال‌های نوری آنالوگ که فوق‌العاده به بازتاب حساس هستند.
3. شبکه ‌های با طول موج ‌های چندگانه   (WDM/DWDM): در این سیستم‌ها، بازتاب یک طول موج می‌تواند با طول موج دیگر تداخل ایجاد کند. RL بالای APC، پایداری این سیستم‌ها را تضمین می‌کند.
4. کاربردهای لیزری با توان بالا : برای جلوگیری از آسیب دیدن منبع لیزری، بازتاب پایین ضروری است.

نگهداری و تطابق استانداردهای کانکتور

مهم‌ترین نکته در استفاده از هر دو نوع کانکتور، رعایت اصول بهداشتی و استاندارد است:

1. تمیزکاری دقیق: صرف نظر از اینکه کانکتور شما UPC یا APC باشد، کثیفی بزرگ‌ترین قاتل عملکرد است. استفاده از ابزارهای تمیزکننده اختصاصی فیبر نوری (مانند سواب‌های مخصوص یا قلم‌های پاک‌کننده) ضروری است.
2. تطبیق رنگ: همیشه به خاطر داشته باشید: آبی (UPC) به آبی و سبز (APC) به سبز متصل می‌شود. هرگز این دو نوع کانکتور را به‌طور مستقیم به یکدیگر وصل نکنید.
3. استانداردهای صنعت: در حال حاضر، APC به دلیل عملکرد RL برتر، به‌ویژه در زیرساخت‌های مخابراتی جدید و FTTH، به‌طور فزاینده‌ای به استاندارد طلایی تبدیل شده است. هنگام خرید تجهیزات جدید، مطمئن شوید که پورت‌های آن‌ها با نوع کانکتور کابل‌های شما تطابق دارند.

در نهایت، درک اینکه تفاوت کانکتورهای APC و UPC چیست؟ به معنای تشخیص تفاوت بین صیقل مسطح (UPC) و صیقل زاویه‌دار (APC) و درک تأثیر این موضوع بر افت بازگشت (RL) است. این دانش به شما این قدرت را می‌دهد که زیرساخت نوری خود را با بالاترین کارایی و پایداری طراحی و اجرا کنید.

جمع‌بندی

ما در این مقاله به تفصیل به سوال کلیدی تفاوت کانکتورهای APC و UPC چیست؟ پرداختیم و مشخص شد که این تفاوت عمدتاً در زاویه صیقل فرول خلاصه می‌شود: UPC  با صیقل عمود (آبی رنگ) برای عملکرد خوب در افت بازگشت RL حدود (-50dB)  و APC با صیقل ۸ درجه زاویه‌دار (سبز رنگ) برای عملکرد فوق‌العاده در افت بازگشت بهتر از (-60dB).

1. اگر شبکه شما نیازمند تحمل بازتاب بسیار پایین است (مانند CATV یا DWDM)  یا در حال توسعه زیرساخت FTTH هستید، APC  سبز انتخاب برتر و ضروری شماست.
2. اگر شبکه شما یک LAN استاندارد، ساده و با مسافت‌های کوتاه‌تر است و هدف، کاهش هزینه است، UPC  آبی کاملاً کافی خواهد بود.

امیدواریم این تحلیل جامع، دیدگاه فنی شما را تقویت کرده باشد. اکنون که با درک عمیق این مفاهیم کلیدی مسلح شده‌اید، آماده‌اید تا بهترین تصمیمات را برای بهینه‌سازی شبکه‌های فیبر نوری خود بگیرید. آیا در پروژه‌های خود با چالش‌های خاصی در زمینه تطابق کانکتورها مواجه شده‌اید؟

سؤالات متداول در مورد فست کانکتور فیبر

1. آیا می‌توان کابل APC را به تجهیزات UPC متصل کرد؟

خیر، اکیداً توصیه نمی‌شود. اتصال کابل APC (زاویه‌دار) به پورت UPC (عمود) در تجهیزات فعال، باعث عدم تطابق فیزیکی شدید و ایجاد شکاف هوایی می‌شود که به شدت افت بازگشت (RL) و افت درج (IL) را افزایش می‌دهد. در بسیاری موارد، این کار می‌تواند باعث آسیب فیزیکی دائمی به فرول‌های کانکتور یا پورت تجهیزات فعال گردد و عملکرد شبکه را مختل کند.

2. چگونه می‌توانم کانکتور APC را از UPC تشخیص دهم؟

ساده‌ترین و مطمئن‌ترین راه برای تشخیص، توجه به رنگ روکش پلاستیکی انتهایی کانکتور (پوت بوت) است. کانکتورهای APC همیشه به رنگ سبز هستند، در حالی که کانکتورهای UPC معمولاً به رنگ آبی (و گاهی اوقات مشکی) هستند. در صورت شک، باید سطح صیقل فرول را با استفاده از میکروسکوپ فیبر نوری بررسی کرد تا زاویه ۸ درجه APC یا سطح گنبدی UPC تأیید شود.

3. افت بازگشت (RL) در کانکتورها باید چقدر باشد تا شبکه به خوبی کار کند؟

این عدد به نوع شبکه بستگی دارد. برای شبکه‌های اترنت و دیجیتال  (UPC)، RL  بالای (-50dB)  قابل قبول است. اما در شبکه‌های حساس مانند FTTH و CATV یا سیستم‌های DWDM که از APC استفاده می‌کنند، RL باید بهتر از (-60dB)  باشد تا بازتاب کمترین تأثیر را بر کیفیت سیگنال داشته باشد. هرچه این عدد بزرگ‌تر (عدد منفی کمتر) باشد، بهتر است.

4. آیا کانکتورهای APC و UPC در همه انواع کانکتورها (مانند LC, SC) وجود دارند؟

بله. روش‌های صیقل‌دهی APC و UPC به نوع بدنه کانکتور (Form Factor)  بستگی ندارند. شما می‌توانید هر دو نوع APC و UPC را در مدل‌های مختلف کانکتور از جمله SC (Standard Connector)، LC (Lucent Connector)، FC (Ferrule Connector)  و ST (Straight Tip) پیدا کنید. تفاوت تنها در زاویه صیقل فرول و رنگ بوت است.
