در نظارت تصویری، گرایش به سمت سیستم‌های تحت شبکه (IP Camera) روز به روز بیشتر می‌شود، اما میلیون‌ها دوربین مداربسته آنالوگ (CCTV) همچنان در حال سرویس‌دهی هستند. اینجاست که چالش کابل‌کشی پیش می‌آید. سیستم‌های آنالوگ به طور سنتی از کابل کواکسیال (Coaxial Cable) برای انتقال سیگنال ویدئویی استفاده می‌کنند. این کابل‌ها ضخیم، انعطاف‌ناپذیر و پرهزینه هستند، به خصوص در پروژه‌های بزرگ.
از سوی دیگر، کابل‌های شبکه اترنت (Ethernet) یا Cat5e/Cat6، به دلیل استاندارد بودن، فراوانی، قیمت مناسب و سهولت نصب، محبوبیت فوق‌العاده‌ای دارند. اینجاست که سوال کلیدی و مهم برای بسیاری از نصابان و کاربران مطرح می‌شود: آیا می‌توان از کابل شبکه برای دوربین آنالوگ استفاده کرد؟ این پرسش نه تنها یک دغدغه فنی، بلکه یک راهکار اقتصادی برای بهینه‌سازی کابل‌کشی زیرساخت‌های موجود است. در این مقاله جامع، ما به صورت تخصصی این امکان را بررسی می‌کنیم و نحوه استفاده از کابل شبکه برای دوربین آنالوگ را با جزئیات کامل شرح می‌دهیم.
تفاوت‌های انتقال سیگنال کابل کواکسیال و کابل شبکه
برای درک چگونگی جایگزینی، ابتدا باید با تفاوت‌های بنیادین این دو نوع کابل در نحوه انتقال سیگنال آشنا شویم.
کابل‌های کواکسیال (مانند RG59 که استاندارد دوربین‌های آنالوگ است) برای انتقال سیگنال‌های نامتعادل طراحی شده‌اند. در این نوع انتقال، سیگنال ویدئویی از طریق هادی مرکزی منتقل می‌شود و هادی بیرونی (شیلد) وظیفه محافظت از سیگنال در برابر نویز و بازگشت جریان را بر عهده دارد.
این ساختار دارای امپدانس ۵۰ یا ۷۵ اهم است و در برابر تداخلات فرکانس‌های بالا عملکرد نسبتاً خوبی دارد. با این حال، به دلیل استفاده از یک هادی مرکزی، در فواصل طولانی، سیگنال دچار تضعیف (Attenuation) می‌شود و کیفیت تصویر افت می‌کند. همچنین، هزینه بالا و ضخامت زیاد، کار با آن را دشوار می‌سازد.
کابل شبکه (UTP) و انتقال سیگنال متعادل (Balanced)
کابل‌های شبکه (مانند Cat5e یا Cat6) که برای انتقال داده‌های دیجیتال در شبکه‌های اترنت طراحی شده‌اند، از سیم‌های مسی زوج به هم تابیده (Twisted Pair) استفاده می‌کنند. این کابل‌ها سیگنال را به صورت متعادل (Balanced) منتقل می‌کنند.
در انتقال متعادل، سیگنال ویدئویی به دو سیم با پلاریته (قطبیت) مخالف تقسیم می‌شود. این زوج‌های به هم تابیده نه تنها برای انتقال داده طراحی شده‌اند، بلکه با استفاده از خاصیت پیچش، نویز الکترومغناطیسی وارد شده را حذف می‌کنند (Common-Mode Rejection). امپدانس این کابل‌ها معمولاً ۱۰۰ اهم است و سیگنال آنالوگ دوربین مداربسته به طور مستقیم نمی‌تواند به خوبی در این زیرساخت استاندارد منتقل شود.
استفاده از کابل شبکه برای دوربین آنالوگ با مبدل‌های بالون (Video Balun)
با توجه به تفاوت‌های فنی ذکر شده، پاسخ به سوال “استفاده از کابل شبکه برای دوربین آنالوگ” مثبت است، اما نیازمند یک جزء حیاتی است: مبدل بالون (Balun). بدون این مبدل، اتصال مستقیم سیگنال آنالوگ به کابل شبکه غیرممکن است.
بالون چیست و چگونه کار می‌کند؟
کلمه Balun مخفف “Balanced/Unbalanced” (متعادل/نامتعادل) است. وظیفه اصلی این دستگاه تطبیق دو نوع سیگنال و امپدانس مختلف با یکدیگر است:
- تبدیل سیگنال نامتعادل آنالوگ (کواکسیال ۷۵ اهم) به سیگنال متعادل (شبکه ۱۰۰ اهم).
- ارسال سیگنال متعادل ویدئویی روی زوج‌های به هم تابیده کابل شبکه.
بالون در هر دو سر کابل (در سمت دوربین و سمت دستگاه ضبط DVR) نصب می‌شود. بالون در سمت دوربین، سیگنال نامتعادل ویدئویی را از خروجی BNC دوربین دریافت کرده و آن را به یک جفت سیم متعادل تبدیل می‌کند. در سمت DVR، یک بالون دیگر سیگنال متعادل را دوباره به سیگنال نامتعادل BNC تبدیل کرده و به ورودی دستگاه DVR متصل می‌نماید.

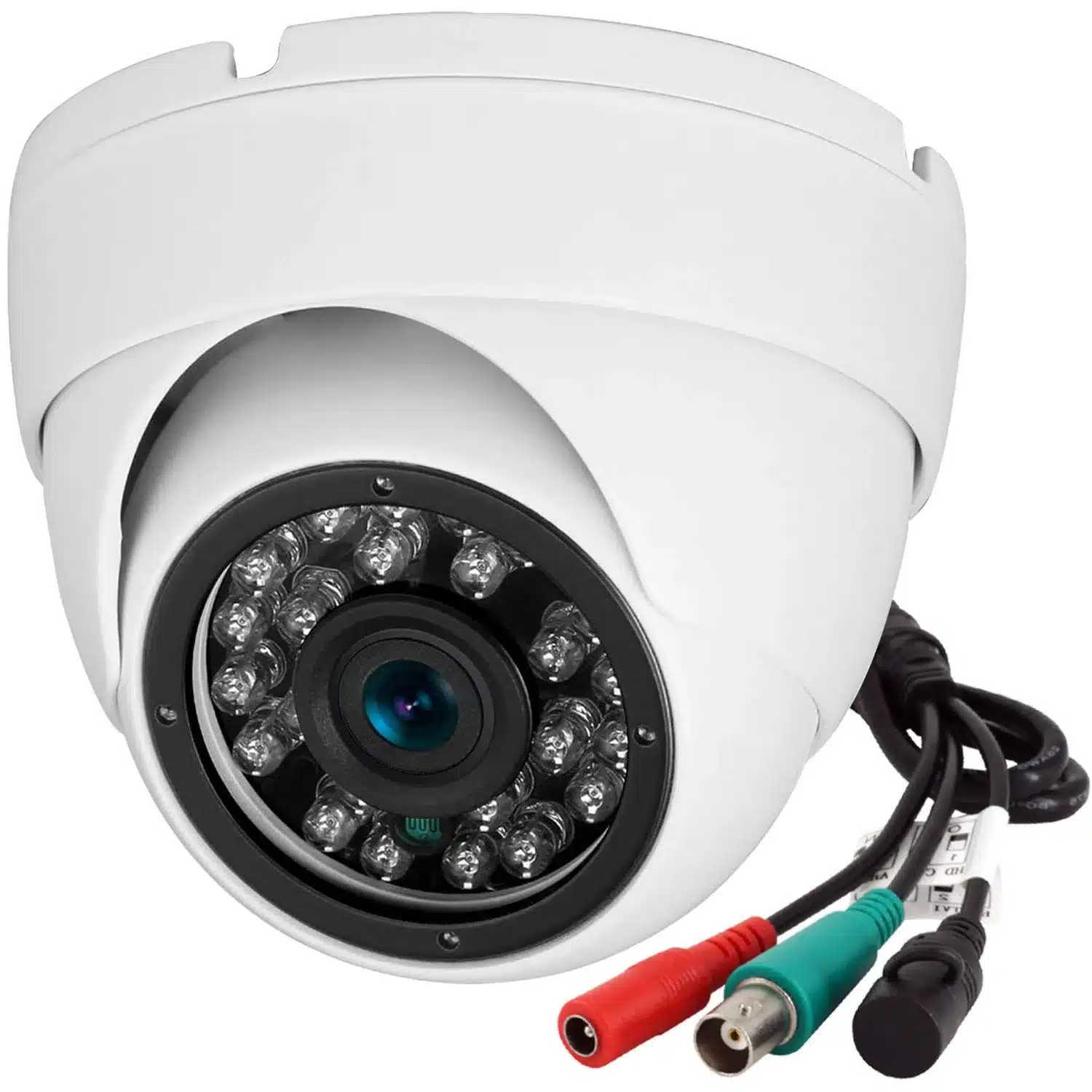

مزایای استفاده از بالون در سیستم‌های آنالوگ
کاهش هزینه‌ها: کابل‌های Cat5e یا Cat6 به طور قابل توجهی ارزان‌تر از کابل کواکسیال با کیفیت بالا هستند.
کابل شبکه Cat5/Cat6 دارای چهار زوج سیم (هشت سیم) است. از این چهار زوج، می‌توان یک زوج را برای انتقال ویدئو، یک زوج را برای انتقال برق (Power)، و زوج‌های باقیمانده را برای انتقال داده‌های کنترل PTZ (در صورت وجود) یا حتی ویدئوی دوربین‌های دیگر به کار برد. این قابلیت، مدیریت کابل را بسیار ساده‌تر می‌کند.
استفاده از کابل شبکه برای دوربین آنالوگ با بالون، می‌تواند برد انتقال سیگنال را به شدت افزایش دهد. کابل کواکسیال در حدود ۳۰۰ متر دچار افت کیفیت می‌شود، اما بالون‌های اکتیو (فعال) می‌توانند سیگنال ویدئویی را تا بیش از ۱۰۰۰ متر بدون افت کیفیت ارسال کنند.
در پروژه‌های صنعتی و کارخانجات بزرگ که فاصله دوربین تا DVR زیاد بود، ما (نصابان) با استفاده از بالون‌های با کیفیت و کابل شبکه Cat6 توانستیم کابل‌کشی را تمیزتر و در مسافت‌های طولانی‌تر از کابل کواکسیال به انجام برسانیم، بدون اینکه نگران نویز یا افت سیگنال باشیم.
انواع بالون‌های ویدئویی
بالون‌ها به دو دسته اصلی تقسیم می‌شوند که هر کدام برای محیط‌ها و فواصل مختلف مناسب هستند.
بالون‌های پسیو (Passive Baluns)
بالون‌های پسیو یا غیرفعال، نیازی به منبع تغذیه خارجی ندارند. این بالون‌ها عمدتاً از اجزای الکترونیکی ساده و مدار چاپی تشکیل شده‌اند و تنها وظیفه تطبیق امپدانس و تبدیل سیگنال را بر عهده دارند.
ایده‌آل برای مسافت‌های کوتاه تا متوسط. برای دوربین‌های آنالوگ با کیفیت استاندارد (SD) معمولاً تا حدود ۴۰۰ متر و برای دوربین‌های جدید آنالوگ با کیفیت بالا (HD-TVI, HD-CVI, AHD) تا حدود ۲۰۰ تا ۳۰۰ متر عملکرد مناسبی دارند. در فواصل طولانی، به دلیل عدم تقویت سیگنال، احتمال بروز نویز و افت کیفیت تصویر وجود دارد.
بالون‌های اکتیو (Active Baluns)
بالون‌های اکتیو یا فعال دارای تقویت‌کننده سیگنال (Amplifier) هستند و به همین دلیل نیازمند منبع تغذیه (معمولاً ۱۲ ولت DC) هستند.
ضروری برای مسافت‌های طولانی. این بالون‌ها می‌توانند سیگنال ویدئویی دوربین‌های آنالوگ را تا ۱۰۰۰ تا ۱۵۰۰ متر بدون هیچگونه افت کیفیتی منتقل کنند. تقویت سیگنال در سمت دوربین و همچنین دریافت و بازسازی آن در سمت DVR، تضمین‌کننده کیفیت تصویر است.
هنگام استفاده از کابل شبکه برای دوربین آنالوگ در مسافت‌های بسیار طولانی، توجه داشته باشید که علاوه بر تأمین برق بالون، باید افت ولتاژ در مسیر طولانی را برای تغذیه خود دوربین نیز در نظر بگیرید.
انتقال برق و ویدئو (PoC/PoE) در سیستم آنالوگ
برخی از بالون‌های پیشرفته این امکان را فراهم می‌کنند که علاوه بر سیگنال ویدئویی، برق دوربین را نیز از طریق همان کابل شبکه (مانند سیستم PoE در شبکه‌های IP، اما با مکانیزم متفاوت) ارسال کنند. این تکنیک PoC (Power over Coaxial) یا در این مورد خاص PoC over UTP نامیده می‌شود و با حذف نیاز به کابل برق مجزا، نصب را به شدت ساده می‌کند.
نکات فنی و عملی در کابل‌کشی و اجرای تکنیک بالون
برای موفقیت در استفاده از کابل شبکه، رعایت جزئیات فنی و توجه به راهنمای نصب دوریین مدار بسته بسیار مهم است.
انتخاب نوع کابل شبکه
همیشه از کابل‌های شبکه مسی با کیفیت بالا استفاده کنید.
Cat5e یا Cat6: کابل‌های Cat6 به دلیل تابیدگی محکم‌تر زوج‌ها، محافظت بهتری در برابر تداخلات ارائه می‌دهند و برای مسافت‌های طولانی‌تر ترجیح داده می‌شوند.
مس خالص (Pure Copper): از کابل‌های CCA (Copper Clad Aluminum – آلومینیوم با روکش مس) اکیداً خودداری کنید. این کابل‌ها مقاومت الکتریکی بالاتری دارند و باعث افت شدید سیگنال ویدئویی و ولتاژ برق ارسالی می‌شوند که در نتیجه، تصویر دچار نویز و قطع و وصل می‌شود.
استاندارد سیم‌کشی (Wiring Standard)
برای استفاده از کابل شبکه برای دوربین آنالوگ، شما فقط نیاز به یک زوج سیم برای ویدئو دارید. معمولاً زوج‌های نارنجی و سبز یا آبی و قهوه‌ای برای این کار استفاده می‌شوند.
استفاده از یک زوج سیم برای ویدئو: یک زوج سیم (مثلاً نارنجی و نارنجی/سفید) را برای انتقال سیگنال ویدئویی به بالون متصل کنید.
استفاده از زوج‌های باقیمانده برای برق: زوج‌های دیگر می‌توانند برای انتقال برق دوربین (۱۲ ولت DC) استفاده شوند. توصیه می‌شود برای برق، دو زوج سیم (چهار سیم) را به صورت موازی استفاده کنید تا افت ولتاژ به حداقل برسد، به ویژه در فواصل متوسط تا طولانی.
مدیریت نویز و تداخلات
نویز بزرگترین دشمن کیفیت تصویر در دوربین‌های آنالوگ است.
دوری از کابل‌های برق: کابل شبکه نباید موازی با کابل‌های برق فشار قوی یا سیم‌کشی‌های برق شهری اجرا شود. حداقل فاصله توصیه شده حدود ۳۰ سانتی‌متر است. تداخل الکترومغناطیسی می‌تواند تصویر دوربین را خط‌دار و مواج کند.
اتصال محکم: اطمینان حاصل کنید که اتصالات سیم‌ها به بالون‌ها و همچنین اتصال بالون‌ها به دوربین و DVR، کاملاً محکم و استاندارد باشد. هرگونه شل بودن می‌تواند به عنوان یک آنتن برای جذب نویز عمل کند.
محدودیت‌ها و ملاحظات استفاده از کابل شبکه برای آنالوگ
با وجود مزایای فراوان، استفاده از کابل شبکه برای دوربین آنالوگ محدودیت‌هایی نیز دارد که باید قبل از اجرای پروژه مورد توجه قرار گیرند.
افت ولتاژ (Voltage Drop) هنگام ارسال برق
بزرگترین چالش، ارسال برق ۱۲ ولت DC برای تغذیه دوربین از طریق کابل شبکه است. مقاومت ذاتی سیم‌های نازک کابل شبکه (معمولاً ۲۴AWG) باعث می‌شود که ولتاژ در فواصل طولانی به شدت افت کند.
راهکار عملی: شما (نصابان) باید از فرمول‌های محاسبه افت ولتاژ استفاده کنید یا از منابع تغذیه با ولتاژ خروجی بالاتر (مانند ۱۳.۵ یا ۱۴ ولت) در سمت DVR استفاده نمایید تا ولتاژ مورد نیاز دوربین (معمولاً ۱۲ ولت) در انتهای مسیر تأمین شود. اگر فاصله بسیار زیاد است، بهتر است برق دوربین را به صورت محلی در نزدیکی خود دوربین تأمین کنید.
پشتیبانی از کیفیت‌های بالای HD-CVI/TVI/AHD
دوربین‌های آنالوگ نسل جدید (Turbo HD, HDCVI) که تصاویر مگاپیکسلی ارائه می‌دهند، سیگنال آنالوگ با فرکانس بسیار بالاتری تولید می‌کنند.
انتقال این سیگنال‌های پرسرعت از طریق کابل شبکه نیازمند بالون‌های ویدئویی بسیار باکیفیت و تخصصی است که به طور خاص برای پشتیبانی از فرمت‌های HD طراحی شده‌اند. استفاده از بالون‌های قدیمی یا ارزان قیمت در این سیستم‌ها، قطعاً منجر به افت شدید رزولوشن و تاری تصویر خواهد شد.
جمع‌بندی
در نهایت، پاسخ به سؤال محوری “آیا می‌توان از کابل شبکه برای دوربین آنالوگ استفاده کرد؟” یک بلی قاطع است، به شرطی که از ابزار فنی صحیح یعنی مبدل‌های بالون (Balun) استفاده شود. تکنیک استفاده از کابل شبکه برای دوربین آنالوگ، نه تنها یک ترفند، بلکه یک روش استاندارد و هوشمندانه در صنعت CCTV است که مزایای متعددی از جمله کاهش هزینه، سادگی نصب و افزایش چشمگیر برد انتقال سیگنال را به همراه دارد.
موفقیت در این روش وابسته به دو عامل اصلی است: انتخاب کابل شبکه مسی با کیفیت (Cat6 توصیه می‌شود) و استفاده از بالون‌های متناسب با مسافت و کیفیت تصویر دوربین شما (بالون‌های اکتیو برای فواصل طولانی و بالون‌های HD برای دوربین‌های مگاپیکسلی).
با رعایت دقیق نکات فنی و اجتناب از کابل‌های CCA و بالون‌های نامرغوب، می‌توانید زیرساخت نظارتی آنالوگ خود را با کارایی بالا و هزینه‌ای بهینه راه‌اندازی کنید.
اکنون نوبت شماست: آیا تجربه اجرای پروژه با استفاده از کابل شبکه برای دوربین آنالوگ را داشته‌اید؟ کدام نوع بالون (اکتیو یا پسیو) در پروژه شما بهترین نتیجه را به همراه داشته است؟ نظرات و تجربیات خود را در بخش کامنت‌ها با ما و دیگر متخصصان به اشتراک بگذارید.
سؤالات متداول
- آیا استفاده از کابل شبکه Cat6 الزامی است یا Cat5e نیز کافی است؟
کابل Cat5e برای فواصل کوتاه تا متوسط (زیر ۳۰۰ متر) برای استفاده از کابل شبکه برای دوربین آنالوگ کافی است، به خصوص با بالون‌های پسیو. اما برای فواصل طولانی‌تر و همچنین برای انتقال سیگنال‌های باکیفیت HD (مانند HD-CVI و HD-TVI) یا در محیط‌های پرنویز، کابل Cat6 به دلیل تابیدگی بهتر و کاهش تداخلات، عملکرد پایدارتر و برتری دارد. در هر صورت، استفاده از کابل مس خالص (Pure Copper) از هر دو نوع ضروری است.
- بالون اکتیو بهتر است یا بالون پسیو؟
انتخاب بین بالون اکتیو و پسیو به مسافت بستگی دارد. بالون‌های پسیو ارزان‌تر هستند و برای مسافت‌های کوتاه (زیر ۳۰۰-۴۰۰ متر) مناسب‌اند و نیازی به برق ندارند. بالون‌های اکتیو دارای تقویت‌کننده هستند، برای مسافت‌های طولانی (بالای ۶۰۰ متر تا بیش از ۱۰۰۰ متر) ایده‌آل هستند و کیفیت تصویر را بدون افت حفظ می‌کنند، اما نیاز به منبع تغذیه جداگانه دارند.
- چگونه می‌توانم برق دوربین را هم از طریق کابل شبکه تأمین کنم؟
این کار با استفاده از زوج‌های اضافی کابل شبکه امکان‌پذیر است. شما یک یا دو زوج سیم باقیمانده از کابل شبکه (به جز زوج استفاده شده برای ویدئو) را برای انتقال برق ۱۲ ولت DC استفاده می‌کنید. توجه داشته باشید که در فواصل طولانی، به دلیل افت ولتاژ، باید ولتاژ بالاتری را در سمت منبع تغذیه (DVR) اعمال کنید یا از یک منبع تغذیه قوی‌تر و مجزا در نزدیکی دوربین استفاده کنید.
- آیا بالون کیفیت تصویر را کاهش می‌دهد؟
بالون‌های با کیفیت بالا که به درستی نصب شوند، نباید به صورت محسوسی کیفیت تصویر را کاهش دهند. در واقع، بالون‌های اکتیو می‌توانند با تقویت سیگنال در فواصل طولانی، حتی به بهبود کیفیت تصویر نسبت به کابل‌کشی ضعیف کواکسیال کمک کنند. کاهش کیفیت معمولاً ناشی از استفاده از بالون‌های نامرغوب، کابل‌های CCA یا عدم تطابق بالون با فرمت HD دوربین است.
