پچ کورد فیبرنوری یکی از اجزای کلیدی شبکههای نوری به شمار میرود. این ابزار نه تنها اتصالات سریع و مطمئن را فراهم میکند، بلکه با قابلیتهای پیشرفته خود، شبکههای مدرن را به سطوح بالاتری از کارایی میرساند.
پچ کورد فیبرنوری چیست؟
پچ کورد فیبرنوری، که با نامهای پچ کیبل نوری، جامپر فیبر، فیبر پچ کابل یا فیبر جامپر نیز شناخته میشود، یک کابل فیبرنوری کوتاه است که در دو انتهای آن کانکتورهای مخصوص نصب شده است. این کابلها از رشتههای شیشهای یا پلاستیکی شفاف (هسته) تشکیل شدهاند که سیگنالهای نوری را برای انتقال دادهها حمل میکنند. برخلاف کابلهای مسی، پچ کوردهای نوری قادر به انتقال حجم عظیمی از دادهها با سرعت بالا، بدون تداخل الکترومغناطیسی و با کمترین تضعیف سیگنال هستند. طول آنها معمولاً از ۰.۵ متر تا چند ده متر متغیر است و طراحیشان برای نصب آسان بدون ابزار پیچیده است.
پچ کورد فیبرنوری برای اتصال تجهیزات شبکه مانند سوئیچ شبکه، روترها، سرورها، پچ پنلها، دستگاههای مخابراتی و حتی تجهیزات تست نوری استفاده میشود. همچنین، تفاوت آن با فیبر پیگتیل (Pigtail) این است که پیگتیل فیبر نوری تنها یک انتها کانکتور دارد و برای اتصال جوشی در جعبههای توزیع نوری (ODF) مناسب است، در حالی که پچ کورد برای اتصالات آماده و سریع طراحی شده است.
مزایای پچ کورد فیبرنوری
پچ کوردهای فیبرنوری نسبت به گزینههای مسی برتریهای چشمگیری دارند:
| ویژگی | فیبر نوری | کابل مسی |
|---|---|---|
| سرعت و پهنای باند | سینگل مود تا ۴۰۰Gbps / مالتی مود تا ۱۰۰Gbps | حداکثر ۱۰Gbps |
| فاصله انتقال | سینگل مود تا ۱۶۰km / مالتی مود تا ۵۵۰m | معمولاً تا ۱۰۰m |
| مقاومت در برابر نویز | مصون از EMI و RFI، مناسب برای محیطهای صنعتی و حساس | بهشدت آسیبپذیر در برابر نویز و تداخل |
| امنیت انتقال | شنود سختتر، تضعیف سیگنال پایین | امکان شنود و افت کیفیت بیشتر |
| اندازه و وزن | بسیار سبک و باریک (هسته به اندازه تار مو) | ضخیمتر و سنگینتر |
| دوام و استحکام | تقویت با Kevlar (۵ برابر قویتر از فولاد)، مقاوم در برابر لرزش و آبوهوا | در برابر کشش و ضربه محدودتر |
| مصرف انرژی | کمتر، مقرونبهصرفه در بلندمدت | مصرف بیشتر و هزینه نگهداری بالاتر |
| تأخیر (Latency) | بسیار پایین، مناسب برای بارهای داده سنگین | بیشتر |
| انعطافپذیری و نصب | انعطافپذیر، قابلیت جایگزینی راحت بدون تغییر تجهیزات | انعطاف کمتر، محدود در توسعه |
| نقاط ضعف | حساس به خمیدگی شدید، گرد و غبار و آسیب فیزیکی | مقاومتر در برابر ضربه ولی محدود در عملکرد |
انواع پچ کورد فیبرنوری
پچ کوردهای فیبرنوری بر اساس چندین معیار دستهبندی میشوند، که شامل انواع استاندارد و ویژه میشود:

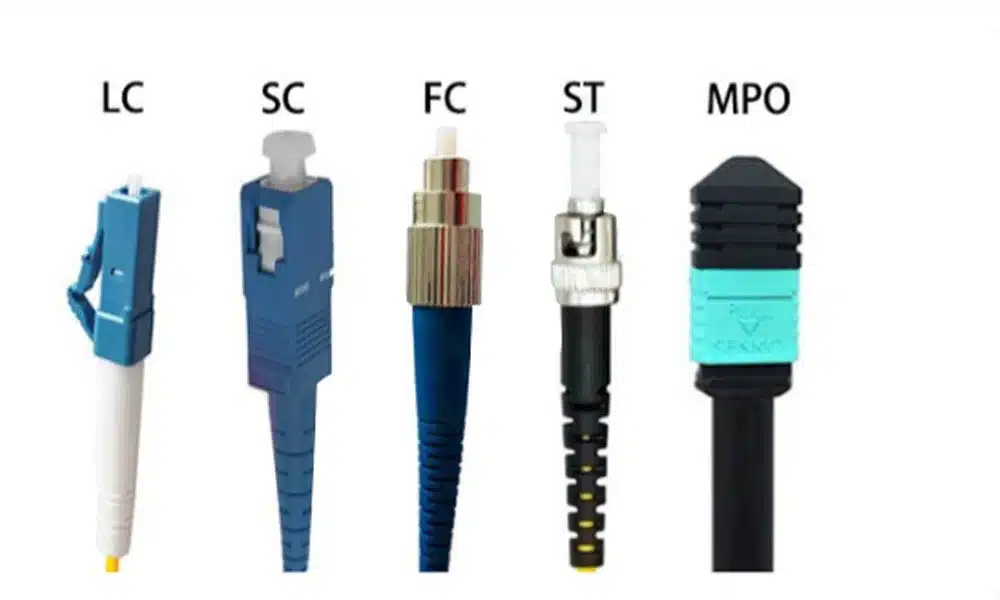

۱. دستهبندی بر اساس نوع کانکتور
| نوع کانکتور | ویژگیها | کاربرد |
|---|---|---|
| LC | فرول ۱.۲۵ میلیمتری، کوچک، مکانیسم فشار-کشش | دیتاسنترها، فضاهای پرتراکم |
| SC | فرول ۲.۵ میلیمتری، اقتصادی و بادوام، تا ۱۰۰۰ چرخه | مخابرات، شبکهها |
| ST | مدل قدیمی، سرنیزهای | شبکههای محلی قدیمی |
| FC | فلزی، پیچشی، مقاوم در برابر لرزش | صنایع سنگین |
| MTRJ، E2000، MU، MPO/MTP | ظرفیت بالا (تا ۲۴ فیبر)، درپوش خودکار | شبکههای پرظرفیت |
| MDC | سه برابر چگالی LC | دیتاسنترهای مدرن |
| LX.5 | دو برابر چگالی SC | کاربردهای پرتراکم |
| SMA، D80 | برای قدرت بالا (تا ۶۰۰ وات لیزر) | لیزرهای صنعتی |

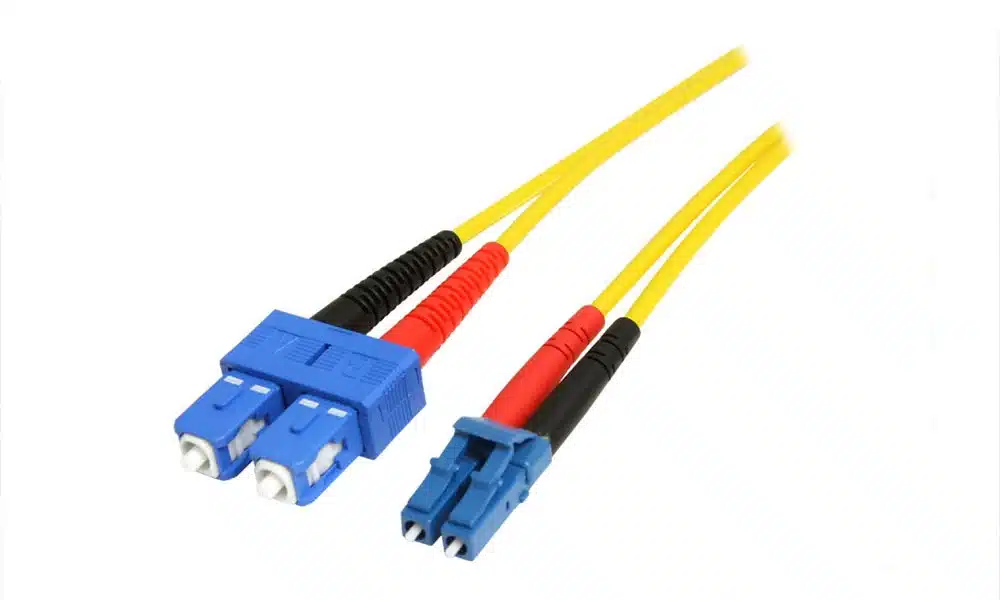

۲. دستهبندی بر اساس حالت انتقال (Mode)
| نوع | هسته | رنگ روکش | کاربرد |
|---|---|---|---|
| Single Mode (SM) | ۸-۱۰ میکرون | زرد | فواصل طولانی (OS1 داخل ساختمان / OS2 مسافتهای بلند) |
| Multi Mode (MM) | ۵۰ یا ۶۲.۵ میکرون | نارنجی، آبی روشن، بنفش، لیمویی | فواصل کوتاهتر، دیتاسنترها |
جدول مقایسه مالتی مود (MM):
| نوع | پهنای باند (MHz/km) | حداکثر فاصله در ۱۰Gbps (متر) | رنگ روکش | کاربرد |
|---|---|---|---|---|
| OM1 | ۲۰۰ | ۳۳ | نارنجی | شبکههای قدیمی |
| OM2 | ۵۰۰ | ۸۲ | نارنجی | شبکههای قدیمی |
| OM3 | ۲۰۰۰ | ۳۰۰ | آبی روشن | دیتاسنترها |
| OM4 | ۴۷۰۰ | ۵۵۰ | بنفش | سرعتهای بالا |
| OM5 | ۲۸۰۰۰ | ۴۴۰ | لیمویی | شبکههای آینده |

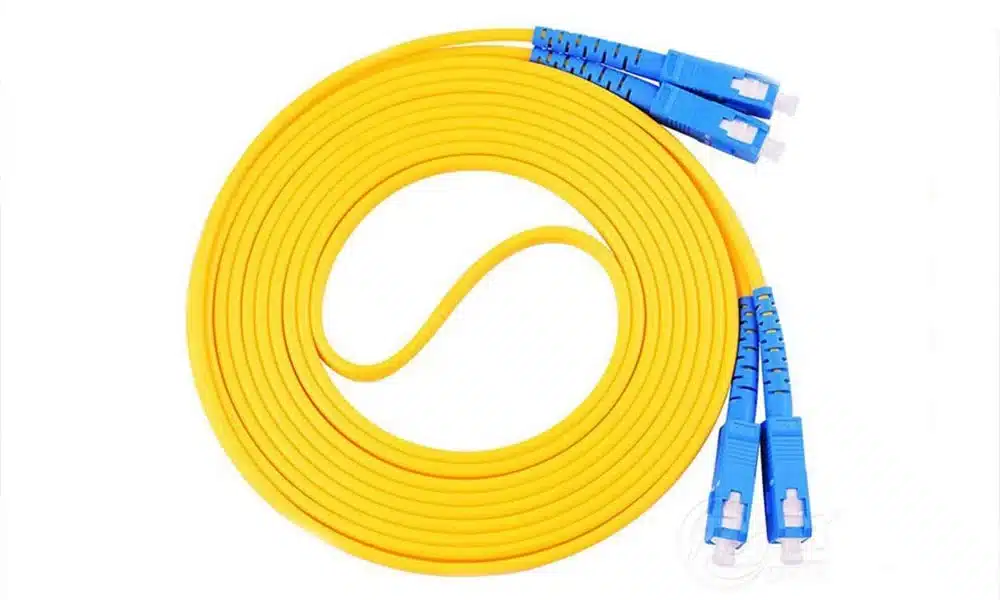

۳. دستهبندی بر اساس تعداد رشته و جهت انتقال
| نوع | توضیح |
|---|---|
| سیمپلکس (Simplex) | یک رشته، انتقال یکطرفه |
| داپلکس (Duplex) | دو رشته، انتقال دوطرفه |
۴. دستهبندی بر اساس نوع صیقل فرول (Polish)
| نوع | ویژگی | مقدار تلفات بازتاب (Return Loss) | رنگ |
|---|---|---|---|
| PC | تلفات متوسط | -۴۰ dB | آبی |
| UPC | صیقل بهبودیافته | -۵۰ dB | آبی روشن |
| APC | زاویه ۸ درجه، بهترین برای کاهش بازتاب | -۶۰ dB | سبز |
۵. دستهبندی انواع ویژه
| نوع | ویژگی | کاربرد |
|---|---|---|
| زرهدار (Armored) | دارای لوله استیل، ضدجوندگان | محیطهای صنعتی |
| ضدخمیدگی (Bend Insensitive) | مقاوم به خمیدگی شدید | فضاهای تنگ |
| Mode Conditioning | افزایش فاصله در مالتی مود با سینگل مود | ارتقای شبکهها |
| یونیبوت (Uniboot) | دو فیبر در یک کابل، کاهش حجم | دیتاسنتر |
| ضدآب (Waterproof) | IP67، مقاوم در برابر آب | FTTA، شبکه ۵G |
| چند هستهای (Multi-Core) | ۴ تا ۱۴۴ هسته | شبکههای پرظرفیت |
| درپوش خودکار (Automatic Shutter) | محافظت از گرد و غبار و لیزر | شبکههای حساس |
| قدرت بالا (High Power) | SMA و D80، مناسب لیزر قوی | صنعت لیزر |

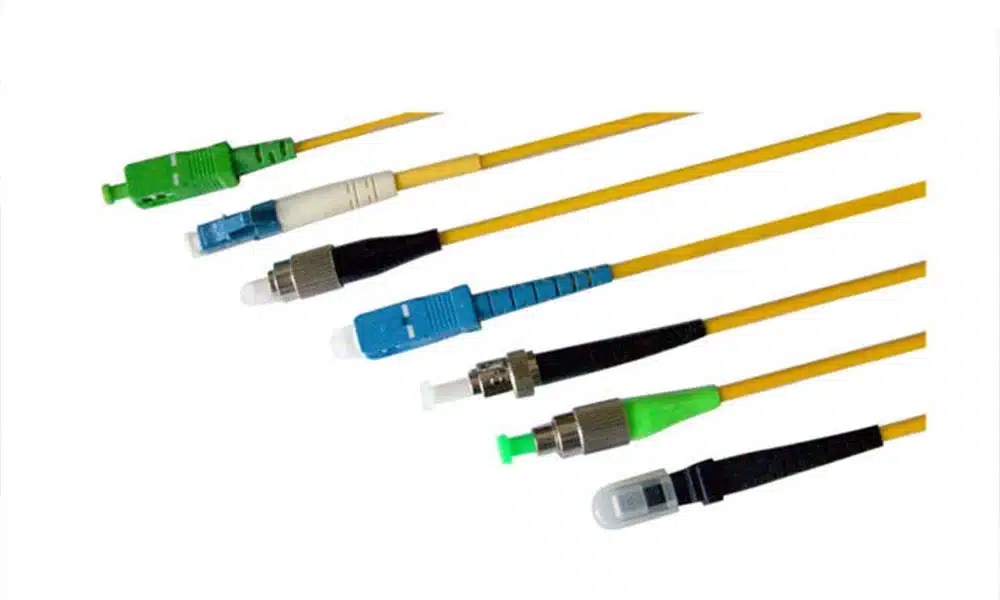

۶. دستهبندی بر اساس جنس روکش (Jacket)
| نوع | ویژگی | کاربرد |
|---|---|---|
| PVC | انعطافپذیر | داخل ساختمان |
| LSZH | ضدآتش، بدون دود سمی | مکانهای عمومی |
| OFNP (Plenum) | مقاومترین در برابر آتش | کانالهای هوا |
| Riser | اقتصادی، برای شفتهای عمودی | ساختمانها |
کاربردهای پچ کورد فیبرنوری
– شبکههای محلی (LAN) و اینترنتی: برای پهنای باند بالا.
– مخابرات و تلفن: انتقال سریع داده در PON، GPON، EPON.
– دیتاسنترها: اتصال سرورها و ذخیرهسازی، با انواع پرچگالی مانند MPO.
– سیستمهای امنیتی: دوربینهای مداربسته.
– صنعتی و نظامی: مقاومت به نویز، برای هوافضا و دفاع.
– پزشکی: انتقال تصاویر MRI و CT با کیفیت بالا.
– FTTH و FTTX: اینترنت خانگی پرسرعت.
– سنسورهای نوری و تست تجهیزات: در شبکههای ۴۰GBASE-SR4 و ۵G.
سخن پایانی
پچ کورد فیبرنوری یکی از مهمترین اجزای زیرساختهای ارتباطی تبدیل شده است. تنوع بالا در نوع کانکتورها، مد انتقال، جنس روکش و حتی طراحیهای ویژه، این کابلها را برای کاربردهای مختلف از دیتاسنترها گرفته تا مخابرات، پزشکی و صنایع نظامی مناسب کرده است. در مقایسه با کابلهای مسی، پچ کوردهای نوری نه تنها سرعت، پهنای باند و فاصله انتقال بیشتری را فراهم میکنند، بلکه امنیت و پایداری بالاتری نیز ارائه میدهند. همین ویژگیها باعث شده این فناوری بهعنوان گزینهای آیندهنگر برای شبکههای مدرن مطرح شود.
در نهایت، انتخاب درست پچ کورد فیبرنوری با توجه به نوع شبکه، شرایط محیطی و نیازهای سازمان میتواند نقشی تعیینکننده در بهبود کیفیت خدمات، افزایش بهرهوری و کاهش هزینههای بلندمدت داشته باشد. بنابراین، شناخت کامل انواع و ویژگیهای پچ کورد فیبرنوری، گامی کلیدی برای هر کسبوکار یا سازمانی است که به دنبال ارتقای شبکه خود است.
