اگر برای شما سوال است که پیگتیل فیبرنوری چیست، باید بدانید این قطعه یک فیبر نوری کوتاه است که یک سر آن به صورت کارخانه ای با کانکتور آماده شده و سر دیگر آن به شکل لخت باقی می‌ماند تا به فیبر کابل اصلی جوش داده شود. این ساختار باعث می‌شود اتصال فیبر اصلی به تجهیزات شبکه با نظم و اطمینان بیشتری انجام شود.
شناخت پیگتیل فقط به تعریف آن محدود نمی‌شود. برای انتخاب درست این قطعه باید تفاوت آن با پچ کورد، انواع پیگتیل بر اساس نوع فیبر، کانکتور و پولیش، روش اتصال به کابل اصلی و معیارهای مهم خرید را بشناسید. در این راهنما این موارد را بررسی می‌کنیم تا هنگام انتخاب یا استفاده از پیگتیل، دید دقیق تری نسبت به کاربرد و ویژگیهای آن داشته باشید.
پیگتیل چیست و چه ساختاری دارد؟
پیش از بررسی انواع مختلف پیگتیل، بهتر است ابتدا با ساختار این قطعه و جایگاه آن در مسیر انتقال فیبر نوری آشنا شوید. شناخت اجزای اصلی پیگتیل کمک می‌کند هنگام انتخاب یا استفاده از این قطعه، تفاوت آن با سایر تجهیزات فیبر نوری را بهتر درک کنید.

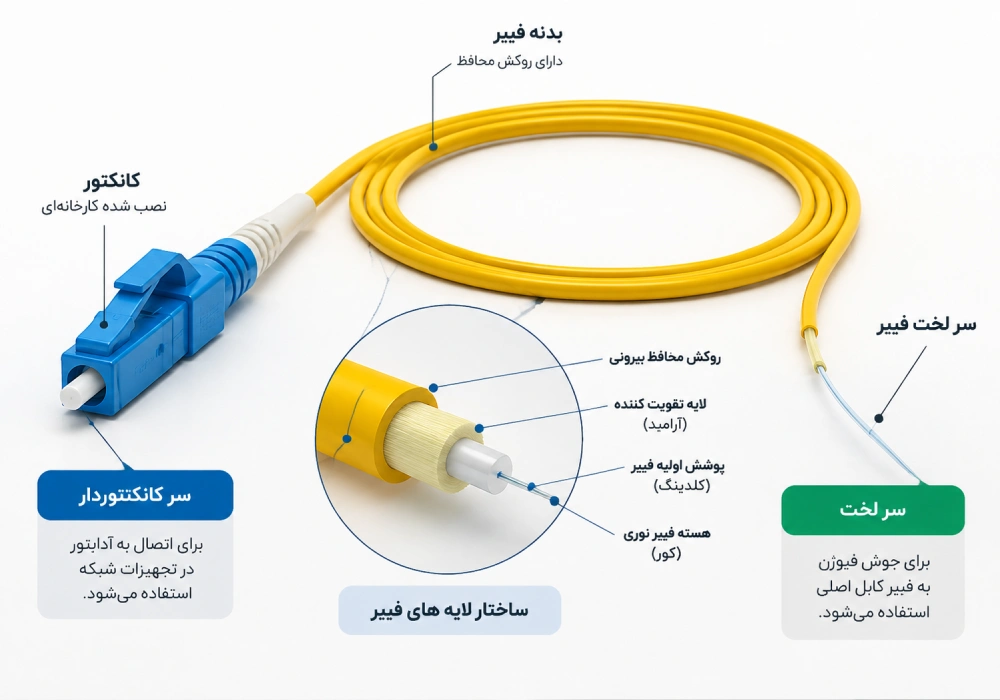

1. اجزای یک پیگتیل
پیگتیل از چند بخش اصلی تشکیل شده است که هر کدام نقش مشخصی در فرآیند اتصال فیبر نوری دارند. یک سر این قطعه در کارخانه با کانکتور آماده می‌شود و سر دیگر آن به صورت لخت باقی می‌ماند تا برای اتصال به فیبر کابل اصلی استفاده شود.
بخش اول، کانکتور نصب شده کارخانه‌ای است که اتصال استاندارد پیگتیل به تجهیزات یا آداپتور را فراهم می‌کند. آماده بودن این کانکتور باعث می‌شود کیفیت اتصال کنترل شده باشد و نیازی به انجام فرآیندهایی مانند نصب اپوکسی و پولیش در محل وجود نداشته باشد.
بخش دوم، تکه فیبر نوری است که مسیر انتقال سیگنال را تشکیل می‌دهد. این قسمت معمولا با پوشش بافر ۹۰۰ میکرون محافظت می‌شود تا هنگام سربندی و قرارگیری در تجهیزات، مقاومت مناسبی داشته باشد.
بخش سوم، سر لخت فیبر است که بدون کانکتور باقی می‌ماند. این قسمت برای اتصال به فیبر کابل اصلی آماده می‌شود، زیرا فیبر لخت به تنهایی برای اتصال مستقیم به تجهیزات کاربرد ندارد و باید ابتدا در یک نقطه مناسب سربندی شود.
همچنین بخوانید: پچ کورد SC چیست؟

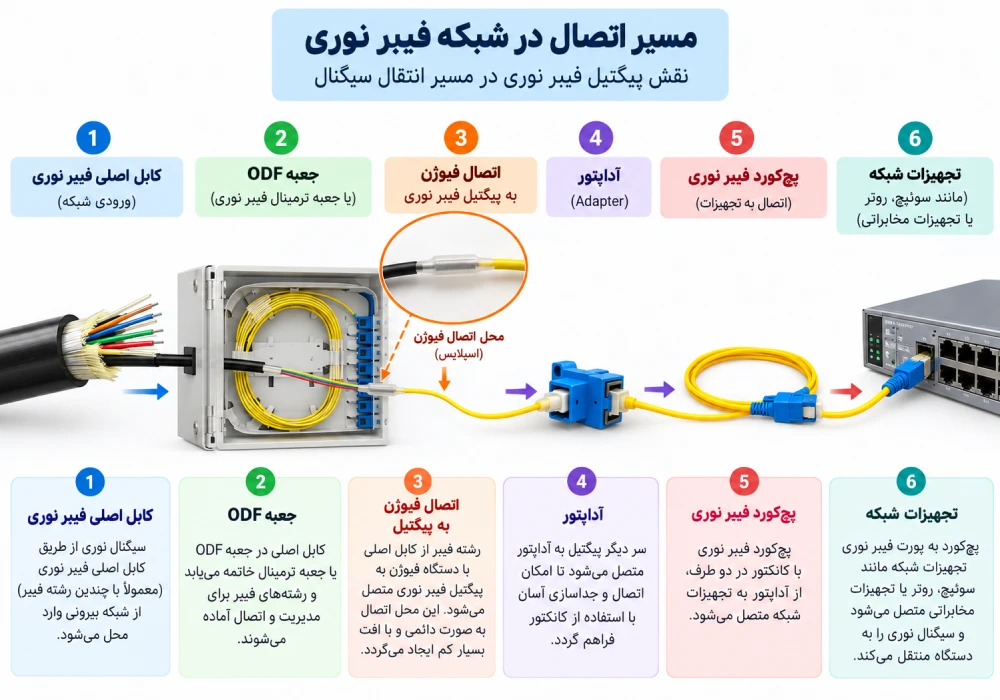

2. پیگتیل در کدام تجهیزات و کجای مسیر قرار می گیرد؟
پیگتیل معمولا در بخش سربندی شبکه فیبر نوری قرار می‌گیرد و نقش اتصال بین کابل اصلی و تجهیزات شبکه را ایفا می‌کند. برای درک ساده تر مسیر، کابل فیبر اصلی ابتدا وارد تجهیزاتی مانند ODF یا ترمینال باکس می‌شود. سپس فیبرهای جدا شده از کابل به سر لخت پیگتیل جوش داده می‌شوند.
بعد از این اتصال، کانکتور نصب شده روی پیگتیل داخل آداپتور قرار می‌گیرد و از سمت دیگر آداپتور، پچ کورد به تجهیزات مورد نظر متصل می‌شود. جعبه‌های توزیع فیبر نوری نیز یکی دیگر از محل‌هایی هستند که این ساختار در آنها استفاده می‌شود.
به زبان ساده، مسیر اتصال به این شکل است:
کابل فیبر اصلی → ODF یا ترمینال باکس → پیگتیل → آداپتور → پچ کورد → دستگاه
شناخت این مسیر به شما کمک می‌کند جایگاه واقعی پیگتیل را در شبکه بهتر درک کنید و هنگام انتخاب تجهیزات، هماهنگی بین اجزای مختلف را در نظر بگیرید.
برای مشاهده مدلهای مختلف این قطعه پیگتیل های فیبر نوری را بررسی کنید.
تفاوت پیگتیل و پچ کورد فیبر نوری چیست؟
یکی از سوالهای رایج هنگام انتخاب تجهیزات فیبر نوری این است که پیگتیل چه تفاوتی با پچ کورد شبکه دارد. هر دو قطعه در مسیرهای فیبر نوری استفاده می‌شوند، اما ساختار و محل کاربرد آنها یکسان نیست. شناخت این تفاوت به شما کمک می‌کند هنگام خرید یا نصب، قطعه مناسب را برای نیاز خود انتخاب کنید.
| ویژگی | پیگتیل | پچ کورد |
| تعداد سر کانکتوردار | یک سر آن دارای کانکتور آماده است و سر دیگر برای اتصال به فیبر اصلی آزاد باقی می‌ماند. | هر دو سر آن دارای کانکتور هستند. |
| سر دیگر | برای جوش به فیبر کابل اصلی استفاده می‌شود. | برای اتصال مستقیم به تجهیزات یا پورتها آماده است. |
| روکش | معمولا از فیبر با پوشش بافر ۹۰۰ میکرون تشکیل شده و روکش بیرونی ضخیم ندارد. | معمولا دارای روکش بیرونی ۲ یا ۳ میلی‌متر است. |
| محل قرارگیری | بیشتر در ODF، ترمینال باکس و سینی اسپلایس استفاده می‌شود. | برای اتصال بین تجهیزات، پچ پنل و پورتهای فیبر نوری کاربرد دارد. |
| کاربرد اصلی | سربندی کابل اصلی و ایجاد اتصال استاندارد بین فیبرها | اتصال مستقیم دو نقطه دارای کانکتور |
تفاوت اصلی این دو قطعه در نحوه استفاده از آنها مشخص می‌شود. پیگتیل برای زمانی طراحی شده است که فیبرهای داخل کابل اصلی باید در یک نقطه سربندی شوند. در این حالت، سر لخت پیگتیل به فیبر کابل جوش داده می‌شود و کانکتور آن در بخش اتصال قرار می‌گیرد. در مقابل، پچ کورد از ابتدا برای اتصال مستقیم آماده است و نیازی به جوش ندارد. به همین دلیل معمولا در بخشهایی مانند اتصال تجهیزات شبکه، پچ پنلها و پورتهای دارای آداپتور استفاده می‌شود.
یک روش رایج در برخی پروژه ها این است که یک پچ کورد از وسط برش داده شود و از آن دو پیگتیل ساخته شود. دلیل این کار این است که پچ کورد قبل از برش قابلیت تست دارد و بررسی کیفیت آن ساده تر انجام می‌شود. در حالی که تست یک پیگتیل با سر لخت در محل نصب دشوارتر است.

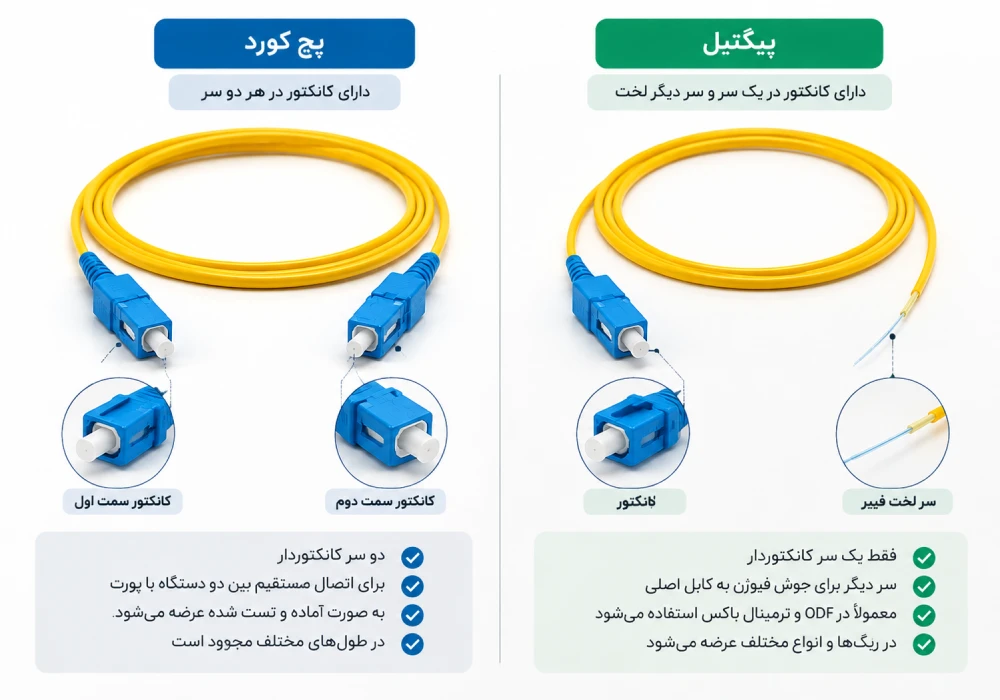

برای مشاهده تفاوت ظاهری این دو قطعه، در تصویر زیر مقایسه تعداد کانکتور و ساختار پیگتیل و پچ کورد را مشاهده می‌کنید.
همچنین بخوانید: جعبه تقسیم فیبر نوری چیست؟
انواع پیگتیل فیبر نوری بر چه اساسی تقسیم می شوند؟
برای انتخاب یک پیگتیل مناسب، فقط شناخت نام این قطعه کافی نیست. این محصولات براساس معیارهای مختلفی مانند نوع فیبر، نوع کانکتور، نوع پولیش، تعداد رشته و محیط استفاده دسته‌بندی می‌شوند. نکته مهم این است که این ویژگیها جدا از هم نیستند و یک پیگتیل ممکن است همزمان چند مشخصه داشته باشد. برای مثال، یک مدل می‌تواند تک حالته، دارای کانکتور LC، پولیش APC و مناسب استفاده داخلی باشد. در ادامه هر کدام از این معیارها را بررسی می‌کنیم تا هنگام انتخاب، دید دقیق تری نسبت به مشخصات فنی داشته باشید.
1. انواع پیگتیل بر اساس نوع فیبر
یکی از اولین معیارهای دسته بندی پیگتیل، نوع فیبری است که در ساختار آن استفاده می‌شود. انتخاب بین فیبر تک حالته و چند حالته به نوع شبکه، فاصله انتقال و تجهیزات مورد استفاده بستگی دارد.
پیگتیل تک حالته از فیبری با قطر هسته و روکش ۹/۱۲۵ میکرون استفاده می‌کند و معمولا در استانداردهای OS1 و OS2 عرضه می‌شود. این نوع فیبر برای مسیرهای ارتباطی با فاصله بیشتر مناسب است و رنگ رایج آن معمولاً زرد است.
در مقابل، پیگتیل چند حالته با فیبرهای ۶۲.۵/۱۲۵ یا ۵۰/۱۲۵ میکرون تولید می‌شود و در گروه های OM1 تا OM5 قرار می‌گیرد. این مدل بیشتر در شبکه های داخلی با فاصله کوتاه تر کاربرد دارد. رنگ رایج آن معمولا نارنجی است و در مدلهای OM3 و OM4 اغلب رنگ آبی فیروزه ای یا آکوا دیده می‌شود.
| نوع فیبر | مشخصات | رنگ رایج | کاربرد کلی |
| تک حالته | ۹/۱۲۵ میکرون، OS1 و OS2 | زرد | ارتباطات با مسیر طولانی |
| چند حالته | ۶۲.۵/۱۲۵ یا ۵۰/۱۲۵ میکرون، OM1 تا OM5 | نارنجی و آکوا در OM3 و OM4 | شبکه های داخلی و فاصله کوتاه تر |
توجه داشته باشید که رنگ بندی بیشتر یک استاندارد شناسایی است و برای خرید نباید فقط براساس رنگ تصمیم بگیرید. بررسی مشخصات فنی محصول، نوع فیبر و سازگاری آن با تجهیزات شبکه اهمیت بیشتری دارد.

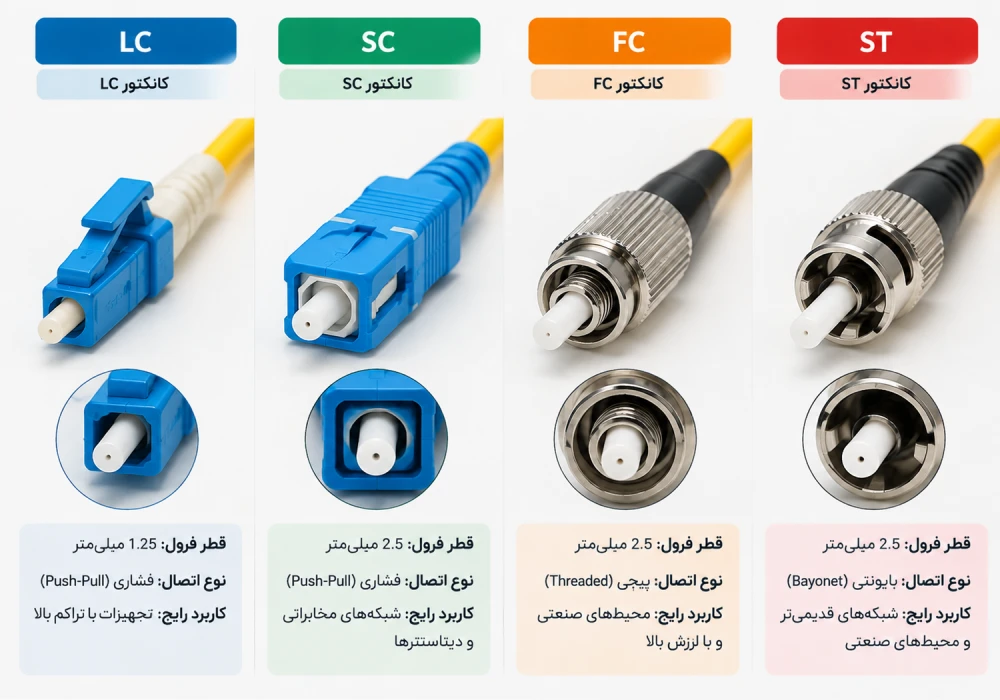

2. انواع پیگتیل بر اساس کانکتور
کانکتور یکی از بخشهایی است که نوع اتصال پیگتیل به تجهیزات را مشخص می‌کند. هر کانکتور ساختار و کاربرد متفاوتی دارد و انتخاب آن باید براساس آداپتور، پورت تجهیزات و نوع شبکه انجام شود.
| کانکتور | قطر فرول | نوع اتصال | کاربرد رایج |
| LC | ۱.۲۵ میلی‌متر | بدنه فشرده با ابعاد کوچک تر از SC | محیط های پرتراکم، LAN، WAN و CATV |
| SC | ۲.۵ میلی‌متر | اتصال فشاری | FTTx، PON و شبکه های ارائه دهندگان اینترنت |
| FC | ۲.۵ میلی‌متر | بدنه فلزی با اتصال پیچی | کاربردهای عمومی |
| ST | ۲.۵ میلی‌متر | قفل چرخشی | شبکه های LAN چند حالته، مخابرات و صنعت |
در کنار این مدلهای رایج، کانکتورهایی مانند E2000، MU، MT-RJ و MPO نیز در برخی کاربردهای خاص استفاده می‌شوند. با این حال، در بسیاری از پروژه های رایج شبکه، مدلهای LC و SC بیشتر مورد استفاده قرار می‌گیرند.
همچنین بخوانید: انواع کانکتور فیبر نوری

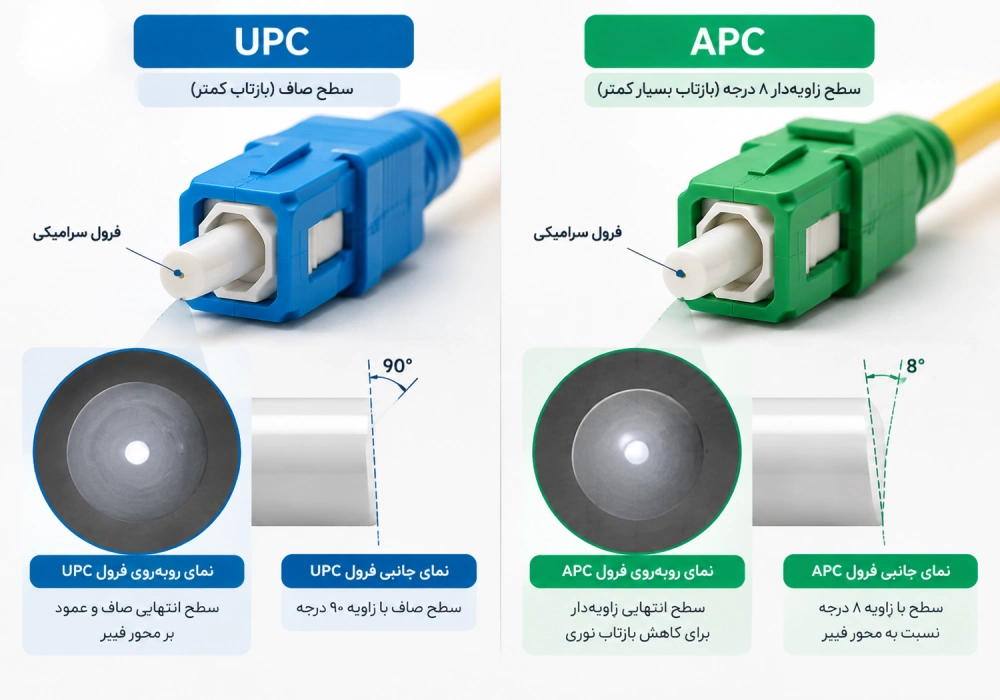

3. پیگتیل بر اساس نوع پولیش: PC، UPC و APC
نوع پولیش سطح انتهایی کانکتور روی میزان بازتاب نور و کیفیت اتصال تاثیر دارد. به همین دلیل هنگام انتخاب پیگتیل، فقط نوع کانکتور مهم نیست و باید به نوع پولیش نیز توجه شود.
- در مدل PC، سطح فیبر به شکلی طراحی شده است که تماس فیزیکی بین دو سطح ایجاد شود. این نوع پولیش بیشتر در برخی کاربردهای چند حالته دیده می‌شود.
- مدل UPC نسخه بهبود یافته PC است که با کاهش فاصله های باقی مانده در محل اتصال، بازتاب برگشتی کمتری ایجاد می‌کند. این نوع پولیش در بسیاری از اتصالهای استاندارد فیبر نوری استفاده می‌شود.
- در مدل APC، سطح انتهایی کانکتور با زاویه ۸ درجه پولیش می‌شود تا بازتاب نور کاهش بیشتری پیدا کند. این نوع پولیش در کاربردهایی مانند CATV، FTTx و سیستمهای WDM رایج است.
انتخاب بین UPC و APC باید با توجه به تجهیزات شبکه انجام شود، زیرا هماهنگی نوع پولیش در دو سمت اتصال اهمیت زیادی دارد.
4. پیگتیل بر اساس تعداد رشته
پیگتیلها فقط در مدلهای تک رشته تولید نمی‌شوند و برای پروژه های مختلف، تعداد رشته های متفاوتی دارند. مدل یک رشته یا سیمپلکس برای یک مسیر فیبر استفاده می‌شود. در مدلهای دوپلکس نیز معمولا از علامت A و B یا رنگهای متفاوت برای تشخیص جهت اتصال استفاده می‌شود.
در پروژه هایی که تعداد فیبر بیشتری نیاز است، مدلهایی با ۴، ۶، ۸، ۱۲، ۲۴، ۴۸ و ۷۲ رشته نیز وجود دارند. در مدلهای چند رشته، رنگ بندی رشته ها معمولا براساس استاندارد TIA-598 انجام می‌شود تا شناسایی و مدیریت فیبرها ساده تر باشد.
5. پیگتیل بر اساس محیط استفاده
محیط نصب نیز یکی از معیارهای مهم در انتخاب پیگتیل است. همه مدلها برای یک شرایط یکسان طراحی نشده‌اند و میزان محافظت مورد نیاز باید براساس محل استفاده مشخص شود.
- پیگتیل معمولی داخلی برای فضاهای بسته طراحی شده و معمولا بدون محافظ اضافی استفاده می‌شود. این مدل برای بسیاری از نصب‌های استاندارد داخل ساختمان مناسب است.
- پیگتیل زره دار دارای یک لایه محافظ زیر روکش است و در محیط‌هایی که احتمال فشار مکانیکی، آسیب کابل یا برخورد با عوامل خارجی وجود دارد، مقاومت بیشتری ایجاد می‌کند.
- پیگتیل ضد آب نیز برای شرایطی طراحی شده است که نیاز به محافظت بیشتر در برابر رطوبت وجود دارد. این مدلها در برخی محیط‌های بیرونی مانند دکل‌های مخابراتی کاربرد دارند.
۴. پیگتیل چگونه به فیبر اصلی وصل می‌شود؟
بعد از انتخاب پیگتیل مناسب، نحوه اتصال آن به فیبر کابل اصلی اهمیت زیادی دارد. این اتصال باید به شکلی انجام شود که مسیر انتقال سیگنال پایدار باقی بماند و میزان افت یا بازتاب نور کاهش پیدا کند. برای اتصال پیگتیل به فیبر اصلی معمولا از دو روش جوش فیوژن و اتصال مکانیکی استفاده می‌شود. هر کدام از این روشها شرایط استفاده و ویژگیهای متفاوتی دارند.
| روش | چگونگی کار | مزیت | محدودیت |
| جوش فیوژن | دو سر فیبر با استفاده از تخلیه الکتریکی بین الکترودها به یکدیگر متصل می‌شوند. | اتصال با افت و بازتاب کمتر و پایداری بیشتر | نیاز به دستگاه فیوژن و هزینه اولیه بالاتر |
| اتصال مکانیکی | یک قطعه مخصوص، دو سر فیبر را در امتداد یکدیگر ثابت نگه می‌دارد. | سرعت اجرای بیشتر و نیاز کمتر به تجهیزات اولیه | افت اتصال بیشتر و هزینه بالاتر برای هر اتصال |
در روش جوش فیوژن، سر لخت پیگتیل و فیبر کابل اصلی پس از آماده سازی، توسط دستگاه فیوژن در یک راستا قرار می‌گیرند و با ایجاد تخلیه الکتریکی به یکدیگر متصل می‌شوند. دقت بالای این روش باعث می‌شود اتصال ایجاد شده تقریبا بدون درز باشد و افت سیگنال و بازتاب نور کاهش پیدا کند. به همین دلیل، این روش در بسیاری از پروژه هایی که کیفیت و پایداری اتصال اهمیت دارد، انتخاب اصلی محسوب می‌شود.
در مقابل، اتصال مکانیکی با استفاده از یک قطعه نگهدارنده انجام می‌شود که دو سر فیبر را با دقت در کنار هم قرار می‌دهد. این روش سرعت اجرای بالاتری دارد و تجهیزات اولیه کمتری نیاز دارد، اما معمولا میزان افت اتصال آن نسبت به فیوژن بیشتر است.
در زمان استفاده از پیگتیل، چند نکته ساده تاثیر زیادی روی کیفیت اتصال دارد. تمیز بودن کانکتورها قبل و بعد از نصب، بررسی ظاهری قطعه پیش از کار، رعایت شعاع خم فیبر و جلوگیری از پر کردن بیش از حد اسلیو در جعبه از مواردی هستند که به حفظ عملکرد مناسب شبکه کمک می‌کنند.
چطور پیگتیل مناسب را انتخاب کنیم؟
انتخاب پیگتیل مناسب فقط به نوع کانکتور یا ظاهر قطعه محدود نمی‌شود. برای اینکه اتصال فیبر نوری بدون مشکل انجام شود، باید مشخصات پیگتیل با کابل اصلی، تجهیزات شبکه و شرایط محل نصب هماهنگ باشد. بررسی چند معیار اصلی قبل از انتخاب، کمک می‌کند از ناسازگاری تجهیزات و هزینه های اضافی در آینده جلوگیری کنید.
| معیار | سوالی که باید بپرسیم | توضیح |
| نوع فیبر | کابل اصلی تک حالته است یا چند حالته؟ | پیگتیل باید با نوع فیبر کابل اصلی یکسان باشد تا انتقال سیگنال به درستی انجام شود. |
| کانکتور | آداپتور یا تجهیزات چه کانکتوری دارند؟ | نوع کانکتور باید با پورت تجهیزات و آداپتور شبکه هماهنگ باشد. |
| نوع پولیش | سیستم APC است یا UPC؟ | نوع پولیش در دو سمت اتصال باید سازگار باشد تا عملکرد مناسب حفظ شود. |
| تعداد رشته | چند رشته باید سربندی شود؟ | تعداد رشته پیگتیل باید با تعداد فیبر کابل و ظرفیت سینی اسپلایس هماهنگ باشد. |
| محیط | نصب داخلی است یا بیرونی؟ | برای محیط های سخت یا دارای احتمال آسیب، مدل های زره‌دار یا ضد آب گزینه مناسب تری هستند. |
| طول | فاصله تا نقطه اتصال چقدر است؟ | طول پیگتیل باید با فضای نصب و محل قرارگیری تجهیزات هماهنگ باشد. |
| کیفیت | آیا تست کارخانه ای و افت درج در مشخصات محصول آمده است؟ | محصول دارای مشخصات فنی روشن و تست شده، انتخاب مطمئن‌تری برای شبکه ایجاد می‌کند. |
برای انتخاب دقیق تر، بهتر است ابتدا نوع کابل اصلی و تجهیزات مورد استفاده را مشخص کنید. برای مثال، اگر کابل اصلی تک حالته باشد، استفاده از پیگتیل چند حالته باعث ایجاد ناسازگاری در مسیر انتقال می‌شود. همچنین انتخاب کانکتور فقط براساس شکل ظاهری آن کافی نیست و باید با آداپتور یا پورت تجهیزات هماهنگ باشد.
نوع پولیش نیز یکی از مواردی است که نباید نادیده گرفته شود. در شبکه هایی که از APC یا UPC استفاده می‌کنند، هماهنگی نوع پولیش دو طرف اتصال اهمیت زیادی دارد. بررسی این مشخصات قبل از خرید، از ایجاد افت یا مشکل در اتصال جلوگیری می‌کند.
شرایط نصب نیز روی انتخاب مدل مناسب تاثیر دارد. برای فضاهای داخلی مدلهای استاندارد کافی هستند، اما در محیط هایی که احتمال رطوبت، فشار یا آسیب مکانیکی وجود دارد، استفاده از مدلهای محافظت شده مانند زره دار یا ضد آب اهمیت بیشتری پیدا می‌کند.
جمع بندی
در واقع، کیفیت ساخت و وجود اطلاعات فنی معتبر نیز یک معیار مهم است. پیگتیلی که دارای مشخصات روشن و تست کارخانه‌ای باشد، انتخاب قابل اطمینان‌تری برای یک شبکه پایدار خواهد بود. اگر قصد خرید پیگتیل فیبر نوری دارید، پیش از انتخاب بهتر است مشخصات فنی مانند نوع فیبر، کانکتور، نوع پولیش و شرایط نصب را بررسی کنید تا محصول متناسب با نیاز شبکه خود را انتخاب کنید.
سوالات متداول درباره پیگتیل فیبر نوری
در ادامه به رایج ترین سوالهایی که درباره ساختار، کاربرد و انتخاب پیگتیل مطرح می‌شود پاسخ می‌دهیم تا نکات مهم این قطعه را سریع تر بررسی کنید.
1. تفاوت پیگتیل و پچ کورد چیست؟
پیگتیل فقط در یک سر کانکتور دارد و سر دیگر آن برای جوش فیوژن به کابل اصلی آزاد است. پچ کورد در هر دو سر کانکتور دارد و برای اتصال مستقیم دو دستگاه یا پورت استفاده می‌شود.
2. آیا می شود از پچ کورد به جای پیگتیل استفاده کرد؟
بله، در برخی شرایط می‌توان پچ کورد را از وسط برش داد و از آن دو پیگتیل ساخت. این کار به این دلیل انجام می‌شود که پچ کورد قبل از برش قابلیت تست دارد و بررسی کیفیت آن ساده تر است.
3. پیگتیل را چطور به کابل فیبر وصل می‌کنند؟
سر لخت پیگتیل با جوش فیوژن یا اتصال مکانیکی به فیبر کابل اصلی وصل می‌شود. فیوژن افت و بازتاب کمتری دارد اما به دستگاه فیوژن نیاز دارد.
4. تفاوت پیگتیل APC و UPC چیست؟
در APC سطح انتهایی کانکتور با زاویه ۸ درجه پولیش می‌شود تا بازتاب نور کمتر شود، اما UPC بدون زاویه است. APC در CATV، FTTx و سیستمهای WDM رایج است.
5. رنگ پیگتیل تک حالته و چند حالته چیست؟
پیگتیل تک حالته زرد، پیگتیل چند حالته نارنجی است و در نوع OM3 و OM4 معمولا رنگ آبی فیروزه‌ای یا آکوا دارد.
6. آیا APC را می‌شود به UPC وصل کرد؟
برای اتصال APC و UPC باید سازگاری نوع پولیش بررسی شود. استفاده از این ترکیب فقط در شرایطی انجام می‌شود که با مشخصات فنی تجهیزات شبکه هماهنگ باشد.
