وقتی برای یک شبکه جدید یا ارتقای شبکه فعلی به دنبال کیستون مناسب هستید، فقط دانستن نام مدلها برای یک انتخاب درست کافی نیست. تفاوت بین کیستونها از نظر کاربرد، کتگوری کابل، نوع شیلد و روش نصب، گاهی باعث انتخاب نادرست و ایجاد مشکل در عملکرد شبکه می‌شود. در این راهنما، انواع کیستون شبکه را بررسی می‌کنیم تا بتوانید متناسب با نیاز پروژه، تجهیزات موجود و شرایط نصب، گزینه مناسب تری انتخاب کنید.

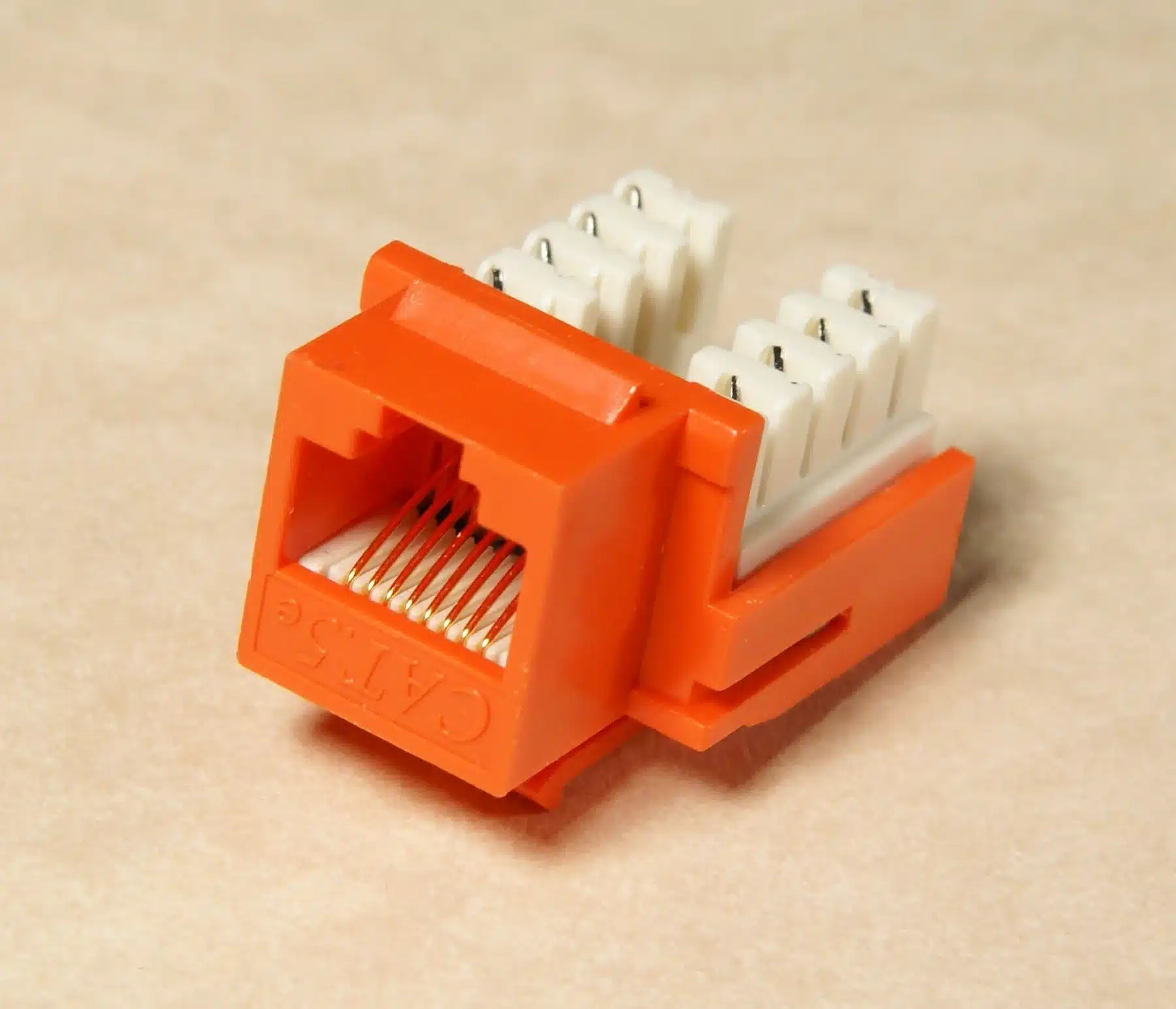

کیستون شبکه چیست و چرا انتخاب نوع درست آن مهم است؟
کیستون شبکه یک رابط ماژولار پسیو است که در مسیر کابل کشی ساختاریافته شبکه قرار می‌گیرد و وظیفه آن ایجاد یک نقطه اتصال استاندارد بین کابل شبکه و تجهیزات نهایی است. این قطعه معمولا داخل پریز شبکه، پچ پنل یا باکس های مخصوص نصب می‌شود و اتصال منظم تری نسبت به اتصال مستقیم کابلها ایجاد می‌کند.
برای درک بهتر نقش کیستون، مسیر انتقال داده را در نظر بگیرید. کابل شبکه از یک طرف به کیستون متصل می‌شود و از طرف دیگر، این اتصال از طریق پریز یا پچ پنل در اختیار تجهیزات شبکه مانند کامپیوتر، دوربین تحت شبکه یا سایر تجهیزات قرار می‌گیرد.
انتخاب مدل مناسب اهمیت زیادی دارد، زیرا نوع کیستون باید با شرایط پروژه هماهنگ باشد. تفاوت در کتگوری کابل، نوع شیلد و محیط نصب روی عملکرد نهایی شبکه اثر می‌گذارد. برای مثال، در مسیرهایی که نویز الکتریکی وجود دارد، انتخاب کیستون نامناسب ممکن است کیفیت انتقال داده را کاهش دهد. شناخت درست این قطعه، اولین قدم برای داشتن یک شبکه پایدار و استاندارد است.
کیستونها بخشی از تجهیزات پسیو شبکه هستند.
کیستون ها بر چه اساس دسته بندی می شوند؟
برای انتخاب یک کیستون مناسب، ابتدا باید بدانید این قطعه‌ها فقط براساس شکل ظاهری یا محل نصب تفاوت ندارند. هر مدل براساس نوع استفاده، مشخصات فنی و شرایط پروژه طراحی شده است. شناخت این دسته بندیها به شما کمک می‌کند هنگام بررسی گزینه های مختلف، معیارهای مهم را بهتر در نظر بگیرید و انتخاب دقیق تری داشته باشید.
| محور دسته‌بندی | توضیح کوتاه |
| بر اساس کاربرد | شامل مدلهای اترنت، تلفن و چند رسانه ای مانند HDMI و USB |

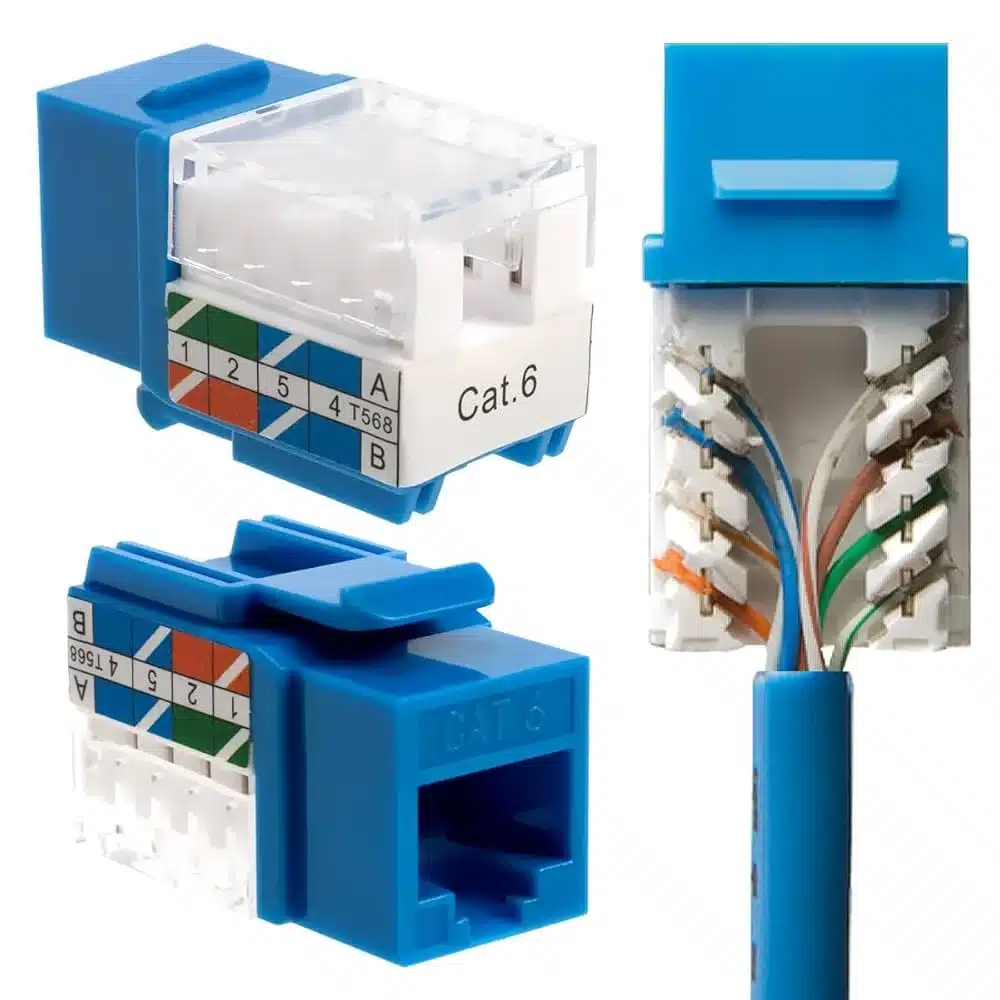

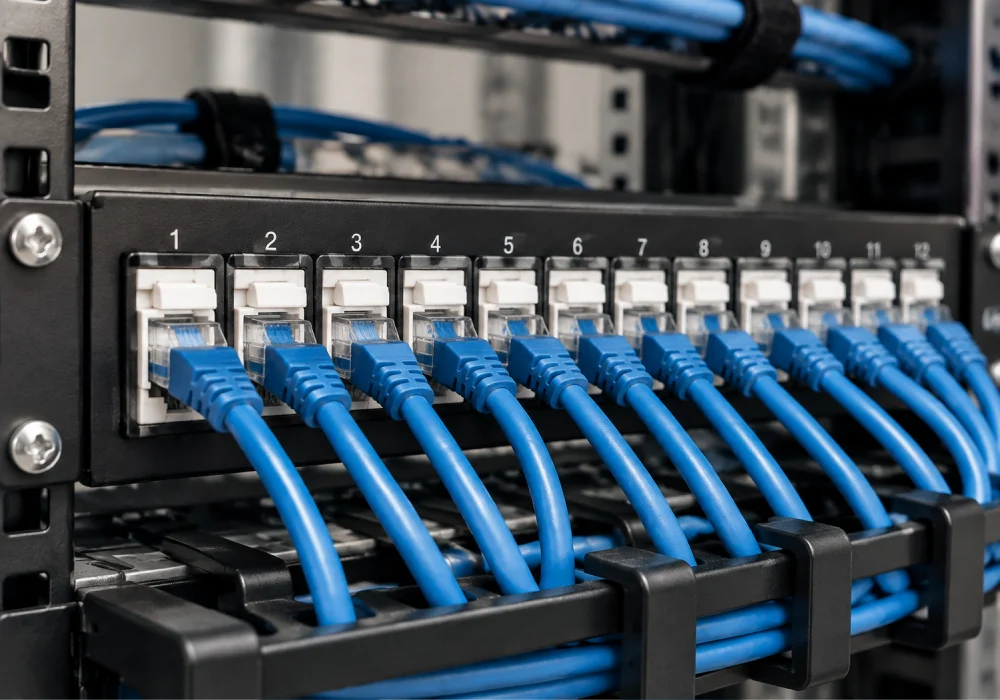

| بر اساس کتگوری کابل | شامل Cat5e، Cat6، Cat6a و استانداردهای بالاتر |
| بر اساس شیلد | شامل مدلهای بدون شیلد مانند UTP و مدلهای شیلددار مانند FTP، STP و SFTP |
| بر اساس روش نصب | شامل نصب در پریزهای روکار، توکار، پچ پنل و کف خواب |
این دسته بندی ها یک دید کلی از تفاوت مدلها به شما می‌دهند، اما برای انتخاب نهایی باید کاربرد واقعی هر نوع و شرایط استفاده آن را بررسی کنید. در ادامه، هفت نوع پرکاربرد را معرفی می‌کنیم تا بدانید هر مدل در چه پروژه ای عملکرد مناسب تری دارد.
همچنین بخوانید: رنگ بندی کیستون شبکه (کلاس B و A)

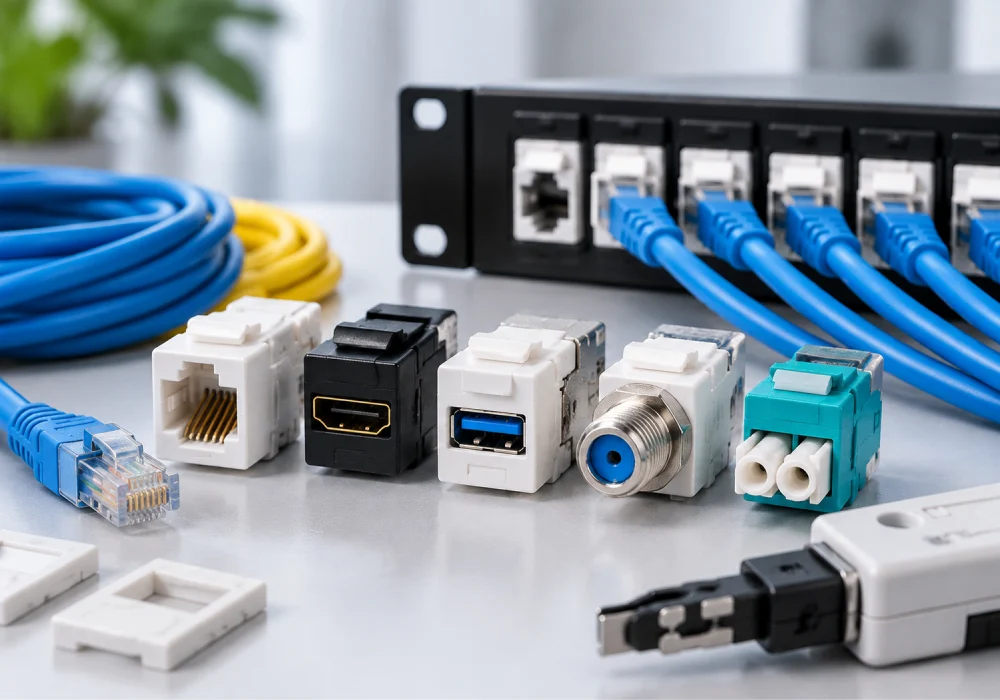

کاربرد ۷ نوع کیستون شبکه که باید بشناسید
هر نوع کیستون برای یک نیاز مشخص طراحی شده است و انتخاب درست آن به شرایط استفاده، نوع تجهیزات و محیط نصب بستگی دارد. شناخت کاربرد واقعی هر مدل به شما کمک می‌کند به جای انتخاب صرفا براساس مشخصات فنی، گزینه ای را انتخاب کنید که با پروژه شما هماهنگ باشد. در ادامه، هفت نوع پرکاربرد را بررسی می‌کنیم و توضیح می‌دهیم هرکدام در چه شرایطی استفاده می‌شوند.
1. کیستون RJ-45 (اترنت)
کیستون RJ-45 رایج ترین مدل در شبکه های کامپیوتری است و در بیشتر پروژه های کابل‌کشی شبکه استفاده می‌شود. این مدل برای ایجاد اتصال بین کابل شبکه و تجهیزات مختلف مانند کامپیوتر، پرینتر شبکه، دوربین تحت شبکه و اکسس پوینت کاربرد دارد.
هنگام انتخاب این نوع، هماهنگی بین کتگوری کیستون، کابل شبکه و سایر تجهیزات اهمیت زیادی دارد. برای مثال، استفاده از یک کیستون با استاندارد بالاتر در کنار کابل ضعیف‌تر، ظرفیت واقعی شبکه را افزایش نمی‌دهد.
| کتگوری | کاربرد پیشنهادی |
| Cat5e | شبکه های معمولی و انتقال داده های پایه |
| Cat6 | شبکه های اداری و پروژه های رایج با سرعت بالاتر |
| Cat6a | پروژه هایی با نیاز به پهنای باند بیشتر |
| Cat7 | شبکه های حرفه ای با نیاز به محافظت بیشتر |
| Cat8 | کاربردهای خاص با سرعت بسیار بالا |
2. کیستون RJ-11 (تلفن)
کیستون RJ-11 برای خطوط تلفن ثابت داخلی و سیستمهای سانترال اداری استفاده می‌شود. این مدل از نظر ظاهری شبیه RJ-45 است، اما تعداد پین های کمتر و کاربرد متفاوتی دارد. به همین دلیل، استفاده از آن به جای کیستون شبکه برای انتقال داده های کامپیوتری مناسب نیست.
برای انتخاب بین مدلهای مختلف کیستون، توجه به نوع سیگنال و کاربرد نهایی اهمیت دارد. در کنار مدلهای شبکه و تلفن، برخی کیستونها برای انتقال تصویر، صدا و اتصال تجهیزات جانبی طراحی شده‌اند.

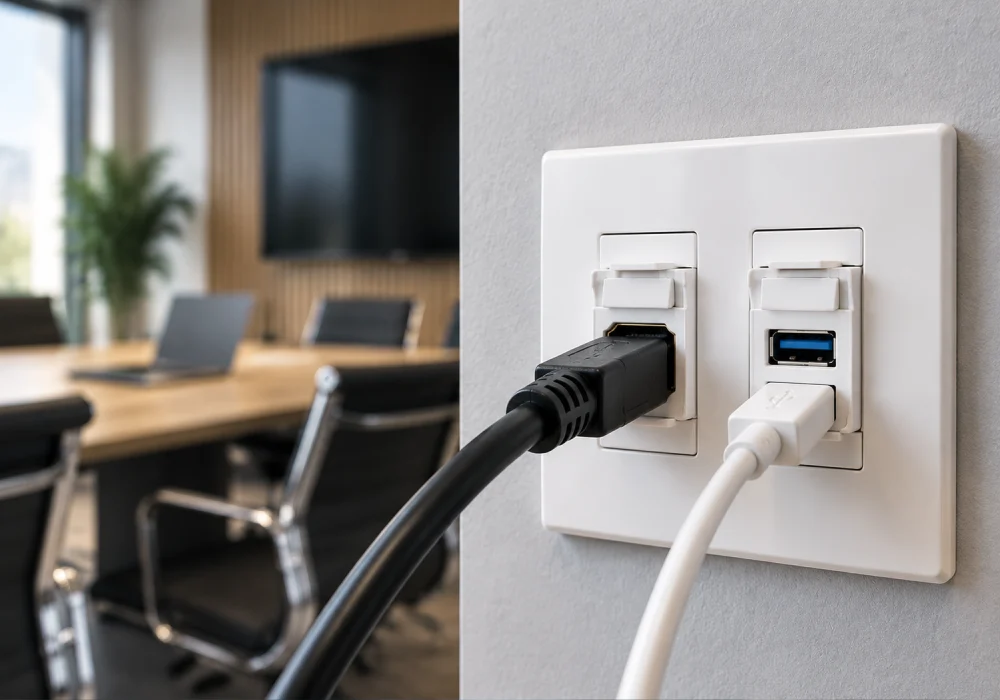

3. کیستون HDMI
کیستون HDMI بیشتر در فضاهایی استفاده می‌شود که انتقال تصویر باید به شکل مرتب و ثابت انجام شود. اتاقهای کنفرانس، سالنهای نمایش، آمفی تئاترها و سیستمهای سینمای خانگی از جمله محیط هایی هستند که این نوع کیستون کاربرد دارد.
این مدل معمولا به صورت یک کوپلر مادگی به مادگی طراحی می‌شود و داخل پریز دیواری یا پچ پنل قرار می‌گیرد. استفاده از آن باعث می‌شود کابل HDMI بدون رهاشدگی روی زمین، در یک مسیر مشخص و قابل دسترس قرار بگیرد.
4. کیستون USB
کیستون USB برای ایجاد دسترسی سریع تر به درگاه های اتصال در فضاهای مختلف استفاده می‌شود. میزهای کار اشتراکی، ایستگاه های شارژ، اتاقهای سرور و سالنهای انتظار از جمله محیط هایی هستند که این نوع کیستون در آنها کاربرد دارد.
مدلهای مختلف این کیستون معمولا براساس نسخه USB مانند USB 2.0 و USB 3.0 دسته بندی می‌شوند. انتخاب نسخه مناسب باید براساس سرعت انتقال مورد نیاز و نوع دستگاه‌های متصل انجام شود. در کنار مدلهای انتقال شبکه و چند رسانه ای، برخی کیستونها برای کاربردهای خاص مانند سیگنالهای تصویری قدیمی تر یا سیستمهای صوتی داخلی طراحی شده‌اند.
5. کیستون کوکسیال (BNC و F-Type)
کیستون های کوکسیال برای انتقال سیگنال هایی استفاده می‌شوند که ساختار آنها با کابلهای شبکه معمولی متفاوت است. این مدلها بیشتر در سیستم های دوربین مداربسته، آنتن و شبکه های تلویزیونی کاربرد دارند.
| نوع | کاربرد اصلی |
| BNC | دوربین‌های مداربسته آنالوگ |
| F-Type | آنتن و سیستمهای CATV |
تفاوت اصلی این دو مدل در نوع اتصال و کاربرد آنها است. BNC معمولا با مکانیزم قفل چرخشی نصب می‌شود، در حالی که F-Type بیشتر اتصال پیچی دارد.
6. کیستون صوتی (خروجی ۳.۵ میلی متری و اسپیکر)
کیستون های صوتی برای انتقال منظم کابلهای سیستم صوتی در ساختمان استفاده می‌شوند. سالنهای کنفرانس، رستورانها، فروشگاه ها و فضاهای عمومی نمونه هایی هستند که در آنها مدیریت مسیر کابلهای صوتی اهمیت دارد. این مدل کمک می‌کند خروجی های صوتی در محل مشخصی قرار بگیرند و کابلها بدون ایجاد شلوغی در فضای داخلی عبور کنند.
7. کیستون فیبر نوری
کیستون فیبر نوری برای پروژه هایی استفاده می‌شود که نیاز به انتقال داده در فاصله های طولانی و با پهنای باند بالا دارند. اتصال بین طبقات ساختمان، Backbone شبکه و پروژه های FTTH از کاربردهای اصلی این نوع کیستون هستند. برخلاف مدلهای مسی، نصب فیبر نوری به ابزار و مهارت متفاوتی نیاز دارد. به همین دلیل، در پروژه های حساس بهتر است اجرای آن توسط افراد متخصص انجام شود تا کیفیت اتصال و عملکرد شبکه حفظ شود.
چگونه کیستون مناسب را برای پروژه خود انتخاب کنیم؟
انتخاب یک کیستون مناسب فقط به نوع ظاهری یا نام مدل محدود نمی‌شود. برای اینکه اتصال شبکه عملکرد مناسبی داشته باشد، باید چند عامل را همزمان بررسی کنید. نوع کابل موجود، شرایط محیط نصب، میزان نویز اطراف مسیر کابل، روش اتصال و فضای در دسترس برای نصب، همگی روی انتخاب نهایی اثر می‌گذارند.
برای انتخاب دقیق تر، بهتر است قبل از خرید چند سوال ساده را درباره پروژه خود بررسی کنید. جدول زیر مهم ترین معیارهایی را نشان می‌دهد که هنگام انتخاب باید در نظر بگیرید.
| معیار | سوال کلیدی برای شما | توضیح کوتاه |
| کتگوری کابل | کابل و تجهیزات فعلی من چه کتگوری هستند؟ | کتگوری کیستون باید با کابل شبکه و تجهیزات موجود هماهنگ باشد تا عملکرد واقعی شبکه محدود نشود. |
| شیلد یا بدون شیلد | مسیر کابل از کنار منابع نویز عبور می‌کند؟ | در محیط های صنعتی یا مسیرهای نزدیک کابل برق، مدل شیلددار با اتصال صحیح به ارت انتخاب مناسب تری است. |
| روش اتصال | آیا احتمال تغییر در سیم کشی وجود دارد؟ | مدل پانچ برای اتصال ثابت و پایدار مناسب است و مدل بدون ابزار برای نصب سریع تر یا تغییرات مکرر کاربرد دارد. |
| زاویه (۹۰ یا ۱۸۰ درجه) | پشت پریز یا باکس چه مقدار فضا دارم؟ | مدل ۹۰ درجه برای فضاهای محدود و پشت باکس های کم عمق مناسب تر است، در حالی که مدل ۱۸۰ درجه فضای بازتری برای مسیر کابل نیاز دارد. |
| تراکم پورت در پچ پنل | چند پورت در رک مورد نیاز است؟ | در پچ پنل های پرتراکم، استفاده از کیستون های کم عرض تر به مدیریت بهتر فضای رک کمک می‌کند. |
با بررسی این معیارها، انتخاب کیستون از یک تصمیم صرفا فنی به یک انتخاب متناسب با شرایط واقعی پروژه تبدیل می‌شود. در بخش بعد، نحوه نصب و نکات مهم اجرای صحیح این قطعه را بررسی می‌کنیم تا عملکرد شبکه پس از نصب نیز حفظ شود.
نصب کیستون شبکه به چه صورت انجام می‌شود؟
انتخاب یک کیستون مناسب، تنها بخش کار نیست و کیفیت اتصال نهایی به نحوه نصب آن نیز بستگی دارد. برای یک نصب استاندارد، ابتدا باید ابزارهای لازم را آماده کنید و مراحل اتصال کابل را با دقت انجام دهید.

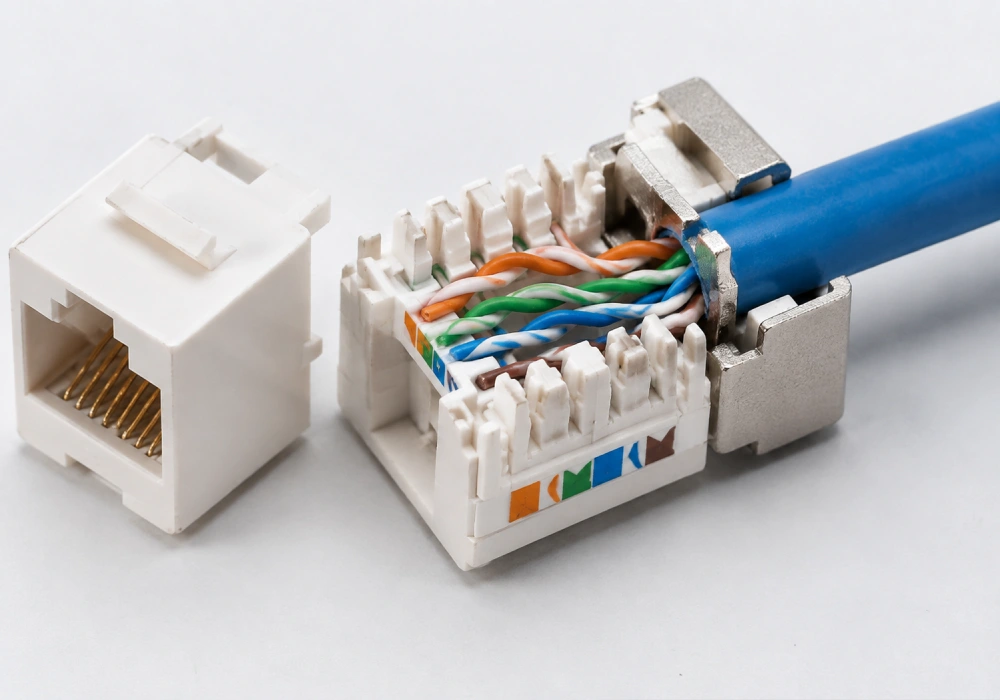

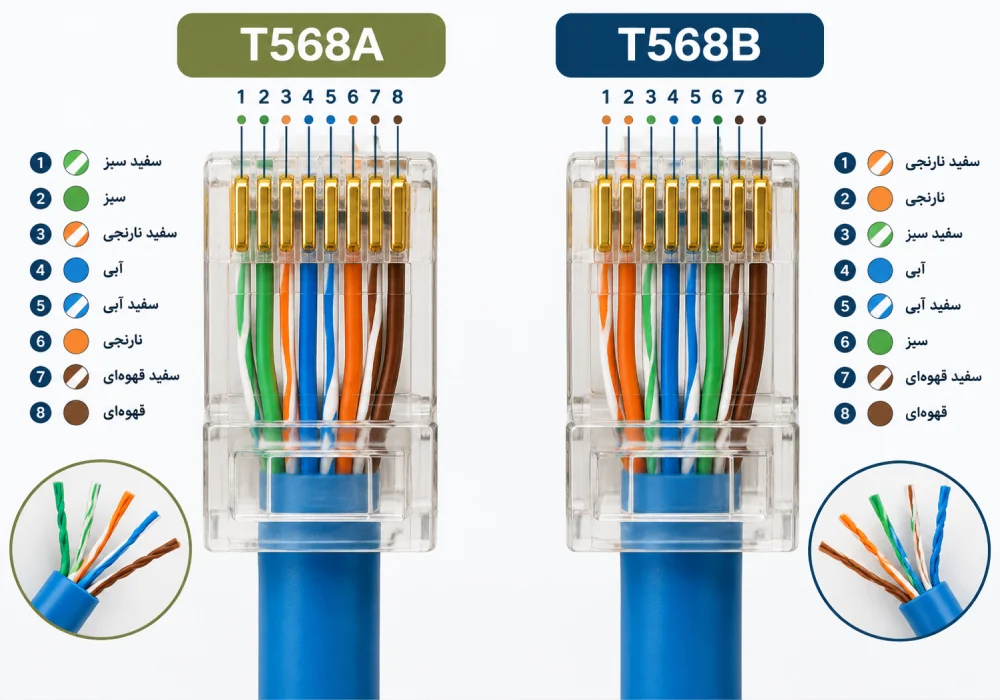

ابزارهای اصلی شامل آچار پانچ برای ثابت‌کردن سیمها روی کیستون، سیم لخت کن برای آماده سازی کابل و تستر کابل برای بررسی صحت اتصال هستند. در مرحله نصب، سیم ها براساس استاندارد T568A یا T568B مرتب می‌شوند، سپس داخل شیارهای کیستون قرار می‌گیرند و با آچار پانچ ثابت می‌شوند.
هنگام آماده سازی کابل، بازکردن بیش از حدود ۱.۳ سانتی متر از زوج های تابیده توصیه نمی‌شود، زیرا روی میزان نویز اثر می‌گذارد. در مدلهای شیلددار نیز اتصال صحیح به ارت ضروری است. برای پروژه های کوچک، نصب با ابزار مناسب امکان پذیر است، اما در پروژه های بزرگ تر بهتر است اجرای کار به تکنسین حرفه ای سپرده شود.
جمع بندی
شناخت کاربرد واقعی هر نوع کیستون، انتخاب مناسب را ساده تر از بررسی صرف مشخصات فنی می‌کند. برای یک انتخاب درست باید شرایط پروژه، نوع کابل، محیط نصب و روش اتصال را در نظر بگیرید. در پروژه های حساس یا بزرگ نیز استفاده از تجربه یک تکنسین حرفه ای، به حفظ کیفیت و پایداری شبکه کمک می‌کند.
سوالات متداول درباره انواع کیستون شبکه
در ادامه، به رایج ترین سوالهایی که هنگام انتخاب، نصب و استفاده از کیستونها برای کاربران پیش می‌آید پاسخ می‌دهیم تا نکات مهم این مقاله را سریع تر مرور کنید.
۱. کیستون شیلددار چه زمانی لازم است؟
وقتی مسیر کابل شبکه از کنار کابل برق یا محیط های صنعتی پرنویز عبور می‌کند، استفاده از کیستون شیلددار با اتصال صحیح به ارت اهمیت دارد.
۲. تفاوت کیستون پانچ و بدون ابزار چیست؟
کیستون پانچ برای اتصال ثابت و پایدار مناسب است، در حالی که کیستون بدون ابزار برای نصب سریع تر یا تغییرات مکرر سیم کشی کاربرد دارد.
۳. آیا کیستون HDMI و USB هم وجود دارد؟
بله، در کنار کیستون های اترنت و تلفن، مدلهای چند رسانه ای مانند HDMI برای انتقال تصویر در اتاقهای کنفرانس و سالنهای نمایش و USB برای اتصال سریع و ایستگاه های شارژ استفاده می‌شوند.
۴. استفاده از کیستون Cat6 روی کابل Cat5e چه مشکلی دارد؟
کتگوری کیستون باید با کتگوری کابل و سایر تجهیزات شبکه هماهنگ باشد، زیرا انتخاب نامتناسب باعث می‌شود عملکرد واقعی شبکه به حداکثر ظرفیت کابل نرسد.
۵. زاویه ۹۰ و ۱۸۰ درجه کیستون چه فرقی دارد؟
کیستون زاویه ۹۰ درجه برای فضاهای محدود پشت باکس یا گوشه دیوار مناسب تر است و مدل ۱۸۰ درجه در فضاهای بازتر پشت پریز استفاده می‌شود.
۶. آیا نصب کیستون شبکه را خودم انجام دهم؟
برای پروژه های کوچک با ابزار مناسب مانند آچار پانچ، سیم لخت کن و تستر کابل امکان نصب وجود دارد، اما در پروژه های بزرگ تر بهتر است از یک تکنسین حرفه ای کمک گرفته شود.
