کار با تستر کابل شبکه، به ویژه در مدلهای ساده، پیچیده نیست. این دستگاه کابل مسی دارای کانکتور RJ45 را بررسی می‌کند و خطاهایی مانند مدار باز، اتصال کوتاه و قرار گرفتن رشته ها در پین نادرست را نشان می‌دهد. اگر نخستین بار است از این ابزار استفاده می‌کنید، در این راهنما نحوه کار با تستر کابل شبکه را از اتصال کابل تا اجرای تست و خواندن نتیجه یاد می‌گیرید. در پایان، نوع خطا و محل احتمالی آن را دقیق تر تشخیص خواهید داد.
تستر کابل شبکه چیست و چه کاربردی دارد؟
تستر کابل شبکه ابزاری برای بررسی درستی سیم بندی کابل و شناسایی خطاهایی مانند مدار باز، اتصال کوتاه و قرار گرفتن رشته ها در پین نادرست است. مدلهای ساده پیوستگی رشته ها و ترتیب اتصال پین ها را بررسی می‌کنند، اما فقط برخی مدلهای پیشرفته طول یا عملکرد کابل را نیز ارزیابی می‌کنند.
هنگام نصب یا سوکت زنی، تست کابل شبکه به شما کمک می‌کند پیش از تعویض کابل یا بررسی تجهیزات دیگر، ایراد مسیر را پیدا کنید. دریافت نتیجه سالم از تست ساده فقط درستی اتصال رشته ها را تایید می‌کند و تضمینی برای سرعت یا کیفیت انتقال داده نیست. اگر به بررسی عملکرد واقعی کابل نیاز دارید، باید از دستگاه صلاحیت سنج (Qualification Tester) یا گواهی سنج (Certification Tester) استفاده کنید.
انواع تستر کابل شبکه
در آموزش تستر کابل شبکه، شناخت نوع دستگاه به شما کمک می‌کند ابزار متناسب با سطح بررسی و دقت مورد نیاز را انتخاب کنید. در ادامه، با تستر تداوم پایه، مولد تن و پراب و تستر صلاحیت سنج پیشرفته آشنا می‌شوید تا هنگام خرید تستر کابل شبکه، انتخاب دقیق تری داشته باشید.
1. تستر تداوم پایه
تستر تداوم، ساده ترین گزینه برای بررسی پیوستگی رشته ها و ترتیب اتصال پین ها است. این دستگاه مدار باز، اتصال کوتاه و اتصال اشتباه پین ها را با چراغهای شماره دار یا نمایشگر ساده نشان می‌دهد. چنین تستری برای کابل سازی، نصبهای خانگی و عیب یابی اولیه مناسب است، اما سرعت واقعی یا کیفیت انتقال داده را تایید نمی‌کند.
2. مولد تن و پراب ردیاب
مولد تن سیگنالی روی کابل قرار می‌دهد و پراب با شناسایی آن، مسیر کابل را میان چند کابل یا در رک و کانال پیدا می‌کند. در بعضی تسترها مولد تن داخلی است و پراب جداگانه تهیه می‌شود. این مجموعه برای ردیابی کاربرد دارد و به تنهایی سالم بودن سیم بندی یا کیفیت ارتباط را ثابت نمی‌کند.
3. تستر صلاحیت سنج پیشرفته
تستر صلاحیت سنج علاوه بر پیوستگی رشته ها، پهنای باند قابل پشتیبانی کابل را ارزیابی می‌کند. برخی مدل ها نسبت سیگنال به نویز، طول کابل و فاصله تا محل خطا را نیز گزارش می‌دهند. مدلهای حرفه ای مانند تست کابل شبکه فلوک برای شبکه های بزرگ و عیب یابی دقیق کاربرد دارند و با تستر گواهی سنج یکسان نیستند. گواهی سنج انطباق کابل با استانداردهای فنی را با آزمونهای دقیق تر تایید می‌کند.
تجهیزات و آماده سازی قبل از تست کابل شبکه
پیش از روشن کردن تستر، باید ابزارهای لازم، وضعیت کابل و ایمن بودن مسیر را بررسی کنید. این آماده سازی کوتاه به دریافت نتیجه قابل اعتماد و جلوگیری از اتصال دستگاه به کابل فعال کمک می‌کند.
برای تست کابل شبکه به خود دستگاه تستر، واحد ریموت و کابلی نیاز دارید که سالم بودن ظاهری دو سر آن بررسی شده باشد. باتری دستگاه را کنترل کنید و مطمئن شوید تستر از کانکتور RJ45 پشتیبانی می‌کند. برای کابل نصب شده، واحد ریموت باید در انتهای دیگر مسیر در دسترس باشد.
کانکتورها را از نظر شکستگی، کثیفی پین ها یا شل بودن سوکت بررسی کنید و روی بدنه کابل به دنبال بریدگی یا له شدگی باشید. سپس کابل را از سوئیچ، روتر و هر منبع PoE جدا کنید. تسترهای ساده برای کابل بدون برق طراحی شده‌اند و اتصال آنها به مدار فعال ممکن است به دستگاه آسیب برساند. اگر سازنده مدل شما استفاده روی شبکه فعال را تایید نکرده است، تست را فقط روی کابل جدا شده انجام دهید.
نحوه کار با تستر کابل شبکه به صورت گام به گام
برای رسیدن به نتیجه قابل اعتماد، مراحل تست را به ترتیب انجام دهید. در ادامه، کابل را به واحد اصلی و ریموت متصل می‌کنیم، حالت مناسب را انتخاب می‌کنیم، نمایش دستگاه را می‌خوانیم و در پایان نتیجه را ثبت می‌کنیم. چون دکمه ها و نشانگرها در مدل های مختلف فرق دارند، دفترچه دستگاه شما مرجع نهایی است.

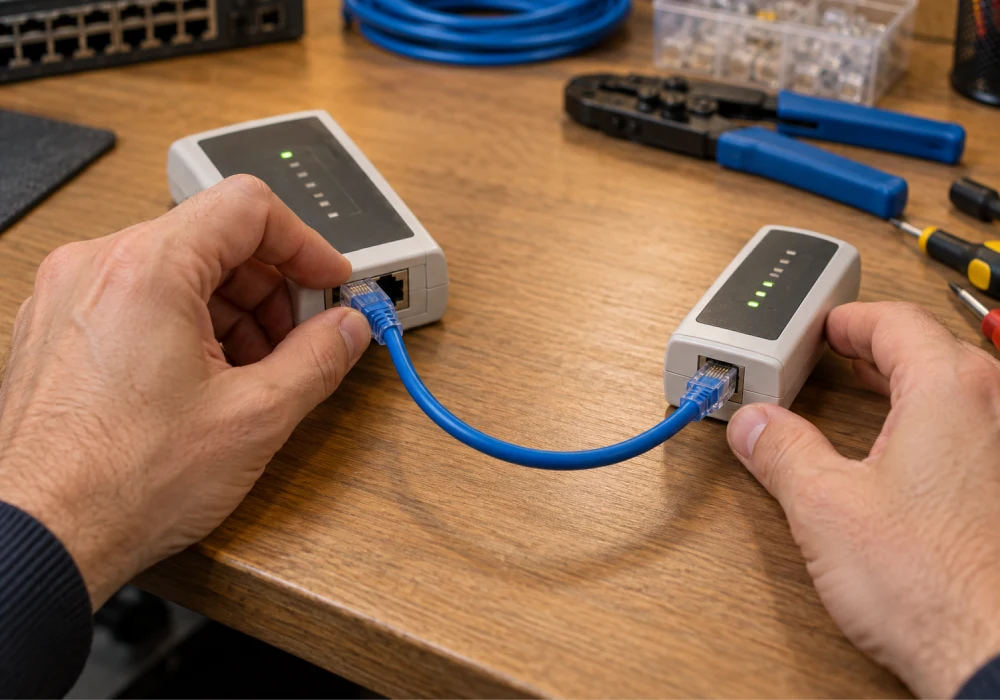

1. روشن کردن دستگاه و اتصال کابل
ابتدا مطمئن شوید کابل از تجهیزات فعال و منبع PoE جدا است. یک سر کابل را کامل در پورت واحد اصلی و سر دیگر را در واحد ریموت قرار دهید. برای کابل نصب شده، ریموت در انتهای دور مسیر قرار می‌گیرد. سپس دستگاه را طبق دفترچه روشن کنید و در صورت نمایش هشدار باتری، پیش از ادامه باتری را تعویض کنید.
2. انتخاب تابع تست مناسب
اگر دستگاه چند حالت دارد، برای بررسی پیوستگی و ترتیب پین ها گزینه Wire Map یا Continuity را انتخاب کنید. حالت اندازه گیری طول را فقط در مدل های دارای این قابلیت به کار ببرید. تسترهای ساده ممکن است تنها یک دکمه داشته باشند و آزمون را بدون انتخاب تابع جداگانه اجرا کنند.
3. اجرای تست و خواندن نشانگرهای LED
دکمه Test را فشار دهید و یک چرخه کامل نمایش را زیر نظر بگیرید. در بعضی دستگاه ها چراغهای ۱ تا ۸ روی واحد اصلی و ریموت به ترتیب روشن می‌شوند. مدلهای دیگر نتیجه را با چراغ هایی مانند Pass، Open، Short و Miswire یا با نقشه سیم روی نمایشگر نشان می‌دهند. تا پایان چرخه، کابل را جدا نکنید.
4. تفسیر نتایج تست
برای کابل مستقیم، ترتیب پین های دو سر را با الگوی مورد انتظار دستگاه مقایسه کنید. ترتیب هماهنگ معمولا اتصال درست رشته ها را نشان می‌دهد. خاموش ماندن یک شماره، روشن شدن نامنظم چراغها یا نمایش پیام خطا به بررسی بیشتری نیاز دارد. چراغ Shield نیز فقط برای کابل شیلددار معنا دارد. نتیجه سالم در تست ساده، سرعت واقعی شبکه را تایید نمی‌کند.
5. ثبت نتیجه و خاموش کردن دستگاه
در پایان، محل کابل، تاریخ تست و نتیجه سالم یا نوع خطای مشاهده شده را یادداشت کنید. ثبت این اطلاعات کمک می‌کند هنگام عیب یابی دوباره، کابل مشکل دار را سریع تر پیدا کنید. پس از پایان چرخه، دستگاه را خاموش و کابل را از هر دو واحد جدا کنید. اگر ایرادی را برطرف کردید، تست را دوباره انجام دهید.
نحوه تشخیص خطاهای رایج از روی نتیجه تست
برای تشخیص خطای سیم کشی کابل شبکه، ترتیب چراغها یا پیام نمایشگر را با الگوی سالم دستگاه مقایسه کنید. جدول زیر نشانه رایج هر خطا و معنای آن را نشان می‌دهد. این نشانه ها در مدلهای مختلف یکسان نیستند، پس برای نتیجه نهایی به دفترچه تستر خود مراجعه کنید.
| نوع خطا | نشانه رایج روی تستر | مفهوم نتیجه |
| مدار باز (Open) | یک شماره روشن نمی‌شود یا پیام Open دیده می‌شود. | یکی از رشته ها در مسیر کابل یا محل سوکت قطع است. |
| اتصال کوتاه (Short) | چراغ SHORT روشن می‌شود یا دو پین هم زمان مشخص می‌شوند. | روشن شدن چراغ SHORT نشانه اتصال کوتاه بین دو رشته سیم داخل کابل است. |
| سیم کشی معکوس (Reversed Pair) | جای دو پین یک زوج معکوس دیده می‌شود. | دو رشته یک زوج با ترتیب برعکس متصل شده‌اند. |
| سیم کشی متقاطع (Crossed Pair) | یک زوج در جای زوج دیگر نمایش داده می‌شود. | زوج ها در انتهای کابل به پین های درست نرسیده‌اند. |
اگر پس از اصلاح سوکت همچنان خطا دریافت کردید، سلامت کابل شبکه CAT6 را نیز در طول مسیر بررسی کنید. ابتدا نخستین خطای گزارش شده را برطرف کنید و آزمون را دوباره انجام دهید. اگر کابل با ترکیب T568A و T568B برای اتصال کراس ساخته شده است، تفاوت ترتیب دو سر همیشه نشانه خرابی نیست. برخی مدلهای پیشرفته خطای Split Pair و پیوستگی شیلد را نیز بررسی می‌کنند، اما این قابلیت در همه تسترهای ساده وجود ندارد.
نکاتی برای تست دقیق تر کابل شبکه
برای رسیدن به نتیجه دقیق، اجرای آزمون به تنهایی کافی نیست. در ادامه، وضعیت کانکتورها و باتری، استاندارد دو سر کابل و روش برخورد با چند خطای هم زمان را بررسی می‌کنیم تا نتیجه اشتباه را با خرابی واقعی کابل یکی ندانید.
هر دو کانکتور را کامل در پورت اصلی و ریموت قرار دهید. سپس پین ها را از نظر آلودگی، خم شدن یا آسیب بررسی کنید و از کافی بودن شارژ باتری مطمئن شوید. اگر نتیجه مشکوک بود، دستگاه را با کابل سالم امتحان کنید. کابل آزمایشی نیز باید از تجهیزات فعال و منبع PoE جدا باشد.
در استاندارد سیم کشی کابل شبکه ،T568A و T568B هر دو الگوی معتبر هستند. برای کابل مستقیم، دو سر باید از یک الگو پیروی کنند. کابل کراس با T568A در یک سر و T568B در سر دیگر نیز لزوما معیوب نیست. اگر دستگاه چند خطا نشان می‌دهد، ابتدا اولین خطا را برطرف کنید و آزمون را دوباره انجام دهید. تکرار تست پس از تعمیر کمک می‌کند از پایدار بودن اتصال مطمئن شوید.
همچنین بخوانید: روش های تست کابل فیبر نوری
جمع بندی
آماده سازی دستگاه، اتصال کامل دو سر کابل و خواندن نتیجه براساس دفترچه همان مدل، سه اصل مهم برای جلوگیری از تشخیص اشتباه هستند. نحوه کار با تستر کابل شبکه زمانی نتیجه قابل اعتماد می‌دهد که هر مرحله را به ترتیب انجام دهید و پس از رفع ایراد، آزمون را تکرار کنید. با رعایت مراحل گفته شده، کار با آن حتی برای کاربر تازه کار هم ساده است.
سوالات متداول
در ادامه، به چهار پرسش رایج درباره کاربرد دستگاه، تجهیزات لازم، خطای SHORT و میزان تخصص مورد نیاز پاسخ می‌دهیم.
1. تستر کابل شبکه چه کاربردی دارد؟
تستر کابل شبکه ابزاری برای بررسی صحت سیم کشی، تشخیص اتصال کوتاه یا مدار باز و اندازه گیری طول کابل است.
2. برای تست کابل شبکه چه تجهیزاتی لازم است؟
برای تست کابل شبکه، خود دستگاه تستر همراه با واحد ریموت و کابلی لازم است که سالم بودن ظاهری آن بررسی شده باشد.
3. روشن شدن چراغ SHORT روی تستر یعنی چه؟
روشن شدن چراغ SHORT نشانه اتصال کوتاه بین دو رشته سیم داخل کابل است.
4. آیا کار با تستر کابل شبکه نیاز به تخصص فنی دارد؟
با رعایت مراحل گفته شده، کار با آن حتی برای کاربر تازه کار هم ساده است.
