وقتی برای اولین بار یک کیستون شبکه را باز می‌کنید، معمولا با دو ردیف علامت رنگی روبرو می‌شوید و این سوال ایجاد می‌شود که باید کدام ترتیب را برای اتصال سیمها انتخاب کرد. از طرفی، اشتباه گرفتن رنگ بدنه کیستون با استاندارد سیم بندی می‌تواند باعث انتخاب نادرست شود. در این مقاله، رنگ بندی کیستون شبکه، تفاوت کلاس A و B، نحوه تشخیص ترتیب صحیح سیمها و روش نصب درست را بررسی می‌کنیم تا بتوانید بدون ابهام کیستون را مطابق استاندارد ببندید.
رنگ بندی کیستون شبکه چیست و چرا اهمیت دارد؟
وقتی یک کیستون شبکه را بررسی می‌کنید، روی بدنه آن مجموعه ای از رنگ ها و علامت های مختلف می‌بینید که مسیر اتصال سیمها را مشخص می‌کنند. این رنگ ها فقط برای ظاهر یا تشخیص سریع سیمها نیستند، بلکه بخشی از یک استاندارد مشخص برای قرارگیری صحیح هشت رشته سیم کابل شبکه روی ترمینال کیستون هستند.
در ساختار کابل شبکه، چهار زوج سیم با رنگ های مشخص وجود دارد که باید هر کدام در جای درست خود قرار بگیرند. استانداردهای T568A و T568B این ترتیب را مشخص می‌کنند تا اتصال دو سر کابل هماهنگ باشد و تجهیزات شبکه بتوانند ارتباط را به درستی برقرار کنند.
رعایت نکردن ترتیب رنگ ها هنگام نصب کیستون ممکن است باعث قطع شدن ارتباط، کاهش کیفیت انتقال داده یا ایجاد خطا در تست کابل شود. به همین دلیل، قبل از پانچ کردن سیمها باید علامتهای رنگی روی خود کیستون را به دقت بررسی کنید و ترتیب انتخاب شده را در تمام مسیر کابل یکسان نگه دارید.
همچنین بخوانید: انواع کیستون شبکه
تفاوت واقعی کلاس A و کلاس B در چیست؟
اگر به ترتیب رنگ سیمها در کیستون نگاه کنید، متوجه می‌شوید که استانداردهای T568A و T568B شباهت زیادی به یکدیگر دارند و تفاوت آنها فقط به جابجایی دو زوج سیم مربوط می‌شود. در کلاس A جای زوج سبز و نارنجی متفاوت است و در کلاس B همین دو زوج نسبت به یکدیگر جابجا می‌شوند. چهار پین دیگر یعنی پین های ۴، ۵، ۷ و ۸ در هر دو استاندارد ترتیب یکسانی دارند و تغییری نمی‌کنند.
| شماره پین | کلاس A (T568A) | کلاس B (T568B) |
| ۱ | سفید سبز | سفید نارنجی |
| ۲ | سبز | نارنجی |
| ۳ | سفید نارنجی | سفید سبز |
| ۴ | آبی | آبی |
| ۵ | سفید آبی | سفید آبی |
| ۶ | نارنجی | سبز |
| ۷ | سفید قهوه‌ای | سفید قهوه‌ای |
| ۸ | قهوه‌ای | قهوه‌ای |
همان طور که در جدول بالا می‌بینید، تفاوت اصلی این دو استاندارد فقط در جای گیری زوج های سبز و نارنجی روی پین های ۱، ۲، ۳ و ۶ است. بنابراین هنگام نصب کیستون، مهم ترین نکته انتخاب یکی از این دو ترتیب و رعایت یکسان آن در دو سر کابل است.
جدول کامل رنگ بندی سیم در هر کلاس
اکنون که تفاوت بین دو استاندارد T568A و T568B مشخص شد، برای نصب دقیق کیستون باید ترتیب کامل هر سیم را بشناسید. هر کلاس چیدمان مشخصی برای هشت رشته سیم داخل کابل شبکه دارد و هنگام پانچ کردن باید فقط ترتیب همان استانداردی را دنبال کنید که برای پروژه انتخاب شده است. جدول های زیر ترتیب پین ها، رنگ سیم و جفت مربوط به هر رشته را نشان می‌دهند تا بتوانید اتصال را بدون حدس و خطا انجام دهید.
1. ترتیب کامل رنگ بندی در کلاس A
در استاندارد T568A، زوج سبز در پین های ابتدایی قرار می‌گیرد و زوج نارنجی در جایگاه دیگری نسبت به کلاس B قرار دارد. برای بررسی دقیق محل هر سیم، ترتیب زیر را دنبال کنید.
| شماره پین | رنگ سیم | جفت سیم |
| ۱ | سفید سبز | جفت ۳ |
| ۲ | سبز | جفت ۳ |
| ۳ | سفید نارنجی | جفت ۲ |
| ۴ | آبی | جفت ۱ |
| ۵ | سفید آبی | جفت ۱ |
| ۶ | نارنجی | جفت ۲ |
| ۷ | سفید قهوه‌ای | جفت ۴ |
| ۸ | قهوه‌ای | جفت ۴ |
2. ترتیب کامل رنگ بندی در کلاس B
در استاندارد T568B، جای زوج های سبز و نارنجی نسبت به کلاس A تغییر می‌کند. سایر زوج ها بدون تغییر باقی می‌مانند و مطابق جدول زیر روی پین های مشخص قرار می‌گیرند.
| شماره پین | رنگ سیم | جفت سیم |
| ۱ | سفید نارنجی | جفت ۲ |
| ۲ | نارنجی | جفت ۲ |
| ۳ | سفید سبز | جفت ۳ |
| ۴ | آبی | جفت ۱ |
| ۵ | سفید آبی | جفت ۱ |
| ۶ | سبز | جفت ۳ |
| ۷ | سفید قهوه‌ای | جفت ۴ |
| ۸ | قهوه‌ای | جفت ۴ |
با مقایسه این دو جدول، مشخص می‌شود که تفاوت اصلی فقط در جای زوج های سبز و نارنجی است. هنگام نصب کیستون، بررسی علامت A یا B روی بدنه و انتخاب همان ردیف رنگی، مهم ترین مرحله برای داشتن یک اتصال صحیح است.
کلاس A یا کلاس B کدام را انتخاب کنیم؟
انتخاب بین استاندارد T568A و T568B بیشتر به شرایط پروژه و هماهنگی تجهیزات موجود بستگی دارد، نه به تفاوت در سرعت یا کیفیت شبکه. هر دو استاندارد از نظر عملکرد شبکه یکسان هستند و تفاوت اصلی آنها فقط در نحوه قرارگیری زوج سیمهای سبز و نارنجی است. بنابراین هنگام نصب کیستون، مهم تر از انتخاب یک کلاس خاص این است که همان ترتیب رنگی در دو سر کابل رعایت شود تا اتصال بدون خطا برقرار شود.
| سناریو | کلاس پیشنهادی | دلیل |
| ساختمان های مسکونی قدیمی یا پروژه هایی که سیم کشی تلفن موجود دارند | کلاس A | سازگاری بیشتر با برخی ساختارهای قدیمی |
| شبکه های اداری و تجاری تازه‌ساز | کلاس B | رایج ترین انتخاب در بسیاری از پروژه های جدید |
در بیشتر پروژه های جدید اداری و تجاری، استاندارد T568B به عنوان انتخاب رایج دیده می‌شود. در مقابل، در برخی ساختمانهای قدیمی یا پروژه هایی که ساختار قبلی سیم‌کشی اهمیت دارد، بررسی شرایط موجود قبل از نصب اهمیت بیشتری پیدا می‌کند. در نهایت، هیچ کدام از این دو استاندارد برتری فنی یا سرعت بالاتری نسبت به دیگری ندارند و هماهنگ بودن دو سر کابل، عامل اصلی یک اتصال صحیح است.
اگر یک سر کابل با کلاس A و سر دیگر با کلاس B بسته شود، نتیجه یک کابل کراس آور خواهد بود. این نوع کابل در گذشته برای اتصال مستقیم برخی تجهیزات شبکه استفاده می‌شد، اما با فراگیر شدن قابلیت Auto MDIX در بسیاری از سوییچ ها و روترهای جدید، نیاز به استفاده از آن بسیار کمتر شده است.
رنگ بندی داخلی سیم با رنگ بدنه کیستون فرق دارد
یکی از اشتباه های رایج هنگام نصب کیستون شبکه، مرتبط دانستن رنگ بدنه کیستون با استاندارد سیم بندی آن است. در حالی که این دو موضوع کاملا جدا از یکدیگر هستند. رنگ بندی کلاس A و B فقط به ترتیب قرارگیری سیمهای داخلی کابل شبکه روی پین های کیستون مربوط می‌شود و بر اساس استانداردهای مشخص TIA تعریف شده است. این ترتیب رنگی تعیین می‌کند هر رشته سیم در کدام جایگاه قرار بگیرد، اما رنگ قاب یا بدنه بیرونی کیستون هیچ نقشی در انتخاب کلاس A یا B ندارد.
رنگ هایی که روی بدنه بعضی کیستون ها دیده می‌شوند، مانند آبی، قرمز، زرد یا سبز، معمولا برای مدیریت بهتر کابل ها در رک، پچ پنل یا ساختارهای شبکه استفاده می‌شوند. برای مثال یک مجموعه ممکن است از رنگ های مختلف برای مشخص کردن مسیرهای خاص، تجهیزات مهم یا سرویس های متفاوت استفاده کند. این رنگ بندی یک قرارداد سازمانی است و استاندارد اجباری برای تشخیص کلاس A یا B محسوب نمی‌شود.
بنابراین هنگام نصب کیستون، رنگ بیرونی قاب را ملاک قرار ندهید. همیشه برچسب های A و B چاپ شده روی خود کیستون را بررسی کنید و سیمها را مطابق همان ردیف رنگی پانچ کنید. ممکن است یک کیستون با هر رنگ بدنه ای، از استاندارد T568A یا T568B پشتیبانی کند و تنها راه تشخیص صحیح، توجه به علامت های روی خود قطعه است.
همچنین بخوانید: راه اندازی تلفن داخلی VoIP بدون سانترال
چگونه کیستون را دقیقا طبق رنگ بندی ببندیم؟
بعد از انتخاب استاندارد T568A یا T568B، مرحله مهم بعدی اجرای صحیح اتصال سیمها روی کیستون است. در این مرحله فقط شناخت رنگ ها کافی نیست و باید ترتیب سیمها، میزان باز شدن زوج ها و نحوه پانچ کردن را با دقت انجام دهید. رعایت چند نکته ساده هنگام نصب، از ایجاد خطا در اتصال و کاهش کیفیت عملکرد شبکه جلوگیری می‌کند.

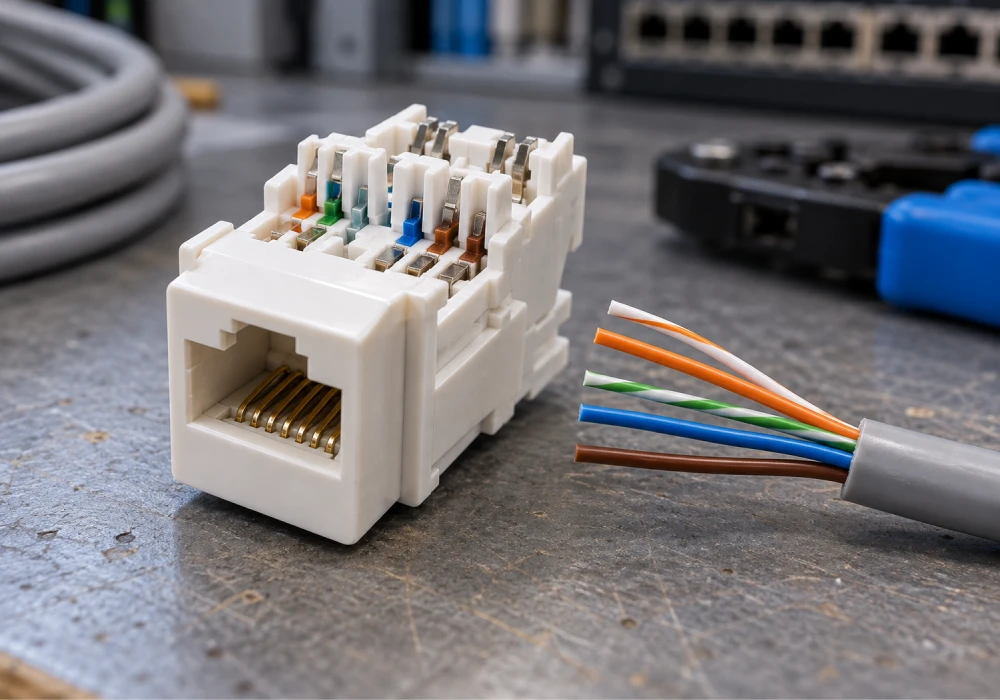

ابتدا روکش بیرونی کابل شبکه را به اندازه مناسب باز کنید و زوج سیمها را با دقت از هم جدا کنید. هنگام آماده سازی کابل، تاب سیمها را بیش از حدود ۳.۱ سانتی متر باز نکنید، زیرا باز شدن بیش از حد تاب زوج ها باعث افزایش نویز و کاهش کیفیت انتقال داده می‌شود. سپس هر رشته سیم را مطابق رنگ چاپ شده کنار شیار مربوط به همان استاندارد روی کیستون قرار دهید.

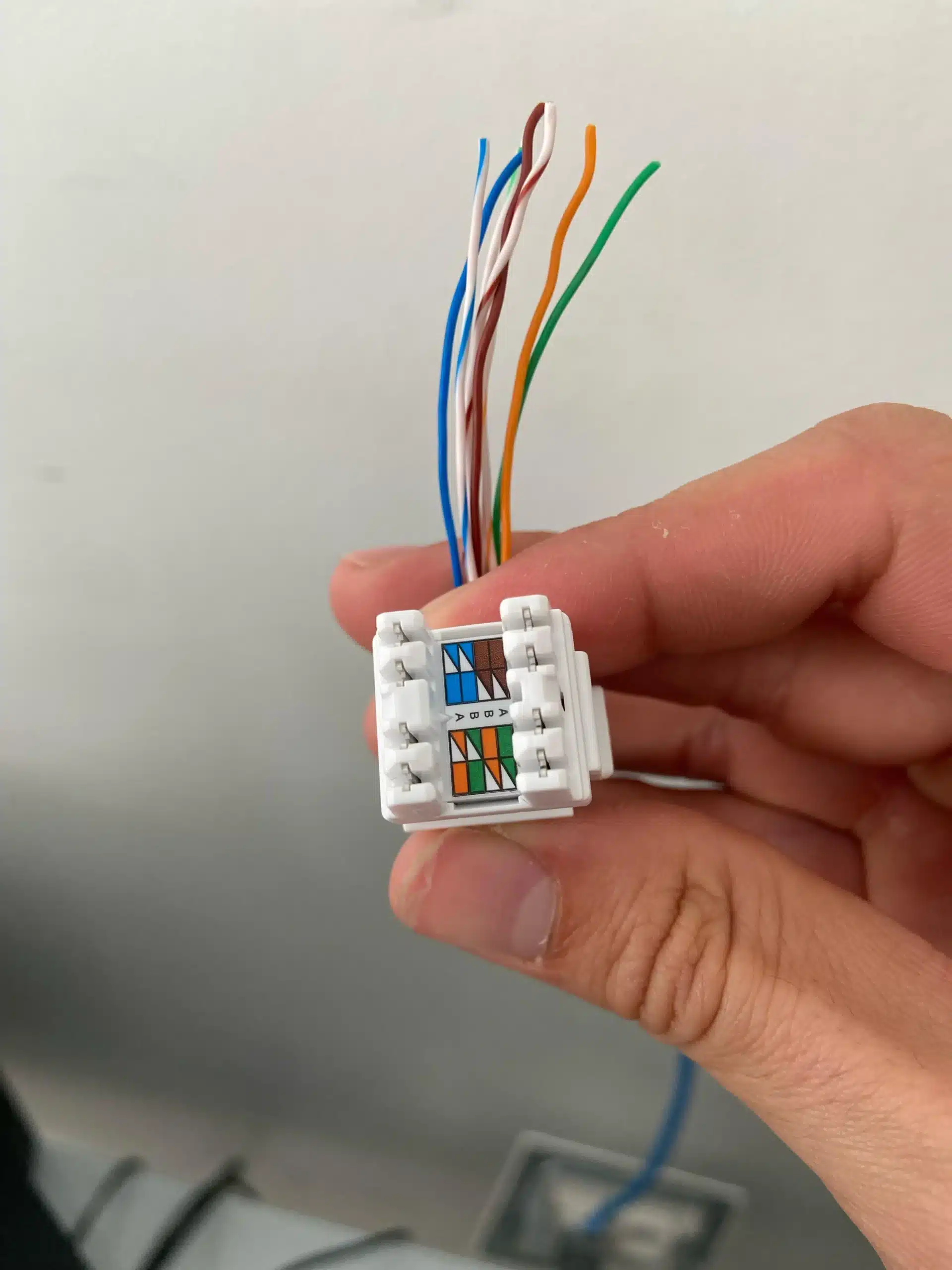

بیشتر کیستون ها چهار ردیف رنگی با علامت های A، B، B، A دارند. این موضوع ممکن است باعث سردرگمی شود، اما باید فقط ردیف مربوط به استاندارد انتخاب شده را دنبال کنید و از ترکیب چند ردیف مختلف خودداری کنید. پس از قرارگیری صحیح سیمها، با آچار پانچ اتصال را کامل کنید تا سیمها در جای خود ثابت شوند. در پایان نیز با تستر کابل شبکه، صحت ترتیب سیمها و عملکرد اتصال را بررسی کنید.
جمع بندی
در پایان، به خاطر داشته باشید که کلاس A و کلاس B فقط به ترتیب قرارگیری سیمهای داخلی کیستون مربوط هستند و تفاوت آنها در جای گذاری زوج های سبز و نارنجی است. رنگ بدنه کیستون ارتباطی با این استانداردها ندارد و بیشتر برای مدیریت کابل ها استفاده می‌شود. هنگام نصب نیز مهم ترین نکته، انتخاب یک استاندارد و رعایت یکسان آن در دو سر کابل است تا اتصال شبکه به‌درستی انجام شود.
سوالات متداول درباره رنگ بندی کیستون شبکه
با شناخت تفاوت استانداردهای A و B و روش صحیح نصب کیستون، هنوز چند سوال رایج درباره انتخاب کلاس، رنگ بدنه و نحوه اتصال سیمها وجود دارد که در ادامه به آنها پاسخ می‌دهیم.
تفاوت اصلی کلاس A و کلاس B در رنگ بندی کیستون چیست؟
تفاوت اصلی این دو استاندارد در جای گیری زوج سیمهای سبز و نارنجی روی پین های ۱، ۲، ۳ و ۶ است. در کلاس A زوج سبز در پین های ابتدایی قرار می‌گیرد و در کلاس B جای این زوج با نارنجی تغییر می‌کند. پین های ۴، ۵، ۷ و ۸ در هر دو کلاس بدون تغییر باقی می‌مانند.
آیا رنگ بدنه کیستون با کلاس رنگ بندی سیم رابطه دارد؟
خیر، رنگ بدنه یا قاب بیرونی کیستون ارتباطی با کلاس A یا B ندارد. رنگ بندی کلاس A و B فقط به ترتیب قرارگیری سیمهای داخلی کابل شبکه مربوط است و رنگ بدنه بیشتر برای مدیریت و شناسایی کابل ها در ساختار شبکه استفاده می‌شود. هنگام نصب نیز باید برچسب A یا B چاپ‌شده روی خود کیستون را بررسی کنید، نه رنگ بیرونی قاب را.
اگر دو سر یک کابل با کلاس متفاوت بسته شود چه اتفاقی می افتد؟
اگر یک سر کابل با کلاس A و سر دیگر با کلاس B بسته شود، یک کابل کراس آور ایجاد می‌شود. این نوع کابل در گذشته برای برخی اتصال های شبکه استفاده می‌شد، اما با فراگیر شدن قابلیت Auto MDIX در بسیاری از سوییچ ها و روترهای جدید، نیاز به استفاده از آن بسیار کمتر شده است. با این حال، رعایت یکسان بودن استاندارد در دو سر کابل همچنان روش صحیح نصب محسوب می‌شود.
کدام کلاس رنگ بندی رایج تر است؟
کلاس B در بسیاری از پروژه های تجاری و اداری امروزی رایج تر است. در مقابل، کلاس A بیشتر در برخی ساختمان های قدیمی تر یا پروژه هایی که سیم‌کشی تلفن موجود دارند دیده می‌شود. انتخاب بین این دو استاندارد به شرایط پروژه بستگی دارد و هیچ کدام از نظر سرعت یا عملکرد شبکه برتری فنی نسبت به دیگری ندارند.
باز کردن بیش از حد سیمهای تابیده چه مشکلی ایجاد می‌کند؟
باز کردن بیش از حد تاب سیمهای کابل شبکه باعث افزایش نویز و کاهش کیفیت اتصال می‌شود. هنگام نصب کیستون بهتر است مقدار باز شدن تاب زوج سیمها محدود باشد و بیشتر از حدود ۳.۱ سانتی متر از حالت تابیده خارج نشوند تا کیفیت انتقال داده حفظ شود.
